Описание импульсных сигналов





Помощь в написании учебных работ
1500+ квалифицированных специалистов готовы вам помочь

ПРЕОБРАЗУЕМОЙ ИНФОРМАЦИИ

ИМПУЛЬСНЫЙ РЕЖИМ РАБОТЫ И ЦИФРОВОЕ ПРЕДСТАВЛЕНИЕ

Или

Uвых= -Uвых +3В (при Uвых < 0)

где +Uвых и -Uвых - напряжения питания.

Импульсный режим работы электронного устройства характерен резкими изменениями токов и напряжений. При этом в промежутках времени между этими изменениями токи и напряжения меняются сравнительно мало.

Импульсный режим широко используется в устройствах как силовой, так и цифровой электроники,

Часто активные приборы (например, транзисторы) устройства электроники, работающего в импульсном режиме, используются как ключи, т.е. основную долю времени находятся или в открытом, или в закрытом состоянии, и только в течение очень коротких отрезков времени находятся в промежуточном состоянии. Это так называемый ключевой режим работы активных приборов. В соответствии с этим импульсный и ключевой режимы иногда отождествляют.

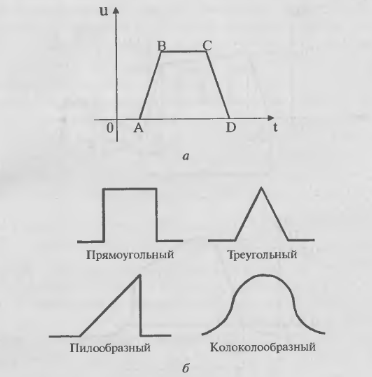

Рассмотрим основные термины. Обратимся для примера к идеализированному импульсу, который называют трапецеидальным (рис.а). Участок импульса А В называют фронтом, участок ВС — вершиной, участок СD - срезом; отрезок времени АD — основанием. Иногда участок АВ называют передним фронтом, а участок СD — задним фронтом.

На рис. б приведены другие идеализированные импульсы и приведены их названия.

Обратимся к идеализированному но более сложному по форме импульсу

Участок импульса, соответствующий отрицательному напряжению, называется хвостом импульса, или обратным выбросом.

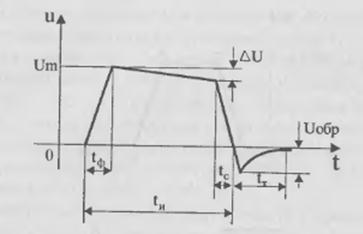

Для величин, указанных на рисунке, обычно используют следующие названия:

tи — длительность импульса;

tф — длительность фронта импульса;

tс — длительность среза импульса,

tх — длительность хвоста импульса;

Um — амплитуда (высота) импульса;

Рассмотрим периодически повторяющиеся импульсы. В этом случае используются следующие параметры;



Т— период повторения импульсов;

— частота повторения импульсов;

tп - длительность паузы;

— скважность импульсов;

- коэффициент заполнения.

ГЕНЕРАТОРЫ ИМПУЛЬСНЫХ СИГНАЛОВ



Наиболее распространеныгенераторы прямоугольных и линейно изменяющихся (пилообразных) импульсовнапряжения.

Генераторы импульсных сигналов(импульсные генераторы) могут работать в одном из трех режимов; автоколебательном, ждущем или синхронизации.

В автоколебательном режиме генераторы непрерывно формируют импульсные сигналы без внешнего воздействия. В ждущем режиме генсрэторы формируют импульсный сигнал лишь По приходе внешнего (запускающего) сигнала, В режиме синхронизации генераторы вырабатывают импульсы напряжения» частота которых равна или кратна частоте синхронизирующего сигнала.
