ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ, НЕОБХОДИМЫЕ ДЛЯ ВЫПОЛНЕНИЯ РАБОТЫ

ЦЕЛЬ РАБОТЫ

РАЗРАБОТКА ПРОГРАММНОЙ ЛОГИКИ СИСТЕМЫ

ПРАКТИЧЕСКАЯ работа № 5

Методической целью работы является получение теоретических знаний и практических навыков в разработке программных компонент веб-приложений на языке Java.

Практической целью является создание программного модуля системы анкетирования слушателей образовательных учреждений в режиме удаленного доступа, выполняющего следующие операции:

1. Обработка запросов от удаленных пользователей

2. Соединение с БД

3. Формирование и передача запросов к БД

4. Получение и обработка ответов от БД

5. Формирование конечного результата и передача его удаленным пользователям

Систему анкетирования слушателей в режиме удаленного доступа, представляющую собой веб-приложение, будем разрабатывать при помощи фреймворка JSF, что позволит реализовать нам в разрабатываемой системе шаблон архитектуры MVC (Model-View-Controller) и обеспечить четкое разделение бизнес-логики и логики представления.

JSF – фреймворк, разработанный для облегчения процесса построения веб-приложений на основе технологий сервлетов и JSP. Обеспечивает стандартные тэги JSP и API, помогающие в управлении сложными формами HTML, деятельностью по обработке событий, и представлению данных.

Сервлет – программа на языке Java, расширяющая функциональные возможности веб-сервера. Основные функции сервлета – получение от удаленных пользователей запросов (request) по протоколу HTTP и отправка обратно ответов (response) по тому же протоколу.

JSP (Java Server Page) – страница, интерпретируемая браузером и представляющая собой код HTML с внедренным в него при помощи специальных тэгов кодом Java.

MVC– сокращение от Model-View-Controller, архитектурный шаблон, с помощью которого модель данных приложения, пользовательский интерфейс и взаимодействие с пользователем разделяются на три отдельных компонента так, что модификация одного из компонентов оказывает минимальное воздействие на остальные.

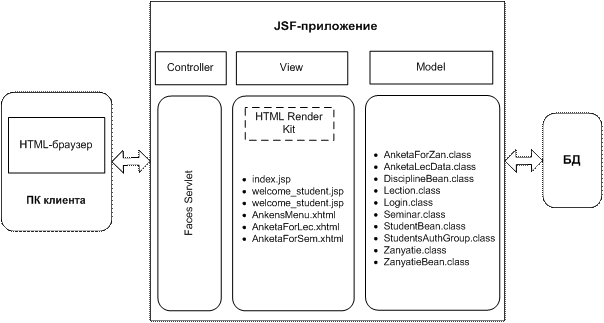

На рис. 5.1. представлены компоненты разрабатываемой системы с точки зрения архитектуры MVC.

Рис.5.1. Разрабатываемая система с точки зрения архитектуры MVC

На рис.5.2 представлено архитектурное описание деятельности по разработке программной логики системы.

Рис.5.2. Деятельность по разработке программной логики

На рис. 5.3 представлено дерево каталогов веб-приложения, представляющего собой разрабатываемую в учебном проекте систему. Веб-приложение включает следующие основные каталоги:

· Web Pages – каталог, содержащий совокупность веб-страниц, представляющих собой интерфейс пользователя

· Source Packages – каталог, содержащий Java-программы, представляющие собой бизнес-модель приложения

· Libraries – каталог, содержащий набор библиотек Java API, фреймворка JSF, драйвера к БД и т.п.

· Configuration Files – каталог, содержащий конфигурационные файлы веб-приложения, в которых прописываются данные по структуре, развертыванию, безопасности, администрированию веб-приложения.

Рис.5.3. Дерево каталогов веб-приложения
