Физическая модель данных для хранения регистрационной информации о слушателях и экспертах

РАБОЧИЕ ЗАДАНИЯ

Задания, приведенные ниже, предусматривают проектирование и реализацию физической модели данных на основе Eclipse ERMaster с последующим формированием из этой модели РБД под управлением СУБД PostgreSQL.

Задание 1. Создание физической модели БД

Создайте в Eclipse новый проект, в этом проекте – новые диаграммы ER путем вызова ERMaster. Диаграммы должны отражать структуру БД, позволяющую хранить заносимую пользователем в процессе анкетирования информацию. Построение таких диаграмм будет базироваться на результате проектирования пользовательского интерфейса, выполненного другим разработчиком в проекте. Правильные, на взгляд авторов, ER-диаграммы представлены ниже.

На рис. 4.2 показана физическая модель данных для хранения регистрационной информации о слушателях и экспертах. Модель включает в себя следующие множества:

· Независимое множество «users»

· Два связанных множества «groups» и «students»

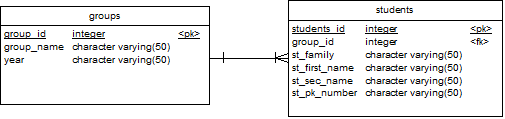

Рис.4.2. Физическая схема данных для хранения регистрационной информации о слушателях и экспертах

Таблица users хранит данные авторизации, по которым определяется профиль работающего с системой пользователя. Таблица содержит первичный ключ user_id, столбец user_login и столбец user_password.

Так как проектируемая система предполагает работу с двумя профилями – «Студент» и «Эксперт», то в таблице users содержатся всего две записи, соответственно. Для профиля «Студент» пусть user_login=student, user_password=student, а для профиля «Эксперт» user_login=expert, user_password=expert. При авторизации пользователь вводит соответствующие логин и пароль и заходит в нужный профиль.

При работе с профилем «Студент» пользователь должен выбрать свою группу и ФИО, а потом ввести номер зачетной книжки в качестве пароля. Информационную поддержку этого процесса обеспечивают таблицы groups и students. В таблице groups хранятся данные по анкетируемым группам. Для этого в таблице предусмотрены два столбца – group_name для хранения имени группы и year для хранения года поступления. В таблице students содержатся данные по студентам, включая фамилию, имя, отчество и номер зачетки. Эта таблица является дочерней по отношению к таблице groups, связана с ней взаимоотношением «многие к одному», подразумевающему, что несколько студентов относятся к одной группе и наоборот. Данная взаимосвязь осуществляется по внешнему ключу group_id (в таблице students).
