Пространственные системы покрытий

Рис. 2.5. Конструктивные схемы покрытий каркасных про- кривизны, е — оболочки двоякой кривизны; ж — оболочки мышленных зданий двоякой кривизны в виде гиперболического параболоида; и — складки; к — висячее вантовое; л — перекрестное; плоскостные: а — по балкам; б — по фермам; в — по рамам; м — пневматическое воздухоопорное; н — пневматическое г — по аркам; пространственные: д — оболочки одинарной воздухонесущее

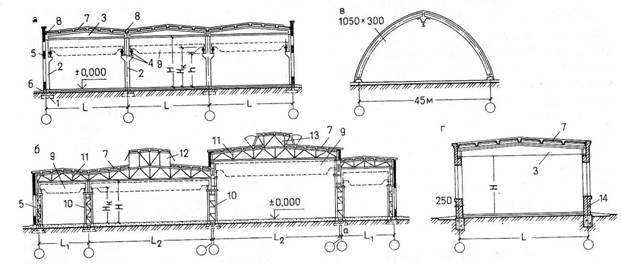

По материалу основных несу­щих конструкций — с железобетон­ным каркасом (сборным, монолитным, сборно-монолитным), стальным кар­касом, кирпичными несущими стенами и покрытием по железобетонным, ме­таллическим или деревянным конст­рукциям (Рис. 2.6)

а- со сборным железобетонным каркасом; б- со стальным каркасом; в- с несущими конструкциями в виде деревянных клеевых трехшарнирных арок; с несущими кирпичными стенами и покрытием по сборным железобетонным балкам.

По системе отопления – неотапливаемые и отапливаемые.

По системам вентиляции — с ес­тественной вентиляцией или аэрацией через специальные проемы в ограж­дающих конструкциях; искусственной приточно-вытяжной вентиляцией с по­мощью вентиляторов и системы воз­духоводов; кондиционированием воз­духа, т. е. с искусственной вентиля­цией, создающей постоянные задан­ные параметры воздушной среды (тем­пература, влажность, степень чистоты воздуха.

По системам освещения — с ес­тественным, искусственным или сов­мещенным (интегральным) освещением.

По профилю покрытия — с фо­нарными надстройками или без нихЛ Здания с фонарными надстройками.

Рис. 2.7. Промышленные здания с фонарями

а — световыми зенитными (светопрозрачные колпаки); б — светоаэрационными прямоугольного профиля; в — профиль светового зенитного треугольного фонаря; г — профиль све­тового трапециевидного фонаря; д—профиль прямоуголь­ного светоаэрационного фонаря; е — профиль аэрационного фонаря с ветроотбойными щитами: / — светоаэрационный фонарь; 2 — зенитный световой фонарь; 3 — подвесной кран; 4 — мостовой кран; 5 — ветроотбойный щит
