Формат используемых фотопленок, см

Рамкой

Каретка осветителя с кадровой

Осветитель с кадровой рамкой

Л 16 •

Каретка вакуумного стола

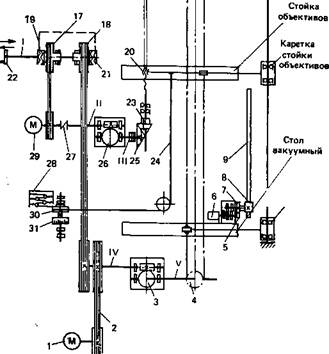

Рис. 4.15. Принципиальная схема фотоувеличителя 2РУЦ-50

В состав устройства автоматического контроля экспониро­вания входят три блока: фотометр, блок управления яркостью источника света и блок памяти продолжительности экспонирова­ния. Перечисленные блоки позволяют контролировать освещен­ность на различных участках оптического изображения оригина­ла при помощи фотометра, регулировать яркость источников света, включать осветители в требуемой очередности и по задан­ному программой режиму экспонирования. В качестве источни­ков света применяют ксеноновые лампы, яркость которых можно регулировать в широком диапазоне за счет изменения силы тока. Дополнительно освещенность светочувствительного слоя можно регулировать апертурной диафрагмой объектива.

Устройства программного управления проводят следующие операции: установку масштаба съемки и наводку изображения на резкость, управление диафрагмой и затвором, повторные ус­тановки подвижных частей аппарата в требуемые положения, включение и выключение источников света, управление блоком светофильтров, управление лампой предварительного экспониро­вания, управление световыми индикаторами и устройством впе­чатывания меток-крестов, установку угла поворота круглого контактного растра, управление сменой объективов и др.

Программное управление обеспечивается запоминающими устройствами малогабаритных ЭВМ или микрокомпьютерами, входящими в состав программного управления. Оператор на пульте управления вводит необходимые данные, и далее ЭВМ или микрокомпьютер рассчитывает процесс съемки и устанавли­вает в требуемые положения подвижные части аппарата.

Для определения программы экспонирования измеряют фо­тометром освещенности оптического изображения оригинала в светах, тенях и цветных участках. По данным измерений регу­лируют яркость основного источника света и вводят время экспо­нирования в блок памяти времени. Контроль экспонирования осуществляется по фотоэлектрическому экспозиметру.

Имеющиеся на увеличителе индикаторные и сигнальные устройства показывают фотографу точные значения измеряемых плотностей, установленную длительность экспонирования, лини-атуру растра и углы его поворота, а также номера проводимых операций.

Технологической основой программы цветоделения, как пра­вило, служит программа экспонирования типового оригинала. В программе учитываются средние характеристики оригиналов и режим их репродуцирования, характеристики применяемых фотоматериалов и режим их проявления. Для каждого конкрет­ного оригинала программа экспонирования выбирается таким

образом, чтобы процесс его цветоделения протекал как у типо­вого.

Одесским заводом полиграфических машин выпускается фо­тоувеличитель 2РУЦ-50, предназначенный для цветоделительной съемки цветных прозрачных оригиналов, а также для растриро­вания черно-белых прозрачных оригиналов.

В этом фотоувеличителе (рис. 4.15) для изменения масшта­ба съемки стойка объектива, осветитель с кадровой рамкой и вакуумный стол перемещаются по направляющим станины, пред­ставляющей собой литую вертикальную колонну двутаврового профиля^ с двумя направляющими на передней поверхности.

Стойка объективов представляет собой литую деталь короб­чатой формы, по направляющим которой перемещаются салазки с двумя объективами (/=150 мм и /=300 мм). Во внутренней полости стойки объектива расположен двухлепестковый затвор с приводом от электромагнита.

Вакуумный стол состоит из полой плиты, закрытой сверху листом с рядом мелких отверстий для отсоса воздуха из-под пленки. Полость плиты разделена на отдельные изолированные камеры в соответствии с форматом закрепляемого светочувстви­тельного материала. Воздух отсасывается из соответствующих камер коллектором с встроенными кранами, соединенными с ва­куум-насосом.

Вакуумный стол оборудован штифтовой системой приводки и установки круглого растра в положения 0; —15°; +15° и +45° Имеется также устройство для впечатывания крестов-меток расположенных на специальных рычагах. Каждому формату пленки соответствует определенное положение устройства для впечатывания крестов-меток, жестко фиксируемое несущим ры­чагом на время съемки всего комплекта цветоделенных нега­тивов.

,ппи?г^{УВеЛИЧЙТеЛе}"Т^{делителе} 2РУЦ-50 применен бесконден-
сорныи осветитель В качестве источника света используется
ксеноновая лампа ДКсТ-2000. В верхней камере осветителя Газ
мещена лампа с отражателем параболической формы и полиро­
ванной рифленой поверхностью. В нижней камере в специальных
пазах находятся два теплофильтра и молочное рассеивающее
органическое стекло. Охлаждение лампы, тепловых фильтров
молочного стекла и стекла кадровой рамки осуществляется
встроенным вентилятором. ^У чилжмся

Держатель стеклянных светофильтров установлен в специ-
етсГ*\2^еии?™ ^пеР^еД^ней ^енке камеры, а сбоку устанавлива-
кмпояХТ.^ * ^{ПаЗЫ кад}Р°^вая Р^амка- ^В прямоугольное окно
кадровой рамки вставлены спаренные полированные стекла с
приводочными штифтами. стекла с

Установка масштаба съемки (заднего оптического отрезка — рис. 4.15) осуществляется путем перемещения стойки объектива и вакуумного стола от электродвигателя У, через клиноременную передачу 2, червячный редуктор 3, звездочку 4 и зубчатую цепь 10. При этом стойка объектива и вакуумный стол закрепляются на противоположных ветвях цепи, и поэтому при перемещении стойки объектива вверх стол перемещается вниз и наоборот.

Наводку на резкость (переднего оптического отрезка) осу­ществляют перемещением каретки кадровой рамки относительно неподвижной стойки объективов. Каретка кадровой рамки связа­на со стойкой объектива ходовым винтом 16 и гайкой 20. Верх­ний конец ходового винта закреплен на каретке кадровой рамки, а нижний связан с коническим зубчатым колесом 23 скользящей шпонкой. Гайка 20 жестко закреплена на каретке стойки объек­тивов. Ходовой винт получает вращение от электродвигателя 29 через муфту 27, червячный редуктор 26, коническую пару 25-^ 23. Перемещаясь относительно неподвижной гайки 20, ходовой винт сообщает движение кадровой рамке относительно непод­вижной стойки объективов.

Для точной доводки величин переднего и заднего отрезков стойку объектива, вакуумный стол и каретку кадровой рамки можно перемещать вручную от маховичка 22 при помощи полу­муфт 19 и 21, которые попеременно могут обеспечивать зацепле­ние соответственно со шкивами 17 и 18, свободно сидящими на валу 1. Таким образом, маховичок 22 попеременно соединяется то с приводом кареток вакуумного стола и стойки объективов, то с приводом каретки кадровой рамки.

При перемещении вакуумного стола шестерня 8, закреплен­ная на нем, приводится во вращение сопряженной с ней зубча­той рейкой 9, которая неподвижно закреплена на станине. Вра­щение шестерни через зубчатую пару 7—5 передается на вал потенциометра 6, который контролирует величину заднего опти­ческого отрезка при автоматической наводке на резкость.

Передний оптический отрезок контролируется потенциоме­тром 11, вал которого получает вращение через зубчатые пары 15 — 14 и 13 — 12 от ходового винта 16.

Заданный масштаб съемки устанавливается по шкальному барабану 31, жестко связанному с приводным барабаном 30. Каретка стойки объективов связана с барабаном 30 стальной лентой 24. При движении каретки лента 24, сматываясь либо наматываясь на барабан 30, вращает шкальный барабан 31. Пру­жинный компенсатор 28 тросиком связан с барабаном 30 и слу­жит для постоянного натяжения ленты 24. Пазы на барабанах для металлических лент протачивают в соответствии с фактиче-

ским фокусным расстоянием объективов, комплектующих фото­увеличитель.

Техническая характеристика цветоделителя 2РУЦ-50

13X18, 18X24, 24X30, 30X40, 40X50, 50X60 24X36 180X240 40—60

Размеры прозрачных оригиналов, мм:
