Панель управления

Панель логически разделена на 3 области: область управления блоками и блочным оборудованием; область управления секциями и секционным оборудованием; область управления режимами работы дисплея и блокировки управления.

Верхний ряд кнопок управления в первых двух областях панели управления предназначен для выбора организационной единицы оборудования, соответствующий данной области (блок, секция).

Все кнопки управления снабжены интуитивно-понятными надписями желтого, синего и черного цвета. Надписи синего цвета выполняют функцию указания адреса воздействия для кнопок управления основным технологическим оборудованием (клапаны, компрессоры) и функцию указания действия(маскирование, автосброс). Надписи черного цвета выполняют функцию указания адреса для общесистемных кнопок управления технологическим оборудованием (закр, откр, стоп и т.д.).

Для выбора мнемосхем блоков необходимо произвести одинарное нажатие левой кнопкой манипулятора «мышь», при нахождении указателя над изображением кнопки номера (пример: если мы хотим выбрать блок №4, то необходимо выбрать номер «04», для чего нажимаем кнопку «0», а потом кнопку «4»).

Выбор секции в пределах блока осуществляется путём нажатия на соответствующие кнопки, при этом кнопка работает как триггер (поочередно меняет свои состояния). Дополнительным указателем на то, что секция выбрана оператором для работы, является отображением белым цветом номера секции на мнемосхеме блока. При выборе секций для осуществления манипуляций, кнопки, работают независимо, и поэтому может быть выбрана любая комбинация номеров секций для управления.

Для разрешения принимать программе управляющие воздействия применительно к оборудованию, необходимо перевести кнопку «управление», области управления во «включенное состояние». Указателем на то, что управление включено, является появление в нижней части окна надписи: «Статус: управление». Исполнение управления имеет блокировку, которая позволяет либо незамедлительно исполнять команды оператора, либо выполнять команды оператора лишь после подтверждения команды нажатием кнопки «ввод». Во втором случае у оператора есть возможность отменить команду до её исполнения нажатием кнопки «отмена». Включение/отключение блокировки осуществляется нажатием кнопки «вкл» в области исполнения команд. Жёлтый цвет лампочки сигнализирует об отключении блокировки, зеленый – о включении. Все манипуляции над секционным оборудованием будут одновременно адресоваться всем выбранным секциям. При помощи кнопки выбора секций «1-8» возможен быстрый выбор всех секций.

Кнопка «р.клапаны», расположенная в правой части панели управления, позволяет перейти в режим управления рабочими клапанами секции. Мнемосхема секции приведена на рис.4.

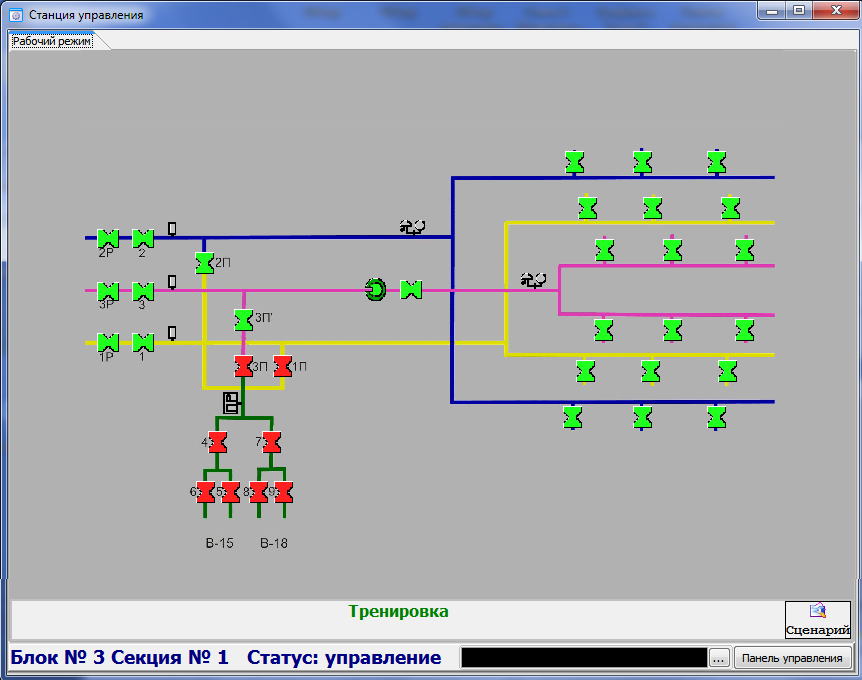

Рис.4. Мнемосхема секции.

На рис.5 приведена панель управления рабочими клапанами секции. Панель управления секцией позволяет осуществлять переход между секциями и управлять ручными клапанами.

Обозначения:

1Р, 2Р, ЗР - ручные клапаны, дублирующие клапаны № 1, 2, 3;

ЗК - ручной клапан на коллекторе "ОР", установленный до подкачи­вающего компрессора (по ходу газа);

1П - ручной клапан на перемычке, соединяющей коллектор "П" с магистралями отсосных и сбросных установок;

2П - ручной клапан на перемычке, соединяющей коллектор "ОЛ" с магистралями отсосных и сбросных установок;

ЗП - ручной клапан на перемычке, соединяющей коллектор "ОР" с магистралями отсосных и сбросных установок;

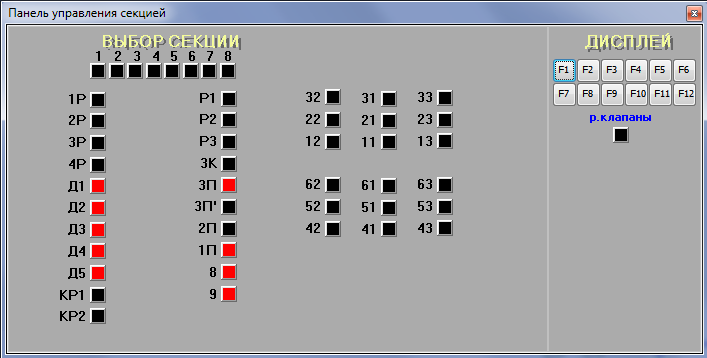

Рис. 5. Панель управления секцией.

ЗП` - ручной клапан, дублирующий клапан № ЗП;

Д1 - ручной клапан, рассекающий коллектор "П";

Д2 - ручной клапан, рассекающий коллектор "ОЛ";

ДЗ - ручной клапан, рассекающий коллектор "ОР";

Д4 - ручной клапан на перемычке между коллектором "ОЛ" второго полублока и коллектором "П" первого полублока, установленный до регулятора и до байпасного клапана регулятора;

№ Д5 - ручной клапан на перемычке между коллектором "ОР" первого полублока и коллектором "П" второго полублока; на блоках, оснащенных ЗУФ-ми, установлен после ЗУФ-ов;

Все секционные клапаны промаркированы двухзначными числами: первая цифра обозначает номер секции, вторая цифра - номер клапана. В маркировке ручных клапанов, дублирующих моторные, имеется буква "Р".
