Ручными называются такие машины, движение рабочего органа которых осуществляется с помощью соответствующего двигателя, а вспомогательные движения и управление самой ма­шиной выполняются вручную. Для удержания в руках машина снабжена рукояткой постоянного или замкнутого типа. Могут ус­танавливаться и дополнительные рукояти, закрепленные на кор­пусе машины.

Ручные машины можно классифицировать по следующим признакам:

по роду подводимой к двигателю энергии питания на:

- электрические;

- пневматические;

- моторизованные, работающие от двигателя внутреннего сгорания;

- гидравлические;

- пороховые.

по характеру движения рабочего органа на:

- машины с вращательным движением рабочего органа — круговым (напри­мер, сверлильные машины) и с движением по замкнутому конту­ру (долбежники);

- машины с возвратно-поступательным движени­ем рабочего органа (ножницы, молотки);

- со сложным движением рабочего органа, например, с ударно-поворотным движением (перфораторы).

по назначению ручные машины подразделяются в зависимо­сти от выполняемых ими рабочих операций (табл.19.1).

Таблица 19.1

Классификация ручных машин по назначению

№ группы	Тип машины	Назначение
	Сверлильные вращатель­ные	Сверление дерева, цветных и чер­ных металлов, пластмасс и других синтетических материалов. _
	Сверлильные ударно-вращательные	Сверление бетона, кирпичной клад­ки _
	Шлифовальные	Шлифование, зачистка, полирова­ние металла, гранита, мрамора и ДР- —
	Бороздоделы	Выборка пазов в кирпичной кладке для электропроводки
	Гайковерты	Завинчивание и отвинчивание резь­бовых соединений при монтажных и слесарносборочных работах
	Вырубные ножницы	Резка листового проката черных и цветных металлов, пластмасс
	Кромкорезы	Снятие фасок под сварку металли­ческих листов и труб толщиной 4-38 мм
	Деревообрабатывающие: пилы дисковые, цепные, ленточные; долбежники, рубанки, циклевочные машины и др.	Выполнение плотничных, столяр­ных, паркетных и других работ по дереву.
	Зубила, молотки	Зачистка сварных швов, обработка металла.
	Перфораторы, бетоноломы	Пробивка борозд, ниш, отверстий в кирпичной кладке, бетоне, рыхле­ние мерзлых грунтов, разрушение асфальтобетона, фактурная обра­ботка камня.
	Монтажные пистолеты	Забивка крепежных деталей (гвоз­дей, скоб, дюбелей) в бетонные и кирпичные стены для крепления к ним различного оборудования

Сверлильные машины с электрическим и пневматическим приводом получили наибольшее распространение в строительстве.

В качестве примера рассмотрим конструкцию ручной сверлильной электрической двухскоростной машины (рис.19.1), предназначенной для сверления отверстий в металле, пластмассах и дереве максимальным диаметром 9 мм на первой скорости и 6 мм — на второй скорости.

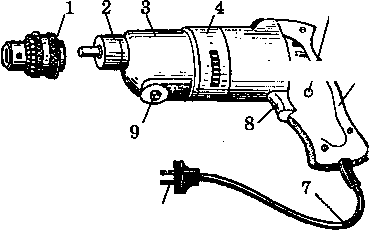

Рис.19.1. Ручная сверлильная машина:
