Построение линий равных значений КПД турбины




Эксплуатационная характеристика гидротурбины

Определение критической высоты отсасывания

Высота отсасывания – разность отметок от нижнего бьефа до оси поворота лопасти рабочего колеса. Критическая высота отсасывания – максимальная высота отсасывания.

Hs кр = 10 - Кσ*σ*Н – Δр.к./900, (1.15)

где Кσ = 1,05 – коэффициент запаса, σ – кавитационный коэффициент турбины.

Рассчитаем высоту отсасывания для различных напоров. Результаты расчета сведем в таблицу 2.1.

Таблица 2.1

Кδ Н δ Hs Zрк
1,05 Нмакс   0,2 0,858889 100,8589
Нр 40,7 0,242 -0,45298 99,54702
Нмин   0,24 1,068889 101,0689
  Нмакс   0,2 -7,31111 92,68889
Нр 40,7 0,242 -9,80991 90,19009
Нмин   0,24 -6,91111 93,08889

Рекомендуемая высота отсасывания (-8) – (-10)м



Принимаем высоту отсасывания -9,81 м.

Порядок построения:

1. Разбить диапазон напоров от Нmin = 35м до Hmax = 43м на 4 приблизительно равные части (Н1=35 м, Н2 =38м, Н3р =40,7 м, Н4=43 м).

2. Проводим на универсальной характеристике горизонтальные линии nIm = const. Для каждого напора в табличной форме производится расчет рабочих характеристик турбины. Для этого определяем приведенный расход QI’ в точках пересечения горизонтальных линий с линиями постоянных значений КПД модели ηм = const.

3. Определяем коэффициент полезного действия турбины по формуле

, (2.1)

где поправка , определенная ранее для оптимального режима, принимается постоянной для всех режимов работы гидротурбины.

4. Вычисляем мощность турбины по формуле

(2.2)

Значения КПД и мощности N турбины указаны в 3 и 4 столбцах табл. 2.2






Таблица 2.2

H=35м, n1м = 86,16 об/мин, к=20155,4, Δŋ=0,059

ŋм Q ŋ N
0,7 0,62 0,759 9,485
0,72 0,642 0,779 10,080
0,74 0,681 0,799 10,967
0,76 0,72 0,819 11,885
0,78 0,75 0,839 12,683
0,8 0,8 0,859 13,851
0,82 0,843 0,879 14,935
0,84 0,93 0,899 16,851
0,86 1,015 0,919 18,801
0,88 1,095 0,939 20,724
0,9 1,155 0,959 22,325
0,91 1,2 0,969 23,437
0,91 1,32 0,969 25,780
0,9 1,37 0,959 26,481
0,88 1,44 0,939 27,253



H=38, nм=82,58, к= 22801,6

ŋм Q ŋ N
0,7 0,57 0,759 9,865
0,72 0,6 0,779 10,657
0,74 0,64 0,799 11,660
0,76 0,68 0,819 12,699
0,78 0,71 0,839 13,583
0,8 0,765 0,859 14,984
0,82 0,82 0,879 16,435
0,84 0,88 0,899 18,039
0,86 0,96 0,919 20,116
0,88 1,04 0,939 22,267
0,9 1,1 0,959 24,053
0,91 1,14 0,969 25,188
0,92 1,18 0,979 26,341
0,921 1,2 0,98 26,815
0,92 1,24 0,979 27,680
0,91 1,29 0,969 28,502
0,9 1,34 0,959 29,301
0,88 1,42 0,939 30,403



H=40,7, nм = 79,71, k=25114,2

ŋм Q ŋ N
0,7 0,54 0,759 10,293
0,72 0,57 0,779 11,151
0,74 0,61 0,799 12,240
0,76 0,655 0,819 13,472
0,78 0,685 0,839 14,434
0,8 0,74 0,859 15,964
0,82 0,8 0,879 17,660
0,84 0,86 0,899 19,417
0,86 0,925 0,919 21,349
0,88 1,005 0,939 23,700
0,9 1,065 0,959 25,650
0,91 1,1 0,969 26,769
0,92 1,125 0,979 27,660
0,92 1,2 0,979 29,504
0,91 1,26 0,969 30,663
0,9 1,32 0,959 31,792
0,88 1,408 0,939 33,204



H=43, nм=77,48. k= 27446,9

ŋм Q ŋ N
0,72 0,54 0,779 11,546
0,74 0,58 0,799 12,719
0,76 0,63 0,819 14,162
0,78 0,67 0,839 15,429
0,8 0,72 0,859 16,975
0,82 0,78 0,879 18,818
0,84 0,84 0,899 20,727
0,86 0,9 0,919 22,701
0,88 0,98 0,939 25,257
0,9 1,045 0,959 27,506
0,91 1,085 0,969 28,857
0,91 1,23 0,969 32,713
0,9 1,3 0,959 34,218





5. Строим для всех напоров зависимость максимальных значений КПД для уточнения на эксплуатационной характеристике крайних точек кривой . Точки пересечения этой линии с горизонтальной линией определяют крайние по напору точки кривой на эксплуатационной характеристике турбины.

6. Строим для всех напоров рабочие характеристики

Пересекаем рабочие характеристики горизонтальной линией и получаем точки равных значений КПД турбины при известных значениях напоров H и мощности N. Указанные точки переносятся в плоскость (N, H), соединяются плавной кривой и получается линия на эксплуатационной характеристике. Аналогично строятся другие линии с интервалом от 1 до 3 % в зависимости от удаленности линии от оптимума. Полученный результат представлен на рис. 2.1 и рис. 2.2.

Рисунок 2.1 – Зависимость максимального КПД от напора

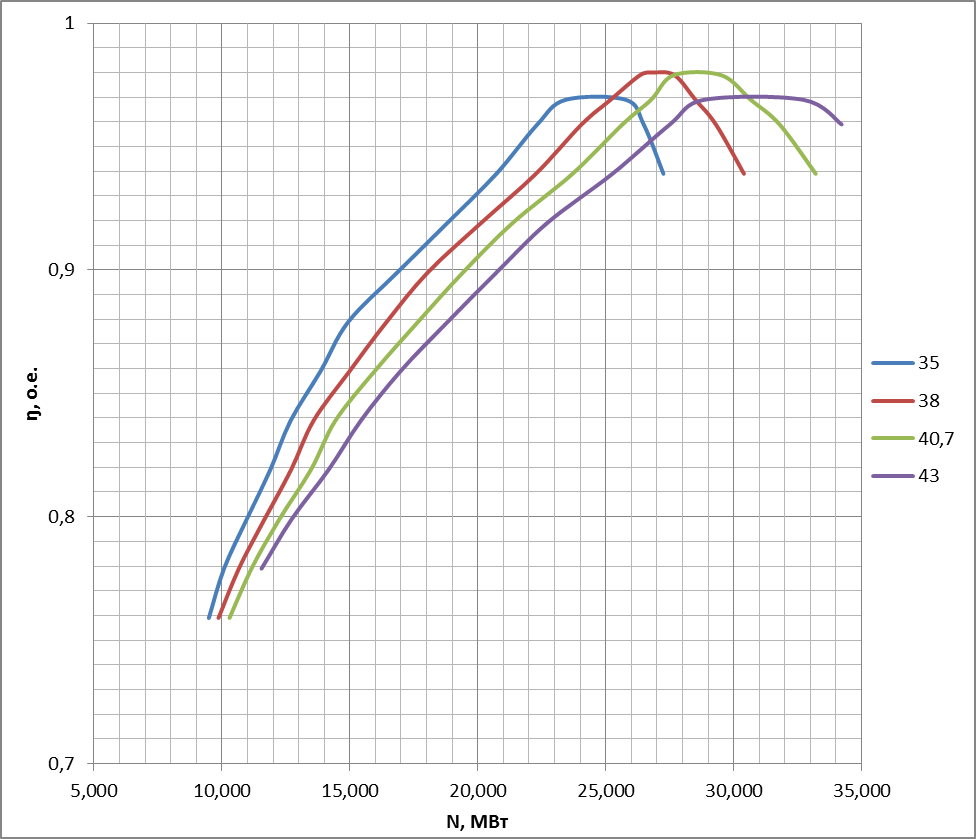

Рисунок 2.2 – Зависимость КПД от мощности
