Гидромеханический расчет металлической спиральной камеры

1. Выбираем угол охвата и высоту направляющего аппарата , задаем размеры входных и выходных кромок статора.

2. Определяем расход через турбину

Где значение турбины определяется по универсальной характеристике турбины в рабочей точке.

Находим расход через входное сечение

3. Определяем среднее значение скорости во входном сечении спирального канала и вычисляем площадь входного сечения.

4. Определяем радиус входного сечения спиральной камеры

5. Вычисляем интеграл

=

= 3,65 м.

:

/I_вх=2π∙345/3,65=593,89 м^-1.

6. Задаем углы φi в пределах от 0 до φ0 с интервалом 15° и находим соответствующие радиусы круглых расчетных сечений ρi и наружные радиусы Ri радиальных сечений по формулам:

ρi=φi/A+

Ri=2 ρi+r_b

Расчеты значений ρ_i и R_i сводим в таблицу и строим зависимость ϕ_i=ϕ (R_i).

Таблица 3.1. Результаты расчета камеры.

номер сечения
ϕ
R	2,175	2,888	3,214	3,475	3,703	3,910	4,102	4,283	4,454	4,618
p		0,357	0,519	0,650	0,764	0,867	0,963	1,054	1,140	1,222

4,777	4,929	5,078	5,222	5,363	5,500	5,635	5,767	5,897	6,024
1,301	1,377	1,451	1,523	1,594	1,663	1,730	1,796	1,861	1,925

6,150	6,274	6,396	6,516
1,987	2,049	2,110	2,171

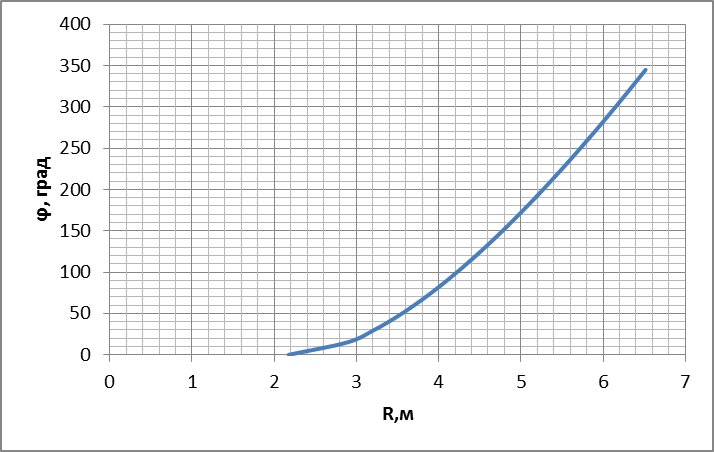

Рис. 3.1. Зависимость

Вычисляем значения постоянной K и угла спирали δ:

(4.12)

(4.13)
