Область применения

ТК

ТЕХНОЛОГИЧЕСКАЯ КАРТА НА УСТРОЙСТВО МОНОЛИТНЫХ ПЕРЕКРЫТИЙ ЗДАНИЙ ПО СТАЛЬНОМУ ПРОФИЛИРОВАННОМУ НАСТИЛУ

Главный инженер

_____________ А.В. Колобов

Начальник отдела

_____________ Б.И. Бычковский

Карта содержит организационно-технологические и технические решения на устройство монолитных перекрытий зданий по стальному профилированному настилу, применение которых должно способствовать ускорению работ, снижению затрат труда и повышению качества монолитных перекрытий.

В технологической карте приведены: область применения, организация и технологическая последовательность выполнения работ, требования к качеству и приемке работ, калькуляция затрат труда, график производства работ, потребность в материально-технических ресурсах, решения по безопасности и охране труда и технико-экономические показатели.

Исходные данные и конструктивные решения, применительно к которым разработана карта, приняты с учетом требований СНиП, а также условий и особенностей, характерных для строительства в г. Москве.

Технологическая карта служит технологическим документом при устройстве монолитных перекрытий с применением стального профилированного настила и предназначена для инженерно-технических работников строительных и проектных организаций, а также производителей работ, мастеров и бригадиров, связанных с производством монолитных железобетонных работ.

В разработке технологической карты участвовали сотрудники ОАО ПКТИпромстрой:

- Черных В.В. - разработка технологической карты, компьютерная обработка и графика;

- Холопов В.Н. - проверка технологической карты;

- Бычковский Б.И. - техническое руководство, корректура и нормоконтроль;

- Колобов А.В. - общее техническое руководство разработкой технологических карт;

- к.т.н. Едличка С.Ю. - общее руководство разработкой технологической документации.

СОДЕРЖАНИЕ

1. Область применения 2. Организация и технология выполнения работ 3. Требования к качеству и приемке работ 4. Требования безопасности и охраны труда, экологической и пожарной безопасности 5. Потребность в материально-технических ресурсах 6. Технико-экономические показатели 7. Перечень использованной нормативно-технической литературы

1.1 Настоящая технологическая карта разработана на устройство монолитного перекрытия с применением стального профилированного настила для зданий общественного и промышленного назначения.

1.2 В зависимости от конструктивных решений монолитное перекрытие может быть двух видов:

1.2.1. Монолитное перекрытие с использованием стального профилированного настила только в качестве несъемной опалубки. В данном случае используется профнастил в соответствии с ГОСТ 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия». Армирование предусматривается плоскими арматурными каркасами и сетками, соответствующими требованиям ГОСТов, из стали класса А-I, А-II, В-I. Конструкция такого перекрытия представлена на рисунке 1.

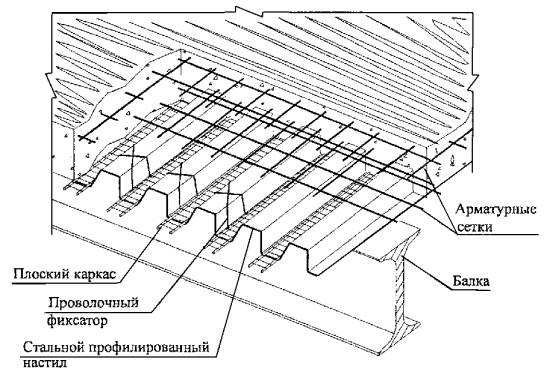

Рисунок 1 - Конструкция монолитного перекрытия с применением стального профилированного настила в качестве несъемной опалубки

1.2.2 Монолитное перекрытие с использованием стального профилированного настила в качестве несъемной опалубки и внешней арматуры. В данном случае используется профнастил в соответствии с техническими условиями 9608-Н60А-845ТУ с выштампованными рифами для обеспечения сцепления и совместной работы настила с бетоном. Целесообразно при опирании плиты на стальные прогоны обеспечивать их совместную работу за счет вертикальных стержневых анкеров, привариваемых по всем прогонам. В качестве дополнительной гибкой арматуры плиты рекомендуется арматурная сталь, соответствующая требованиям ГОСТов, следующих видов и классов: стержневая периодического профиля классов А-II и А-III, проволочная класса Вр. Вертикальные анкеры, закрепляющие настил на опорах, должны быть выполнены из арматурной стали периодического профиля классов А-II и А-III диаметром 12 - 16 мм. Конструкция данного перекрытия представлена на рисунке 2.

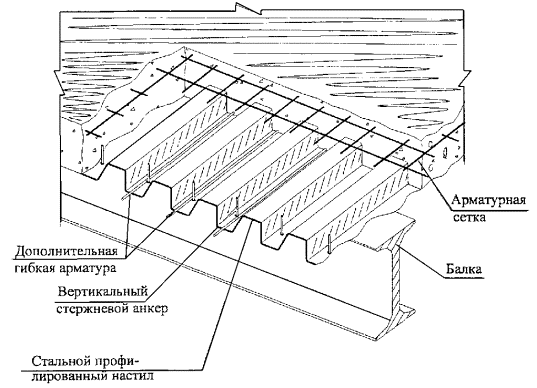

Рисунок 2 - Конструкция монолитного перекрытия с применением стального профилированного настила в качестве несъемной опалубки и внешней арматуры

1.3 Стальной профнастил должен быть оцинкованным или иметь другое покрытие, обеспечивающее его коррозийную стойкость. Рекомендуемый перечень стального профилированного настила, используемый для монолитных перекрытий, представлен в таблице 1.

Таблица 1 - Основные технические параметры стального профилированного настила

Марка профиля	Эскиз	Толщина листа, δ (мм)	Высота профиля, h(мм)	Расстояние между соседними гофрами,S (мм)	Ширина листа, L(мм)	Масса 1 м длины, кг
ГОСТ 24045-94
Н 57-750-0,7		0,7		187,5		8,7
Н 57-750-0,8	0,8		187,5		9,8
Н 60-845-0,7	0,7		211,2		8,8
Н 60-845-0,8	0,8		211,2		9,9
Н 60-845-0,9	0,9		211,2		11,1
Н 75-750-0,8		0,8		187,5		11,2
Н 75-750-0,9	0,9		187,5		12,5
Н 114-600-0,8		0,8				14,0
Н 114-600-0,9	0,9				15,6
Н 114-600-1,0	1,0				17,2
Н 114-750-0,8		0,8				12,5
Н 114-750-0,9	0,9				14,0
Н 114-750-1,0	1,0				15,4
9608-Н60А-845ТУ
Н 60А-845-0,7		0,7		211,5		8,8
Н 60А-845-0,8	0,8		211,5		9,9
Н 60А-845-0,9	0,9		211,5		11,1
Н 60А-845-1,0	1,0		211,5		11,2
Н 80А-674-0,9	0,9		168,6		13,9
Н 80А-674-1,0	1,0		168,6		15,3

1.4 Для бетонирования перекрытия применяется тяжелые бетонные смеси на обычном или мелкозернистом заполнителе классов по прочности на сжатие не ниже В15, а также легкие бетоны на пористых заполнителях классов по прочности на сжатие В12,5. Подача и распределение бетонной смеси предусматривается при помощи автобетононасосов типа СБ-170, СБ-126 или фирм «Путцмайстер», «Швинг». Основные технические характеристики автобетононасосов представлены в таблице 2.

Таблица 2 - Основные технические характеристики автобетононасосов.

№ п/п	Техническая характеристика	СБ-170-1	СБ-170-3	СБ-126А	«Швинг» BPL 600HD	Путцмайстер
BRF 22.09EM	BRF 24.08	BRF 28.09EM	BRF 32.09EM	BRF 36.09	BRF 43.09
	Максимальная подача на выходе из распределительного устройства, м^3/ч
	Высота подачи бетона с помощью бетонораспределительной стрелы, м		-		30,75	22,3	23,2	27,3	32,6	35,7	42,1
	Дальность подачи по вертикали, м		-			-	-	-	-	-	-
	Дальность подачи по горизонтали, м		-			-	-	-	-	-	-
	Подвижность перекачиваемой смеси, см	6 - 12	6 - 12	6 - 12	6 - 12	2 - 25	2 - 25	2 - 25	2 - 25	2 - 25	2 - 25
	Наибольшая крупность заполнителя
	Тип привода	Гидр.	Гидр.	Гидр.	Гидр.	-	-	-	-	-	-
	Установленная мощность привода, кВт (л.с.)	95 (119,2)	95 (119,2)		-	-	-	-	-	-	-
	Диаметр бетоновода (внутренний), мм
	Объем загрузочной воронки, м^3	0,6	0,6	0,6	0,5	0,6	0,6	0,6	0,6	0,6	0,6
	Высота загрузки, мм	1450; 3600
	Поворот стрелы, град.
	в вертикальной плоскости	90 - 3
	в горизонтальной плоскости	355 + 5
	Габаритные размеры в транспортном положении, м	10´25´3,8	-	10´2,5´3,8	11´2,44´3,85	9,1´2,5´3,6	8,62´2,5´3,82	10,84´2,5´3,85	10,11´ 2,48´3,9	11,16´2,5´3,9	13,73´ 2,5´3,97
	Масса снаряженного автобетононасоса, кг								25000 или 22860
	Тип шасси	КамАЗ-740	Урал-4320-1912	КамАЗ-53213	МВ* 2224	МВ* 1824	МВ* 1824	МВ* 2024	МВ* 2631/41 или КРАЗ250К	МВ* 2631	МВ* 3538
* - Мерседес-Бенц

1.5 При использовании технологической карты необходима ее привязка к конкретным условиям строительной площадки.
