Технико-экономические показатели

ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ

5.1 Ведомость потребности в материалах, изделиях и конструкциях, подсчитанная на перекрытие площадью 100 м² толщиной 180 мм, представлена в таблице 9.

Таблица 9 - Ведомость потребности в материалах, изделиях и конструкциях на перекрытие площадью 100 м²

№ п/п	Строительные конструкции, изделия, полуфабрикаты и материалы	Тип, марка, ГОСТ	Ед. изм.	Количество	Примечания
	Оцинкованный профилированный настил	ГОСТ 24045-94, ТУ 9608-Н60А-845ТУ	м^2
	Арматурные стержни, каркасы, сетки	По рабочей документации
	Бетонная смесь	не ниже В15	м^3
	Заклепки комбинированные	ЗК-10, ТУ 67-507-83	кг
	Электроды сварочные	Типа Э50А марки УОНИ-13/55	кг
	Уголок 40´40 мм	ГОСТ 8509-93	кг

5.2 Ведомость потребности в машинах, оборудовании, инструменте, инвентаре и приспособлениях представлена в таблице 10.

Таблица 10 - Ведомость потребности в машинах, оборудовании, инструменте, инвентаре и приспособлениях

№ п/п	Наименование	Тип, марка, ГОСТ	Техническая характеристика	Назначение	Количество на звено (бригаду), шт.
	Технологический комплект технических средств для монтажа профилированного настила (на звено численностью 6 чел.)
1.1	Кран автомобильный	КС-55713	Грузоподъемность наибольшая, т 25	Подача в рабочую зону пачек профнастила
	Ручные механизмы и оборудование
1.2	Машина ручная шлифовальная электрическая, угловая	WSA-2300	Диаметр диска, мм 230 Мощность, кВт 2,3 Напряжение, В 220 Масса, кг 6,0	Для резки профлистов
1.3	Трансформатор сварочный	ТД-300	Мощность, кВт 19,4 Напряжение, В 220 Масса, кг 137	Для ручной дуговой сварки
1.4	Машина ручная сверлильная электрическая	ИЭ-1026А	Напряжение, В 220	Для сверления отверстий под заклепки
1.5	Пистолет для ручной клепки	СТД-96/1 ТУ 36-1416-83	Масса, кг 2,2	Для клепки профлистов между собой
	Ручной строительно-монтажный инструмент
1.6	Молоток слесарный с круглым бойком	ГОСТ 2310-77*		Для обивки окалины со сварных швов
1.7	Зубило слесарное	ГОСТ 7211-86*	20´60°	Для сопутствующих сварке работ
1.8	Кувалда кузнечная остроносая		Масса, кг 3	Для сопутствующих работ
1.9	Электрододержатель	ЭД-3150 VI ГОСТ 14651-78*	Диаметр применяемых электродов, мм 4... 6 Габаритные размеры, мм 270´39´46 Масса, кг 0,42	Для удержания электрода при ручной дуговой сварке
1.10	Набор инструмента для ручной дуговой сварки	ЭНИ-300 ТУ 36-1160-81	Габаритные размеры футляра, мм 450´310´90 Масса, кг 10	Оснащение электросварщика при выполнении сварочных работ
1.11	Щетка ручная из проволоки	ОСТ 17-830-80		При зачистке арматуры
1.12	Скребок металлический		Длина с ручкой, мм 1200 Ширина полотна, мм 200	Для очистки металлических балок
	Технологическая оснастка и приспособления
1.13	Траверса для разгрузки и подачи пакета стального профнастила к месту укладки	Промстальконструкция. Р.ч. 21905-52	Грузоподъемность 12 т	Для разгрузки и подачи пакетов профнастила
1.14	Пенал для электродов	Р.ч. 649-76	Габаритные размеры, мм 160´100´475	Для хранения и переноса электродов
	Средства измерения и контроля
1.15	Рулетка измерительная металлическая в закрытом корпусе	РЗ-10 ГОСТ 7502-98*	Длина ленты, м 10 Масса, кг 0,2	Для линейных измерений
1.16	Линейка металлическая	ГОСТ 427-75*		Для линейных измерений
1.17	Штангенрейсмас	ГОСТ 164-90		Для линейных измерений
1.18	Линейка поверочная	ГОСТ 8026-92	Длина, м 1	Для линейных измерений
1.19	Набор щупов	ТУ 2.034-225-87		Для линейных измерений
1.20	Угольник поверочный	ГОСТ 3749-77*	90°	Для измерения косины реза профлистов
	Средства коллективной и индивидуальной защиты
1.21	Каска строительная	ГОСТ 12.4.087-84		Для защиты головы от механических повреждений
1.22	Рукавицы специальные	Тип Г ГОСТ 12.04.010-75*		Для защиты рук от механических повреждений
1.23	Очки защитные с прямой вентиляцией	ЗП2		Для защиты глаз
1.24	Пояс предохранительный	ГОСТ Р 50849-96*		Для страховки работающих от падения с высоты
1.25	Щиток защитный лицевой для электросварщика	Тип НН (со светофильтром) ГОСТ 12.4.035-78*		Для защиты лица и глаз сварщика от светового излучения во время сварки и брызг расплавленного металла
1.26	Сапоги резиновые формовые общего назначения	ГОСТ 5375-79*		Для защиты от поражения электротоком
1.27	Перчатки резиновые технические	Тип 1 ГОСТ 20010-93		Для защиты от поражения электротоком
1.28	Коврик диэлектрический резиновый	ГОСТ 4997-75*		Для защиты от поражения электротоком
1.29	Устройство защитно-отключающее	И7-8913 ТУ 22-4677-80	Мощность, кВт 4/2,2 Время срабатывания защиты, с 0,05 Напряжение, В 380/220 Частота, Гц 50 Масса, кг 3,0	Для защиты от поражения током при пробивке фазы на корпус электроинструмента
	Технологический комплект технических средств для арматурных работ (на звено численностью 5 чел.)
2.1	Кран автомобильный	КС-55713	Грузоподъемность наибольшая, т 25	Подача в рабочую зону пачек профнастила
	Ручные механизмы и оборудование
2.2	Машина ручная шлифовальная электрическая, угловая	WSA-2300	Диаметр диска, мм 230 Мощность, кВт 2,3 Напряжение, В 220 Масса, кг 6,0	Для резки профлистов
2.3	Трансформатор сварочный	ТД-300	Мощность, кВт 19,4 Напряжение, В 220 Масса, кг 137	Для ручной дуговой сварки
2.4	Пресс-ножницы приводные комбинированные	ПК-40		Для резки арматуры
2.5	Приспособление для вязки арматуры	Р.ч. 5Н-21Н	Габаритные размеры, мм 315´45 Масса, кг 0,35	Для крепления арматурных стержней между собой вязальной проволокой
	Ручной строительно-монтажный инструмент
2.6	Напильник плоский тупоносый	ГОСТ 1465-80*		Для очистки арматурных изделий и снятия заусенец
2.7	Молоток слесарный с круглым бойком	ГОСТ 2310-77*		Для обивки окалины сварных швов
2.8	Зубило слесарное	ГОСТ 7211-86*	20´60°	Для сопутствующих сварке работ
2.9	Кувалда кузнечная остроносая		Масса, кг 3	Для сопутствующих работ
2.10	Лом монтажный	ЛМ-24	Длина, мм 1180 Диаметр, мм 24 Масса, кг 4,2	Для сопутствующих работ
2.11	Плоскогубцы комбинированные		Габаритные размеры, мм 180´50´11 Масса, кг 0,2	Для захвата и удержания сварочного кабеля
2.12	Ключ газосварщика	Р.ч. 716-78 ЕН 20.020	Размер зевов под шестигранники, мм 7, 8, 10, 12, 17, 19, 24, 32 Размер отверстия под квадрат, мм 10 Масса, кг 0,5	Для завертывания и снятия вентилей и гаек на баллонах, редукторах и горелках
2.13	Электрододержатель	ЭД-3150 VI ГОСТ 14651-78*	Диаметр применяемых электродов, мм 4... 6 Габаритные размеры, мм 270´39´46 Масса, кг 0,42	Для удержания электрода при ручной дуговой сварке
2.14	Набор инструмента для ручной дуговой сварки	ЭНИ-300 ТУ 36-1160-81	Габаритные размеры футляра, мм 450´310´90 Масса, кг 10	Оснащение электросварщика при выполнении сварочных работ
2.15	Резак инжекторный средней мощности	Р2А-01 ТУ 26-05-523-81Е	Толщина разрезаемой стали, мм 3... 200 Габаритные размеры, мм 350´100 Масса, кг 1,38	Для ручной кислородной резки стали
	Технологическая оснастка и приспособления
2.16	Строп четырехветвевой	4СК1-10,0/5000 ГОСТ 25573-82*	Длина стропа, м 5 Грузоподъемность, т 10	Для подъема и перемещения арматурных стержней и каркасов
2.17	Строп с заделкой концов каната заплеткой	4СК1-10.0/4000 ГОСТ 25573-82*	Длина стропа, м 4 Грузоподъемность, т 10	Для поднятия и перемещения арматурных стержней
2.18	Кондуктор универсальный	Р.ч. 80-268-001	Габаритные размеры, мм 5000´1040´300 Масса, кг 1890	Для сборки арматурных каркасов
2.19	Фиксатор для временного крепления арматурных сеток	Р.ч. 615-76	Масса, кг 6,6 Расстояние между захватными прутками, мм 1200´1800	Для фиксации арматурных сеток под углом 90° с диаметром арматуры от 16 мм до 32 мм
2.20	Ящик инструментальный 3-х секционный	Р.ч. I.III.00.000	Габаритные размеры, мм 350´170´130 Масса, кг 3	Для переноса и хранения ручного инструмента
2.21	Пенал для электродов	Р.ч. 649-76	Габаритные размеры, мм 160´100´475	Для хранения и переноса электродов
2.22	Редуктор ацетиленовый	ДАП-1-65 ГОСТ 13861-89		Для понижения давления ацетилена и подачи в горелку	<
2.23	Редуктор кислородный баллонный одноступенчатый	ДКП-1-65 ГОСТ 13861-89	Пропускная способность, м^3/ч 60	Для понижения давления и подачи кислорода в горелку
2.24	Ящик для фиксаторов		Габаритные размеры, мм 1000´800´500	Для хранения проволочных фиксаторов
	Средства измерения и контроля
2.25	Рулетка измерительная	РЗ-2 ГОСТ 7502-98*	Длина ленты, м 2 Масса, кг 0,07	Для линейных измерений
2.26	Рулетка измерительная металлическая в закрытом корпусе	РЗ-10 ГОСТ 7502-98*	Длина ленты, м 10 Масса, кг 0,2	Для линейных измерений
2.27	Уровень строительный	УС2-300 ГОСТ 9416-83	Габаритные размеры, мм 300´22´40 Масса, кг 0,24	Для выверки арматурных изделий при их установке
2.28	Штангенциркуль	ШЦ-1-125 ГОСТ 166-89*		Для замера диаметра стержней арматуры
2.29	Нивелир с треногой	ГОСТ 10528-90*		Для выверки горизонтальных поверхностей
	Средства коллективной и индивидуальной защиты
2.30	Каска строительная	ГОСТ 12.4.087-84		Для защиты головы от механических повреждений
2.31	Рукавицы специальные	Тип Г ГОСТ 12.4.010-75*		Для защиты рук от механических повреждений
2.32	Очки защитные с прямой вентиляцией	ЗП2		Для защиты глаз
2.33	Пояс предохранительный	ГОСТ Р 50849-96*		Для страховки работающих от падения с высоты
2.34	Щиток защитный лицевой для электросварщика	Тип НН (со светофильтром) ГОСТ 12.4.035-78*		Для защиты лица и глаз сварщика от светового излучения во время сварки и брызг расплавленного металла
2.35	Сапоги резиновые формовые общего назначения	ГОСТ 5375-79*		Для защиты от поражения электротоком
2.36	Перчатки резиновые технические	Тип 1 ГОСТ 20010-93		Для защиты от поражения электротоком
2.37	Коврик диэлектрический резиновый	ГОСТ 4997-75*		Для защиты от Поражения электротоком
2.38	Устройство защитно-отключающее	ИЭ-8913 ТУ 22-4677-80	Мощность, кВт 4/2,2 Время срабатывания защиты, с 0,05 Напряжение, В 380/220 Частота, Гц 50 Масса, кг 3,0	Для защиты от поражения током при замыкании фазы на корпус электроинструмента
	Технологический комплект технических средств для производства работ по укладке бетонной смеси в конструкции (на звено численностью 4 чел.)
3.1	Автобетононасос	«Швинг» BPL 600 HD	Средняя производительность, м^3/ч 13,25	Для подачи бетонной смеси на перекрытие
3.2	Автобетоносмеситель	СБ-230	Объем доставляемого бетона, м^3 4 Высота разгрузки, м 1,43 Масса загруженного автобетоносмесителя, т 16	Доставка бетонной смеси к автобетононасосу
	Ручные машины и оборудование
3.3	Вибратор глубинный	ИВ-117А	Длина гибкого вала, мм 2995 Масса, кг 1,43 Напряжение, В 40 Мощность, кВт 0,75	Уплотнение бетонной смеси
3.4	Виброрейка	СО-132Н	Производительность, м^3/ч 130 Ширина обрабатываемой полосы, м 3,0 Глубина проработки, мм 150 Масса, кг 68 Мощность, кВт 0,26 Напряжение, В 36	Разравнивание и поверхностное уплотнение бетонной смеси
3.5	Трансформатор понижающий	ТСЗИ-1,6	Мощность, кВт 1,5 Первичное напряжение, В 380; 220 Вторичное напряжение, В 42 Масса, кг 29	Питание электрическим током низкого напряжения электровибраторов
	Ручной строительно-монтажный инструмент
3.6	Лопата подборочная	ЛП-3 ГОСТ 19596-87*	Длина, мм 1150 Масса, кг 1,5	Для подбора и перекидки бетонной смеси
3.7	Лопата совковая	ЛС-2 ГОСТ 19596-87*	Длина, мм 1150 Масса, кг 1,9	Для распределения и разравнивания бетонной смеси
3.8	Кельма для бетонных и каменных работ	КБт1 ГОСТ 9533-81	Масса, кг 0,36	Для разравнивания и заглаживания бетонной смеси
3.9	Гладилка ленточная	ГЛК-1	Длина, мм 300 Масса, кг 0,3	Для заглаживания свежеуложенного бетона
3.10	Щетка ручная из проволоки	ОСТ 17-830-80		При сопутствующих работах
3.11	Рейка-правило			Для разглаживания поверхности бетона
	Средства измерения и контроля
3.12	Рулетка измерительная металлическая	РЗ-2 ГОСТ 7502-98	Длина ленты, м 2 Масса, кг 0,07	Для линейных измерений
3.13	Рулетка измерительная металлическая	РЗ-10 ГОСТ 7502-98	Длина ленты, м 10 Масса, кг 0,2	Для линейных измерений
3.14	Уровень строительный	УС-500 ГОСТ 9416-83	Габаритные размеры, мм 500´25´50 Масса, кг 0,48	Для проверки горизонтальных бетонных поверхностей
3.15	Термометр		Предел измерений, °С 300 Габаритные размеры, мм: длина 260 диаметр 28 Масса, кг 0,32	Для замера температуры бетона при контроле режима прогрева
3.16	Шнур разметочный в корпусе	ТУ 22-4633-80	Длина шнура, м 15 Габаритные размеры, мм 128´77´45 Масса, кг 0,1	Для разметки и проверки прямолинейности конструкции
3.17	Угольник металлический	ТУ 4400-79	Габаритные размеры, мм: длина линейки 500 длина основания 240 Масса, кг 0,48	Для разметки и проверки прямых углов
3.18	Нивелир с треногой	ГОСТ 10528-90*		Для измерения и проверки горизонтальных поверхностей
3.19	Теодолит с треногой	ТБ-1 ГОСТ 10529-96		Для измерения и проверки вертикальных поверхностей
	Средства индивидуальной защиты
3.20	Каска строительная	ГОСТ 12.4.087-84		Для защиты головы от механических повреждений
3.21	Сапоги резиновые формовые общего назначения	ГОСТ 5375-79*		Для защиты от поражения электрическим током
3.22	Рукавицы специальные	Тип Г ГОСТ 12.4.010-75*		Для защиты рук от механических повреждений
3.23	Перчатки резиновые технические	Тип 1 ГОСТ 20010-93		Для защиты от поражения электрическим током
3.24	Пояс предохранительный	ГОСТ Р 50849-96*		Для страховки от падения работающих на высоте
3.25	Устройство защитно-отключающее	ИЭ-9813 ТУ 22-4677-80	Мощность, кВт 4/2,2 Время срабатывания защиты, с 0,05 Напряжение, В 380/220 Частота тока, Гц 50 Масса, кг 3,0	Для защиты от поражения током при замыкании фазы на корпусе электроинструмента

6.1 Калькуляция затрат труда и машинного времени на устройство монолитной плиты по профилированному настилу приведена в таблице 11.

Таблица 11 - Калькуляция затрат труда и машинного времени на устройство плиты перекрытия типового этажа толщиной 180 мм

Измеритель конечной продукции - 100 м².

№ п/п	Обоснование (ЕНиР и др. нормы)	Наименование технологических процессов	Ед. изм.	Объем работ	Норма времени	Затраты труда
рабочих, чел.-ч	машиниста, чел.-ч (работа машин, маш.-ч)	рабочих, чел.-ч	машиниста, чел.-ч (работа машин, маш.-ч)
	Е5-1-20 Табл. 5 № 9 а, б	Подъем краном листов в пачке на перекрытие	100 м^2настила	1,0	0,1	0,03 (0,03)	0,1	0,03 (0,03)
	Е5-1-2 № 5,	Настилка с перестановкой и снятие деревянных настилов вручную	шт.		0,3	-
К = 1,2 (ПР-1)					2,16	-
К = 0,8 (ПР-2) Кпопр. = 0,5					1,44	-
	Е5-1-20 Табл. 5 № 10 а	Раскладка и укладка вручную с подгонкой листов длиной 6 м	100 м^2настила	1,0	2,6	-	2,6	-
	Е5-1-20 Табл. 5 № 1 а	Комплектование комбинированных заклепок	100 заклепок	1,65	0,36	-	0,59	-
	Е5-1-20 Табл. 5 № 3 а Кпопр. = 0,3	Сверление отверстий под заклепки ручной электрической сверлильной машиной без штанги	100 отв.	1,65	0,55	-	0,27	-
	Е5-1-20 Табл. 5 № 4 а	Установка заклепок	100 шт.	1,65	0,72	-	1,19	-
	Применительно к Е40-6-1 Табл. 1 № 2 г	Точечная дуговая сварка профнастила к стальным балкам	м^2	0,09		-		-
	Е22-1-1 № 1 б	Приварка стоек для торцевой опалубки и направляющих из уголка 40´40	10 м шва	0,67		-	2,01	-
	Е4-1-34 Е Табл. 7, а	Установка торцевой опалубки	м^2	8,0	1,7	-	13,6	-
	Е22-1-1 № 1 б	Приварка направляющих из уголка 40´40	10 м шва	0,24		-	0,72	-
	Е1-6 № 23 а, 23 б	Подача армокаркасов и сеток автомобильным краном	100 т	0,32	3,8	1,9 (1,9)	1,22	0,61 (0,61)
	Е4-1-44 Б Табл. 2, б	Установка каркасов вручную	шт.		0,24	-	19,68	-
	Е4-1-44Б Табл. 2, б	Установка сеток вручную	шт.	22,0	0,24	-	5,28	-
	Е4-1-48 Табл. 5 № 1	Подача бетонной смеси к месту укладки бетононасосом	100 м^3	0,18	13,5	13,5 (13,5)	2,43	2,43 (2,43)
	Е4-1-49 Б Табл. 2 № 13 К = 1,2 (ПР-6)	Укладка бетонной смеси в конструкции плит	м^3		0,85	-	18,36	-
	Е4-1-54 № 9	Уход за бетонной поверхностью (поливка бетонной поверхности водой за 1 раз)	100 м^2		0,14	-	0,14	-
	Е4-1-34 Е Табл. 7, б	Разборка торцевой опалубки	м^2	8,0	1,2	-	9,6	-
Примечание - Калькуляция затрат не учитывает трудозатраты на монтаж и разборку бетоновода.

6.2 Календарный график производства работ представлен в таблице 12.

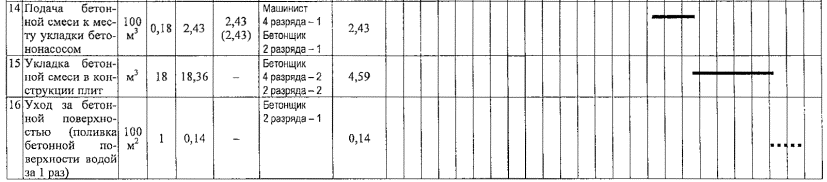

Таблица 12 - Календарный график производства работ

6.3 На основании таблиц 11 и 12 определены основные технико-экономические показатели на измеритель конечной продукции:

Продолжительность работ на 100 м², часы 24

Количество работающих в смену в максимальный период, чел. 9

Затраты труда, чел.-ч

- на измеритель конечной продукции (на 100 м²) 90,39

- на 1 м² перекрытия 0,9

Работа машин, маш.-ч 3,07

Выработка на 1 рабочего в смену, 1 м² перекрытия 3,7
