Методика энергетического расчета двигателя

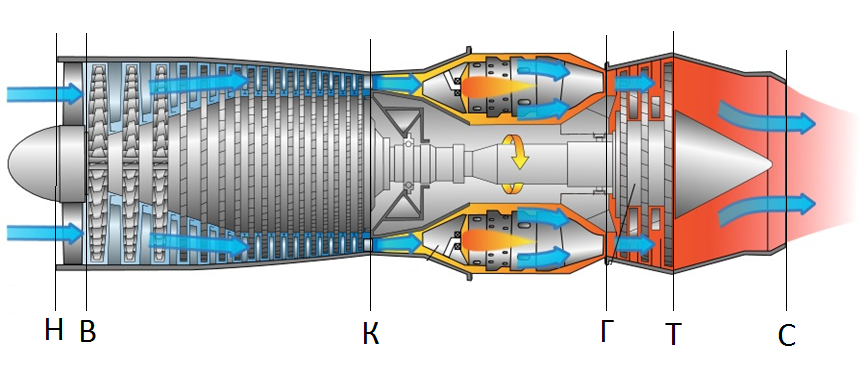

На рисунке 1.1 показана схема ТРД с характерными сечениями Н, В, Г, Т, С, между которыми расположены основные элементы двигателя: входное устройство, компрессор, камера сгорания, турбина и сопло. Проточная часть двигателя, по которой движется воздух, условно начинается с сечения Н, где воздух имеет атмосферные параметры и скорость движения относительно двигателя равную скорости полета самолета, и заканчивается на выходном срезе сопла сечением С, где продукты сгорания покидают двигатель со скоростью большей, чем скорость полета .

Все реальные термодинамические процессы, происходящие в элементах двигателя, рассчитываются на базе соответствующих идеальных процессов. При этом исходным для энергетического расчета является уравнение баланса энергии газа, перемещающегося вдоль стенок канала, причем, как с трением, так и без трения:

(1)

где: – тепло, подведенное к газу;

– приращение энтальпии газа;

– техническая работа, совершенная газом;

– приращение кинетической энергии газа.

В связи с тем, что:

(2)

где – энтальпия заторможенного потока газа, уравнение (1) можно представить в виде:

(3)

Уравнение (3) для энергетического расчета двигателя и его элементов более удобно, чем уравнение энергии в форме (1), т.к. при этом исключается из рассмотрения скорость движения газа по тракту двигателя.

За пределами двигателя, то есть до сечения Н (см. рисунок 2.1), скорость движения воздуха относительно двигателя равна скорости полета самолета. Энтальпия воздуха определяется состоянием атмосферы и равна:

где – теплоемкость воздуха при постоянном давлении;

– температура атмосферного воздуха.

Если в сечении Н воздух затормозить относительно двигателя, то на основании формулы (2) энтальпия заторможенного воздуха:

(4)

В связи с тем, что , где – температура заторможенного воздуха, то:

(5)

При торможении происходит процесс адиабатического сжатия воздуха и поэтому давление заторможенного воздуха определяется из условия:

(6)

где и – давление, соответственно, атмосферного и заторможенного воздуха;

– показатель адиабатического процесса для воздуха.

Учитывая, что , где – газовая постоянная для воздуха, и вводя критерий газодинамического подобия , где – скорость распространения звука в атмосферном воздухе, уравнением (5) и (6) можно придать вид:

(7)

(8)

Во входном устройстве двигателя, т.е. на участке Н – В (см. рисунок 1.1), течение воздуха происходит без теплообмена с внешней средой и без совершения технической работы (. В этом случае, согласно уравнению (3), и, соответственно, . Откуда следует, что т.е. энтальпия, температура и давление заторможенного потока воздуха остаются постоянными на всем участке Н – В.

В реальных условиях течение воздуха происходит с трением и, соответственно, с увеличением энтропии (рисунок 1.2). При этом температура воздуха остается неизменной, а давление из-за потерь кинетической энергии на преодоление сил трения уменьшается. В связи с изложенным, температура заторможенного воздуха в сечении В находится непосредственно из условия:

(9)

а давление выражается через с помощью коэффициента восстановления давления:

который учитывает гидравлические потери во входном устройстве, т.е.:

(10)

По известным и находится степень повышения давления во входном устройстве:

(11)

В компрессоре, т.е. на участке двигателя В – К (рисунок 1.1) течение воздуха происходит без теплообмена с внешней средой , но с совершением технической работы , которая при течении воздуха без трения, согласно уравнению (3), равна:

или

где – энтальпия заторможенного воздуха за компрессором.

В рассматриваемом случае характеризует работу в процессе В – К (рисунок 1.2). В уравнении (3) техническая работа сжатия учитывается со знаком минус, но в расчетах обычно принимается абсолютная величина . Поэтому:

или

(12)

где –степень повышения давления воздуха в компрессоре.

В реальных условиях (процесс В – К на рисунке 1.2) для сжатия воздуха от давления до требуется работа большая, чем в адиабатическом процессе В – К . Совершенство процесса сжатия воздуха в компрессоре оценивается адиабатическим КПД:

Поэтому:

(13)

Давление воздуха за компрессором находится из условия:

(14)

Для определения температуры заторможенного воздуха за компрессором следует учесть, что:

где , откуда:

(15)

В камере сгорания, т.е. на участке К – Г, течение газа происходит без совершения технической работы (, но с подводом тепла В этом случае из уравнения (3) следует, что:

и

(16)

где – энтальпия заторможенного газа на выходе из камеры сгорания.

В реальных условиях в камере сгорания в поток воздуха вводится топливо, что приводит к некоторому увеличению расхода газа . Однако расход топлива составляет от расхода воздуха менее 3% и в целях упрощения расчета первым можно пренебречь и принять, что Тем более это возможно вследствие того, что одновременно с приращением расхода газа за счет топлива происходит его уменьшение вследствие отбора воздуха для охлаждения турбины.

При сгорании топлива резко повышается температура и изменяется состав газа, что приводит к заметному увеличению его теплоемкости . С учетом этого и выражая:

Уравнение (16) можно записать в виде:

где – относительный расход топлива или масса топлива, приходящаяся на 1 кг воздуха;

– массовые расходы, соответственно, воздуха и топлива;

– теплотворная способность топлива;

– коэффициент полноты сгорания;

– теплоемкость газа на выходе из камеры сгорания;

– температура торможения газа на выходе из камеры сгорания.

Из уравнения (18) находится:

и далее коэффициент избытка воздуха:

где – действительное количество воздуха, приходящееся в двигателе на 1 кг топлива.

В реальных условиях в камере сгорания из-за гидравлических и тепловых потерь процесс подвода тепла идет не по изобаре К – Г (рисунок 1.2), а с понижением давления по линии К – Г. Потери давления в камере сгорания оцениваются коэффициентом:

где – давление заторможенного потока на выходе соответственно из компрессора и камеры сгорания.

В таком случае:

Работа турбины затрачивается на привод компрессора и вспомогательных агрегатов, а также на преодоление трения в подшипниках. В связи с тем, что на привод агрегатов и преодоление сил трения расходуется незначительная доля работы турбины, а расходы газа через турбину и воздуха через компрессор, как было отмечено, примерно одинаковы, то можно принять, что работы турбины и компрессора, отнесенные к 1 кг рабочего тела, примерно равны, т.е.:

В турбине, как и в компрессоре, течение газа происходит без теплообмена с внешней средой , но с совершением технической работы . В этом случае уравнение (3) имеет вид причем для реального процесса Г – Т, расширение газа в турбине: Так как в турбине газ расширяется, то работа турбины положительная и поэтому по знаку совпадает с и, следовательно, , откуда находится температура заторможенного газа за турбиной:

При адиабатическом расширении газа в турбине от давления до давления (процесс Г – Т ) работа турбины определяется выражением:

где – температура заторможенного газа за турбиной при адиабатическом расширении, или:

где – степень понижения давления газа в турбине;

– показатель адиабатического процесса для газа.

Совершенство турбины, как и компрессора, оценивается адиабатический КПД:

откуда следует, что:

и из выражения (24) находится:

С учетом этого определяется давление заторможенного газа за турбиной:

В сопле, т.е. на участке двигателя Т – С (рисунок 1.1), течение газа, как и во входном устройстве, происходит без теплообмена с внешней средой и без совершения технической работы. В этом случае уравнение (3) имеет вид и, следовательно, при отсутствии трения все параметры заторможенного газа по длине сопла остаются неизменными, т.е.:

Здесь , и – соответственно, энтальпия, температура, давление заторможенного газа на срезе сопла при адиабатическом истечении.

В выходном устройстве газ, при адиабатическом расширении (процесс Т – С на рисунке 1.2), разгоняется до скорости , которая согласно формуле (2) равна:

или

(28)

где –степень понижения давления в сопле;

- энтальпия, давление и температура газа на выходном срезе сопла при адиабатическом расширении (процесс Т – С на рисунке 1.2).

В соплах ТРД перепад давлений на основных режимах работы всегда больше критического:

(29)

а сопла применяются, как правило, сужающиеся. В этом случае:

(30)

и скорость истечения газа из сопла равна критической, или, иначе, скорости распределения звука в этом газе, т.е. местной скорости звука:

(31)

где – газовая постоянная продуктов сгорания.

В реальных условиях, т.е. при течении газа с трением (процесс Т – С на рисунке 1.2) действительная скорость истечения меньше теоретической и равна:

(32)

где – коэффициент скорости.

При этом давление остается практически равным и, согласно уравнению 30, равно:

(33)

Температура на выходном срезе сопла находится из условия:

и

(34)

В случае неполного расширения газа в сопле сила тяги двигателя выражается формулой:

где – массовый расход газа в сопле;

– площадь выходного среза сопла.

Откуда следует, что удельная сила тяги равна:

(35)

где – площадь среза сопла, отнесенная к расходу воздуха.

Согласно уравнению расхода и, следовательно:

где – плотность газа на срезе сопла.

С учетом этого:

(36)

Расход топлива, отнесенный к единице силы тяги, или удельный расход топлива равен:

(37)

Из уравнения (35) следует, что расход воздуха:

(38)

Так как , то расход топлива:

(39)
