Крыши и кровли

Полы.

Перекрытия по деревянным балкам.

Перекрытия по железобетонным балкам

Устройство перекрытий по железобетонным балкам допускается при наличии производственной базы (таблица 9). Пространство между балками заполняется легкобетонными, керамическими блоками или плитами. Расстояние между балками принимают 600, 800 и 1000мм при плитном накате и 600 мм – блочном заполнении. Железобетонные балки заделывают в стены на 200 мм. Торцы балок в наружных стенах утепляют термокладышами и гнездами бетонируют. На нижние полки укладывают накат из гипсобетонных плит или легкобетонные пустотные блоки. Гипсобетонные плиты выполняют толщиной 80-90 мм, длиной 395мм и шириной 510, 710 и 910мм.

Легкобетонные блоки применяют размерами: толщиной 250 мм, длиной 195 мм и шириной 510 мм (рис.10).

Перекрытия по деревянным балкам применяю только в зданиях со стенами из дерева и в каменных зданиях Ш степени огнестойкости высотой до 5 этажей.

Балки в зависимости от перекрываемого пролета и их сечения укладывают на расстоянии 0,6-1 м одна от другой. Висота прямоуголь­ной балки составляет 1/20-1/25 величины пролета. Предельным проле­том для таких балок считается 6 м.

Деревянные балки применяются двух типов:

ВД - с черепными брусками о двух сторон;

Б0 - с черепными брусками о одной стороны балки (таблица. 10).

Пространство между балками заполняют накатом из гипсовых, легкобетонных, фибролитовых плит или деревянных щитов, укладываемых по черепным брускам треугольной или прямоугольной формы, подшитыми заподлицо с нижней плоскостью балки. По накату в зависимости от назначения перекрытия укладывают тепло- или звукоизоляционный слой (рис. II).

Конструкции, типы покрытий полов жилых и общественных зданий следует назначать по СНиИ II –В.8-71 табл. I и 2. При отбора или разработке конструкций пола необходимо учитывать его эксплуатационные и эстетические свойства, эффективность и экономичность.

По однотипности применения чистых полов помещения гражданских зданий делятся на восемь гpyпп:

І - жилые комнаты в квартирах, общежитиях, гостиницах, санато­риях;

І І - палаты и медицинские помещения в учреждениях здравоохране­ния, санаториях, детские помещения и коридора в детских садах-яслях;

І І І - служебные помещения административных, проектных и научных организаций, классы и лаборатории и другие помещения учебных заве­дений, спортивные, актовые, зрительные, читальные залы;|

ІV - коридоры гражданских зданий всех видов и фойе зрелищных зданий, удаленные от входных дверей более чем на 20 м;

V - кухни жилых зданий;

VІ - детские туалетные в детских садах к больницах;

Рис. 10. Перекрытия по сборным железобетонным балкам

А – межбалочное заполнение; Б – с накатом из плит; В – с заполнением вкладышами; Г – опирание балок на стены; 1 – гипсобетонные плиты; 2 – легкобетонные вкладыши; 3 – железобетонные тавровые балки; 4 – звукоизоляционная прокладка; 5 – лага; 6 – чистый пол; 7 – песок; 8 – толь; 9 – теплоизоляция; 10 – стяжка; 11 – изоляция от шума; 12 – стяжка под чистый пол; 13 – чистый пол; 14 – заделка раствором; 15 – термовкладыш; 16 – опорная плита; 17 – штукатурка.

Таблица 10.

Эскиз	Пролет м	Сечения в мм при нагрузках на 1пог.м (кг)
	3,0	60х140 50х160	80х140 60х160 50х180	80х180 60х180	80х180
3,6	60х160 50х160	60х160 60х180 50х200	80х180 60х200	80х200
4,2	80х180 60х200 50х220	80х200 60х220	80х200 60х220	120х200 100х220 80х240
4,8	100х200 80х220	120х200 100х220 80х240	120х200 100х220 80х240	120х200 140х240
5,4	120х200 100х220 80х240	160х220 100х240	160х220 100х240	180х220 140х240
6,0	120х220 100х240	160х220 120х240	160х220 120х240	180х240

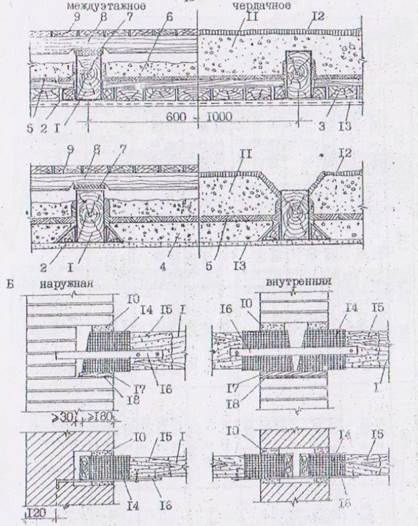

Рис. 11. Перекрытия по деревянным балкам

А – междуэтажные и чердачные перекрытия по деревянным брусчатым балкам с накатом; Б – опирание деревянных балок на каменную стену.

1 – балки; 2 – черепной брусок; 3 – щитовой накат; 4 – гипсобетонные плиты; 5 – известковая или глиняная смазка; 6 – изоляция воздушного шума (песок); 7 – упругая прокладка; 8 – лага; 9 – чистый пол; 10 – заделка раствором; 11 – теплоизоляция; 12 – стяжка; 13 – штукатурка; 14 – обертка толем на мастике; 15 – антисептирование; 16 – стальной анкер; 17 – антисептическая прокладка; 18 – толь в два слоя.

VII – торговые залы магазинов и предприятий общественного здания на первом этаже; III – коридоры гражданских зданий, а также фойе залов и торговые залы, расположенные на расстоянии менее 20м от входных дверей зданий, вестибюли, уборные, душевые, ванные, умывальные всех видов зданий.

Таблица 11.

Тип и материал пола	Группа помещений
I	II	III	IV	V	VI	VII	VIII
Бетонный шлифованный							●	●
Мозаичный							●	●
Из бетонных плит							●	●
Из мозаичных плит							●	●
Из керамических плит							●	●
Из шлакоситалловых плит							●	●
Дощатый	●	●	●	●	●		●
Из древесностружных плит	●		●	●	●
Из паркетных досок	●	●	●	●			●
Из штучного паркета	●	●	●	●			●
Из мозаичного паркета		●	●	●
Из линолеума	●	●	●	●	●	●
Из линолеума с теплоизоляционным слоем	●	●	●	●	●
Из полихлорвиниловых плит	●	●		●	●
Ковровый	●

СНиП II-В.8-71 предусматривает помещение определенных типов полов для групп основных помещений гражданских зданий (таблица II).

Особое внимание следует обращать на индустриальность конструкций. Преимущество отдают вариантам, в которых исключены мокрые пропитки и засыпки, предусмотрены укрупненные изделия, максимальная готовность конструкций перекрытия.

С целью сокращения трудоемкости деревянные полы по междуэтажными перекрытие следует выполнять из дощатых щитов, изготовляемых на заводе из шпунтованных досок, прибитых гвоздями к лагам (рис.12, 13).

Рис. 12. Полы на грунте

А - устраиваемые выше уровня отмостки и грунтовых вод; Б - то же, ниже уровня грунтовых вод; а - дощатые по лагам; б - из паркетной доски; в, г - паркетные по стяжке; д,е - из полимер­ных материалов и линолеума, по плите основания; ж, к, м - из керамических плиток; а, и, л - цементные; н — теплоизоляционного линолеума;

Г - паркетные доски; 2 - шпунтованные доски; 3 - лаги; 4 - прокладка из доски по слою толя; 5 - бетонный (кирпичный) столбик; 6 - подстилающий слой бетона; 7 - уплотненный грунт; 8 - паркет на мастике; 9 - цементная стяжка; 10 - гидроизоляция; 11 - линолеум; 12 - панель основания пола; 13 - керамические плитки; 14 - цементный раствор; 15 - пригрузочный слой бетона; 16 - склеечная гидроизоляция; 17 - теплозвукоизоляционный лино­леум.

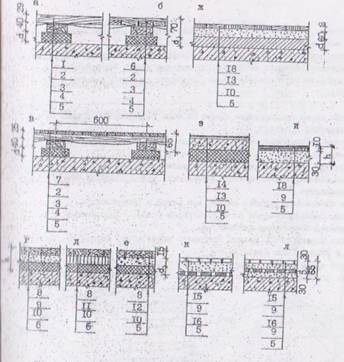

Рис. 13. Конструкции полов по мездуэтажным перекрытиям

а - из шпунтованых досок по лагам; й, в - дощатых щитов, паркетной доски; г, д, е, к - паркета; а, и - линолеума; к, л - керамических плиток.

1 - шпунтованные доски; 2 - прокладочный рубероид; 3 - лаги; 4 - ленточные звукоизоляционные прокладки; б - настил (плита) перекрытия; 6 - дощатый щит; 7 - паркетная доска: 8 - паркет

на мастике; 9 - стяжка из цементного раствора;.10 - сплошная

звукоизоляционная прокладка; 11 - литой асфальт; 12 - легкий бетон; 13 - панель основания пола; 14 - линолеум на мастике;

15 - керамическая плитка на цементном растворе; 16 - оклеечная гидроизоляция; 17 - теплоизоляционный линолеум.

Скатные крыши представляют собой системы пересекающихся нак­лонных плоскостей - скатов.

Наиболее часто применяемые формы скатных крыш: односкатные, двухскатные или щипцовые, четырехскатные (вальмовые).

Построение плана скатной крыши, представляющего собой соче­тание нескольких прямоугольников, производят, руководствуясь сле­дующими правилами:

- при одинаковых уклонах скатов все ребра и разжелобки в плане должны быть направлены по биссектрисам углов, образованных пересекающимися карнизными линиями;

- линия конька крыши должна проходить через точку пересече­ния ребер и разжелобков (рис.14).

Скатные крыши имеют несущую и ограждающую части. Несущая часть крыши состоит из деревянных или железобетонных стропил, стропильных ферм. Ограждающая часть состоит из верхней водонепро­ницаемой оболочки - кровли и основания под кровлю в виде обрешет­ки на деревянных брусков или досчатого настила.

Кровли в зависимости от материала устраивают из асбестоцементных плит, глиняной черепицы, кровельной листовой стали, рулонных материалов, деревянные и др. (таблица II). Детали устройства кровель показаны на рисунках 15, 16 и 17.

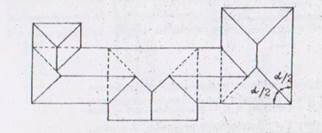

Рис. 14. Построение плана скатной крыши

Таблица 12. Размеры штучных кровельных материалов

Материал кровли	Размеры, мм
Длина	Ширина	Толщина
Волнистые асбестцементные листы			5,5
		5,5
Плоские асбестцементные листы: рядовые фризные
Керамическая черепица
Стальные листы			0,4-0,5

Рис. 15. Кровля из волнистых асбестцементных листов

а - карнизный узел: б - деталь конькового узла; в - деталь крепления листов; I - Т-образннй костыль; 2 - лоток; 3 - оцинкованная кровельная сталь; 4 - кобылка; 5 - карнизная плита; 6 - волнистые и асбестоцементные листы (ГОСТ 378-76 и ГОСТ 8423-75); 7 - деревянные бруски обрешетки; 8 - мауэрлат; 9 - толь; 10 - хомут; 11 - водосточная труба; 12 - досчатая стропильная нога: 13 - коньковый шаблон: 14 - оцинкованный гвоздь;.15 - шайба; 16 - панель перекрытия; 17 - утеплитель; 10 - ограждение кровли.

Рис. 16. Кровля из черепицы

а - вида черепицы (ГОСТ 1808-71); б – карнизный узел; в – коньковый узел; г – стыки черепицы;

1 – черепица ленточная пазовая; 2 – черепица пазовая штампован­ная; 3 - коньковая черепица; 4 - желоб; 5 - карнизная опалубка; 6 - кобылка; 7 - мауэрлат, 8 - толь; 9 - стропильная нога; 10 - бруски обрешетки; 11 - панель перекрытия;12 - утеплитель; 13 - проволока.

Деревянные наслонные стропила являются простейшим типом несущей конструкции скатных крыш. Их выполняют из брусьев, досок или пластин. Выбор конструктивной схемы стропил зависит от рас­положения в здании внутренних опор, их количества, ширины здания и уклона кровли (таблица 12).

Для построения стропильной системы в поперечном разрезе не­обходимо установить угол наклона стропильных ног в зависимости от материала кровли. Сечение элементов стропил принимается по конструктивным соображениям, уделяется внимание мерам обеспечивающим жесткость и устойчивость стропил применением дополнитель­ных элементов, согласно принятой конструктивной схеме (таблица 13).

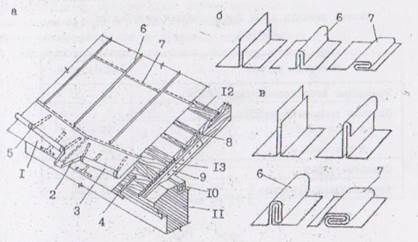

Рио. 17. Кровля из листовой стали

| - деталь покрытия свеса крыши; б - соединение листов с помо­щью одинарных фальцев; в - соединение листов с помощью двойных Фальцев;

I - карнизный спуск; 2 - лоток; 3 - желоб; 4 - костыль; 5 •- крюк; 6 - стоячий фальц; 7 - лежаний фальц; 8 - обрешетка; ¹ - кобылка; 10 - мауэрлат; 11 - карниз; 12 - доска; 13 - опалубка.

Стропильные ноги в нижней части опираются на подстропильный брус (мауэрлат), распределяющий нагрузку от стропил равномерно вдоль наружных стен.

Нижние концы стропильных ног через одну крепят к стене проволочными скрутками d = 4 - 6 мм ниже обреза стены. Верхние концы брусчатых стропильных ног врубают вполдерева и скрепляют болтами, а досчатые - впритык с накладками на гвоздях. Нагрузка от верхних стропильных ног передается на внутренние опоры системой прогонов, лежней, стоек и подкосов. Опорами стоек и подкосов служат внутренние стены (рис.18).

При четырехскатной (вальмовой) крыше прогон опираетсяна стойку вначале вальмы. Стойки опираются на продольный брус - лежень, в него врезают поперечные подкосы. При длине стропильной ноги более 5 м подкосы устанавливают под каждой парой стропильных ног. Для восприятия распора и повышения жесткости стропильных конструкций ставят горизонтальный элемент - ригель, связывающий между собой пары стропильных ног.

Таблица 12

Уклоны скатных крыш при различных материалах кровли

Материал кровли	Уклон, град.
Волнистые асбестоцементные листы	19-20
Плоские асбестоцементные листы в один слой в два слоя	34 - 45 25 - 30
Стальные листы	16 - 22
Керамическая черепица	40 - 45

Таблица 13

Сечения деревянных элементов наслонной стропильной системы

Наименование элемента	Мате риал	Сечение, мм
высота	ширина
Подстропильный брус (мауэрлат)	брусья
Прогоны и лежень	брусья
Прогоны	доски
Стойки и подкосы	брусья
доски
Стропильные ноги	брусья
	доски
/ Кобылки	доски
Ригели	доски

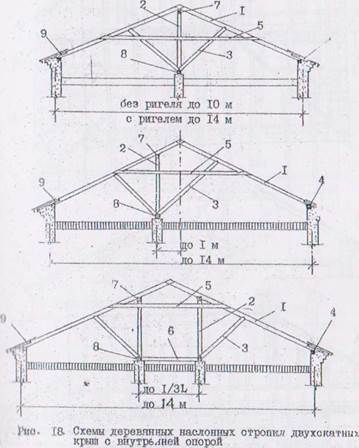

В четырехскатных крышах устанавливают диагональные ноги, которые одним концом опираются на углах здания мауэрлаты, а верхние опирают на прогон правильном расположении или на прибоины, прикрепляемые к торцам ближайшей пары стропильных ног, в трехпролетных зданий семетричным расположением внутренних опор (рис. 19 и 20).

1 - стропильная нога; 2 - стойка; 3 - подкос; 4 - подстропильный брус (мауэрлат); 5 - ригель, 6 - распорка; 7- верхний прогон; 8 - лежень; 9 - кобылка.

Рис. 19. Наслонные стропила вальмовой крыши с односиметричной внутренней опорой.

А - план стропил; Б - поперечный разрез; В – продольный разрез; 1 - стропильная нога; 2 - стойка; 3 - подкос; 4 - подстропильный брус; 5 - ригель; 6 -- верхний прогон: 7 - лежень; 8 - накосная стропильная нога; 9 - нарожник; 10 - кобылка; 11 - шипренгель; 12 - распорка.

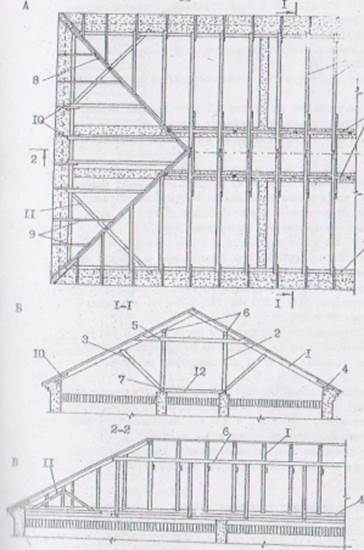

Рис. 20. Наслонные стропила вальмовой крыши с двумя внутренними опорами

А - план стропил; Б - поперечный разрез; В - продольный разрез; 1 - стропильная тога; 2 - стойка; 3 - подкос; 4 - подстропильный брус; 5 - ригель; 6 - верхний прогон: 7 - лежень; 8 - накосная стропильная нога; 9 - нарожник; 10 - кобылка; 11 - ширенгель;12 - распорка.

На диагональные стропильные ноги опирают укороченные стропильные ноги - нарожники и сопрягают с ними врубками. Опирание нарожников производят в разбежку. При устройстве стропил из лесоматериа­ла обязательно следует предусматривать в местах опирания на каменную кладку гидроизоляцию и обеспечивать свободный доступ для их осмотра при эксплуатации.

Детали брусчатых и досчатых наслонных стропил показаны на рис. 21, 22, 23 и 24.

Слуховые окна располагают на высоте 1,2 м от засыпки чердачно­го перекрытия. Для проветривания и освещения чердака проектируют не менее двух слуховых окон. На плане стропил показывают слуховые окна через каждые 15-20 м.

Сборные дощатые стропила

Сборные дощатые стропила состоят из опорных поперечных фермочек, продольных рам, укороченных стропильных и карнизных щитов. Щиты состоят из дощатых стропил с обрешеткой или опалубкой. Щиты между собой соединяют металлическими накладками (рис. 25).

Стропила железобетонные сборные

Сборные железобетонные стропила для схем зданий с одной и дву­мя внутренними опорами состоят из поперечных железобетонных ферм и стропильных балок, железобетонных стропильных ног, опираемых на про­гон по столбикам: бетонному 200 х 200 мм, 250 х 250 мм или кирпиному 380 х 380 ли (рис.26 и 27).

Железобетонные стропила устанавливают с шагом до 2000 мм; в стропильные железобетонные ноги на глубину 20 мм введены деревян­ные бобышки размером 50 х 100 х 160 мм для крапления обрешетки.

Л е с т н и ц ы

Лестницы представляют собой несущие конструкции; состоящие из чередующихся наклонных ступенчатых элементов - маршей и горизонтальных плоскостных элементов - п л о щ а д ок. Лестницы размещают в специально выделенных помещениях - лестничных, клетка»:

Для определения размеров лестниц и лестничной клетки необходи­мо знать высоту этажа, выбрать схему лестницы и размеры ступеней (таблица 14).

Таблица 14

Размеры ступеней лестниц при различных уклонах

Элементы ступени	Размер ступени при уклонах, n
1:2 (26°40')	1:1,75(29°45')	1:1,5(33°45')
Проступь "b"
Подступенок "h'

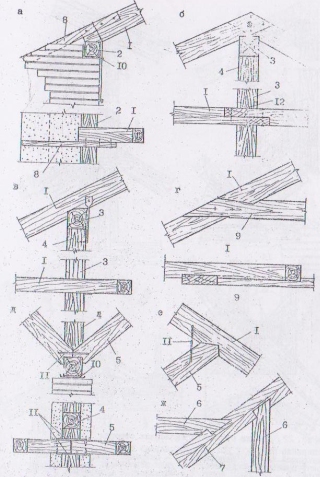

Рис. 21. Детали брусчатых наслонных стропил

а – карнизный узел; б – коньковый узел; в – опирание стропильной ноги на прогон; г – крепление схватки к стропильной ноге; д – опирание стойки и подкосов; е – стык к стропильной ноги и подкрса; ж – врубка нарожников в накосную ногу; 1 – стропильная нога; 2 – мауэрлат; 3 – прогон; 4 – стойка; 5 – подкос; 6 – нарожник; 7 – накосная нога; 8 – кобылка; 9 – схватка (ригель); 10 – толь; 11 – костыль; 12 – болт.

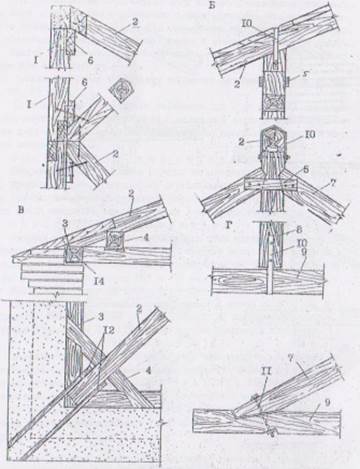

Рис. 22. Детали брусчатых наслонных стропил

А - опирание накосных ног на стропильные ноги; Б - узел опирания накосной ноги на шпренгель; В - опирание наносных ног на мауэрлат при помощи коротыша; Г —узлы шпренгеля; 1 - стропильная нога; 2 - накосная нога; 3 - мауэрлат; 4 - коротыш; 5 - на­кладки; 6 - прибоина;7 - верхний пояс шпренгеля; 8 - бабка шпренгеля; 9 - затяжка шпренгеля; 10 - хомут из полосовой стали; 12 - болт; 12 - кобылка.

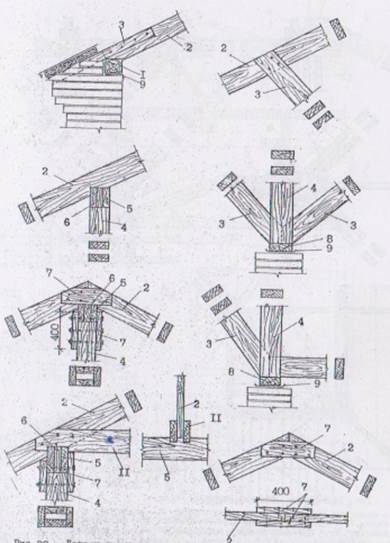

Рис. 23. Детали дощатых стропил

1 – мауэрлат; 2 – стропильная нога; 3 – кобылка; 4 – стойка; 5 – прогон; 6 – прокладка; 7 – накладка; 8 – прокладка; 9 – толь.

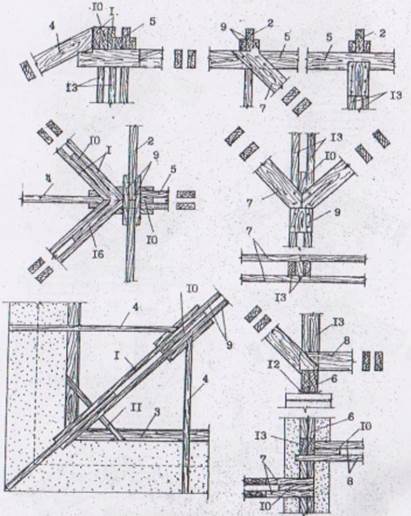

Рис. 24. Детали стропил

1 – накосная нога; 2 – стропильная нога; 3 – мауэрлат; 4 – нарожник; 5 – прогон; 6 – лежень; 7 – подкос; 8 – распорка; 9 – накладки; 10 – прокладки; 11 – накосный ригель; 12 – толь; 13 – стойка.

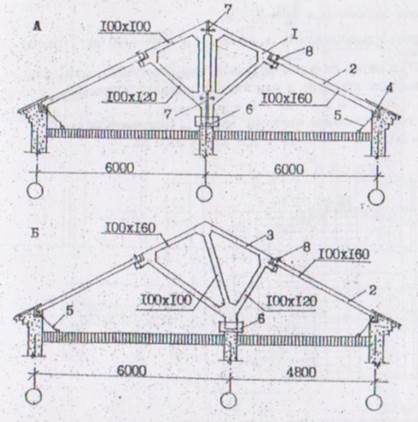

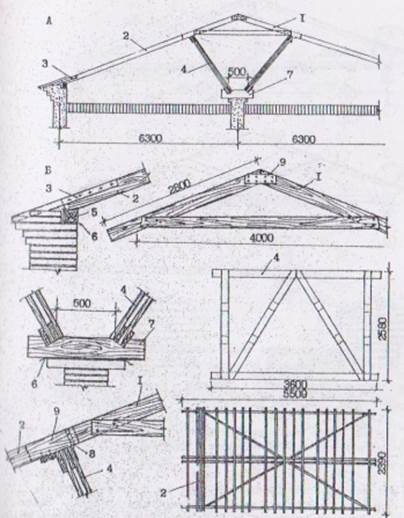

Рис. 25. Сборные дощатые стропила.

А – поперечный разрез крыши; Б – детали сборных дощатых стропил; 1 – стропильная фермочка; 2 – стропильный щит; 3 – карнизный щит; 4 – продольная рама; 5 – мауэрлат; 6 – толь; 7 – опорный элемент; 8 – кляммера; 9 – накладка.

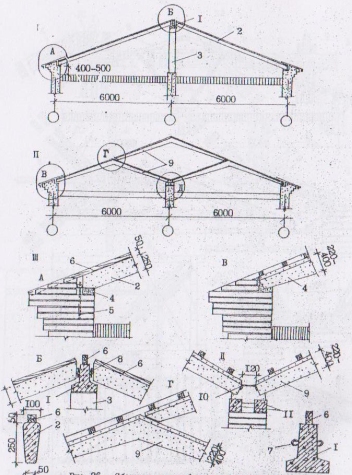

Рис. 26. Сборные железобетонные стропила.

I – из железобетонных стропильных балок; II – из железобетонных фермочек; III – детали стропил из железобетонных балок и фермочек; 1 – железобетонный прогон; 2 – железобетонная стропильная балка; 3 – кирпичный или железобетонный столб; 4 – бетонная подушка; 5 – анкер; 6 – деревянный брусок; 7 – петля; 8 – крюк; 9 – железобетонная фермочка; 10 – сварка с закладными деталями; 11 – жедезобетонные бруски.

Рис. 27. Сборные железобетонные стропила

А – симметричные; Б – несимметричные; 1 – железобетонная полу ферма; 2 – железобетонная стропильная балка; 3 – железобетонная ферма; 4 – проушина; 5 – проволочная скрутка; 6 – опорный элемент 400х500х120 с гнездом 300х140х60; 7 – анкер и проушина; 8 – соединительный болт.

Минимальные размеры ширины лестничных площадок и маршей эвакуационных лестниц устанавливают в соответствии с назначением здания: 1,2 и 1,05м – в жилых домах; 1,35 – 1,5м – в клубах и кинотеатрах; 1,2 – 1,35мм – в остальных зданиях.

Приемы построения лестницы (разбивка в плане и разрезе) показаны на примере двухмаршевой лестницы с уклоном 1:2, при высо­те этажа Н=3,0м, ширине марша b=1,05м и ширине лестничных пло­щадок С1 и С₂ =1,2м.

Минимальная ширина лестничной клетки "В" в чистоте определяется как сумма ширин маршей и минимально допустимой величины зазора между ними 0,1м.

В=28+10=2х105+10=220мм.

Высота одного марша Н = 3,0 =1,5м.

2 2

Число подъемов (подступенков) в марше n = 1500/150=10 шт.

Число проступей n ' в марше на единицу меньше чем подступенков, так как плоскость верхней проступи и лестничной площадки совпадают.

n ' = n - 1 = 10 - 1 = 9 шт.

Длина горизонтальной проекции марша l (заложение марша).

l =300 n ' = 300(n -1) = 300 х 9 = 2700 мм.

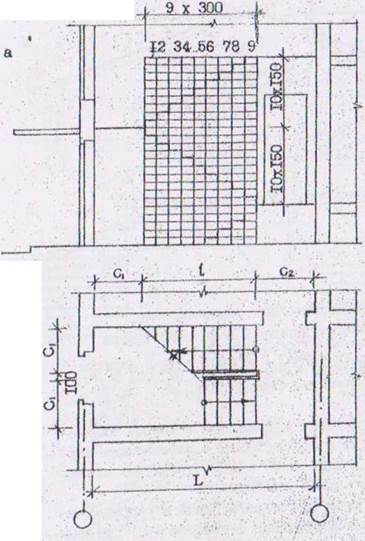

Рис. 28. Построение лестницы разрез; б - план лестничной клетки.

Рис. 29. Схема-разрез лестничной клетки.

Полная длина лестничной клетки L составит сумму заложения марша и ширин этажной и промежуточной площадок

L = l + 2с = 2700 + 2 х 1200 = 5100 мм.

Графическая разбивка лестницы в соответствии с полученными размерами (построение профиля) осуществляется так: в продольном разрезе лестничной клетки высоту этажа делят по числу подступенков онкими горизонтальными линиями, а в плане - заложение марша - по числу проступей и переносят их на разрез. В образовавшейся прямоугольной сетке вычерчивают профиль лестницы. При вычерчивании лестницы исходят из правила: проступи маршей, ходящихся у лест­ничной площадки, размещают на одной вертикали (рис.28,29). Конструктивные решения лестниц показаны на рис.30.

Рис. 30. Конструктивные решения лестниц

А - железобетонные сборные лестницы с П-образными кесооными маршами; Б - то же, с плитными маршами без фризовых ступеней; В – с бетонными ступенями и плитами по металлическим косоурам; Г – с бетонными ступенями и плитами по железобетонным косоурам.

Заполнения проемов в стенах

Для зданий массового строительства применяют преимущественно деревянные стандартные конструкции оконных блоков со светопрозрачным заполнением из силикатного стекла.

Размеры проемов в наружных стенах назначают по требованиям естественной освещенности. Стандартные типы и габаритные размеры окон даны на рисунках 31 и 32.

Стандартные конструкции окон выполняют с двойным остеклением в спаренных или раздельных переплетах и с тройным остеклением.

Рис. 31. Стандартные габариты деревянных оконных блоков для жилых зданий

Рис. 32. Стандартные габариты деревянных оконных блоков для общественных зданий

Выбор конструкции окна зависит от климатических условий (таблица15).

Расчетная зимняя температура воздуха в град.	Конструкция окна
до минус 26°	с двойным остеклением в спарен­ных переплетах
от минус 27° до минус 31°	с двойным остеклением в раздельных переплетах
ниже минус 31°	с тройным остеклением

Детали установки деревянных оконных блоков и стандартный се­чения деревянных оконных блоков показаны на рис. 33 и 34.

Установка балконных дверей с раздельными и совмещенными по­лотнами, а также типы и габариты балконных дверей жилых зданий показаны на рис.35 и 36.

Входные двери, как правило, проектируют деревянными остеклен­ными, что обеспечивает естественное освещение тамбуров и вестибю­лей. Стандартные внутренние двери имеют также деревянную конструкцию.

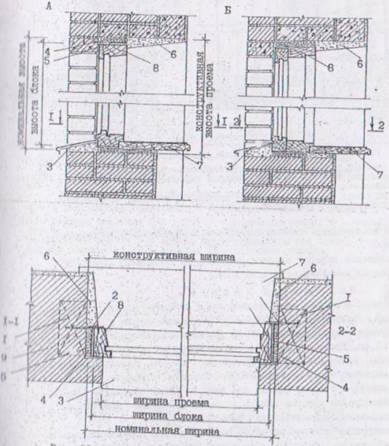

Рис. 33. Детали установки оконных блоков в стенах

А - со спаренными переплётами; Б - с раздельными переплетами; 1 - деревянная антисептированная пробка; 2 - стальной костыль; 3 - слив из оцинкованной кровельной стали; 4 - конопатка; 5 - рубероид; 6 - штукатурка; 7 - подоконная доска; 8 - оконная коробка; 9 - каменная стена.

Рис. 34. Стандартные сечения деревянных оконных блоков

А - сечение оконного блока с двойным остеклением в спаренных переплетах; Б - то же, в раздельных переплетах; В - с тройным остеклением;

1 - коробка; 2 - переплет; 3 - упругая прокладка; 4 - наплав; 5 - замазка; 6 - деревянный штапик.

Их проектируют одно- и двухпольными глухими или остекленны­ми (рис.37).

Установка коробок входных дверей и во внутренних стенах и перегородках показаны на рис.38 и 39.

Балконы и лоджии

Балконы и лоджии представляют собой открытые приквартирные помещения, связывающие внутреннее пространство здания с внешним.

Глубина открытых помещений по функциональным требованиям до­стигает 1,4м. Протяженность и форма их плана выбираются по функ­циональным, композиционным соображениям (рис.40). Наряду с балко­нами и лоджиями протяженностью на 1-2 комнаты возможны балконы протяженностью по всему фасаду или даже по всему периметру зда­ния. Разнообразны и формы планов открытых помещений: прямоуголь­ные трапецевидные, полукруглые, пилообразные и т.п.

Конструкцию балкона образуют горизонтальная железобетонная плита, ограждение, гидроизоляция и пол. Плиту балкона проектируют как консольную или балочную с различным опиранием в зависимости от конструкции наружных стен дома и его конструктивной системы.

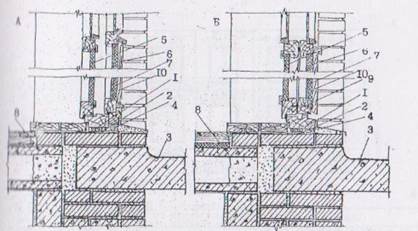

Рис. 35. Установка балконных дверей

А - с раздельными полотнами; Б - с совмещенными полотнами;

1 - дверная коробка; 2 - толь; 3 - балконная плита; 4 - коно­патка; 5 - древесностружечная плита; 6 - твердая древесноволокнистая плита; 7 - мягкая древесноволокнистая плита; 8 - панель перекрытия; 9 - стяжка; 10 - дощатая обшивка.

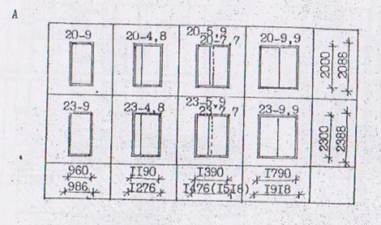

Рис. 36. Типы и габариты балконных дверей жилых зданий

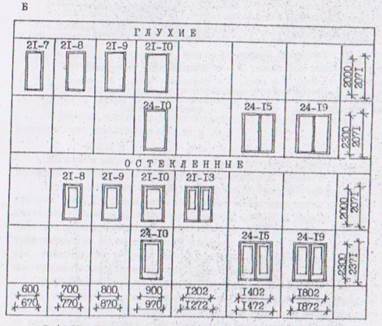

Рис. 37. Номенклатура деревянных входных и внутренних дверей

А - входные двери; В - внутренние двери.

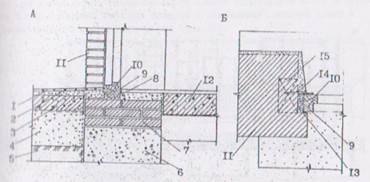

Рис.38. Установка коробки входных дверей в зданиях с кирпичными стенами

А - вертикальный разрез; Б - горизонтальный разрез; 1 - керамическая плитка на цементном растворе: 2 - цементнопесчаная стяжка; 3 - плита входной площадки; 4 - песчаная подушка; 5 - уплотненный грунт; 6 - фундаментный блок; 7 - кир­пичная кладка; 8 - антисептированный брус; 9 - прокладочный рубероид; 10 - дверная коробка; 11 - наружная стена; 12 - пол тамбура; 13 - конопатка; 14 - ерш; 15 - дверная коробка.

Рис. 39. Установка коробок во внутренних стенах и перегородках

А - в стене; Б - в перегородке; 1 - дверная коробка; 2 - дверное полотно; 3 - внутренняя кирпичная стена; 4 - гибсобетонная перегородка; 5 - наличник; 6 - конопатка; 7 - плинтус; 8 - гипсоцементный раствор; 9 - гипсоцементобетонная плита; 10 – доска вкладыш; 11 - плита, перекрытия.

Рис. 40 - Открытые помещения (балконы и лоджии)

а - открытый балкой; б - балкон с ветрозащитными экранами: в - встроенная лоджия; г - выносная лоджия; д - встроенная лоджия-балкон; е - выносная лоджия-балкон; 1 - плита балкона (лоджии); 2 - ограждение балкона (лоджии); 3 - ветрозащитный экран.

Консольная плита передает на конструкции здания вертикальную ре­акцию и опорный изгибающий момент.

В зданиях со стенами из кирпича, камня или легкобетонных бло­ков вертикальную реакции воспринимает стена, а опорный момент - удерживающий момент вертикальной пары рил, создаваемый пригрузкой балконной плиты массой наружной стены;

Для каменных зданий рекомендуется применять железобетонные балконные штаты длиной 2390, 2690, 3290, 3590 и 3890. При этом градация размеров (300мм) сохраняется, чем достигается увязка с конструкциями стен. Балконные плиты крепят защемлением плиты в кладке стены и сваркой стальных анкеров с закладными деталями плиты железобетонной опорной перемычки (рис.41).

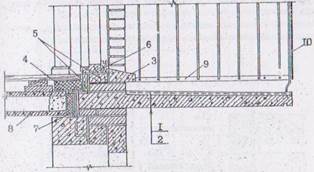

Рис. 41, Элементы конструкции балконов в каменных стенах

1 - цементный пол с железнением, армированный стальной сеткой; 2 - железобетонная балконная плита; 3 - ступень балкона; 4 - утеплитель; 5 - деревянные бруски; 6 - дверная коробка; 7 - стальной анкер; 8 - плита перекрытия; 9 - ограда; 10 - экран на листового асбестоцемента.

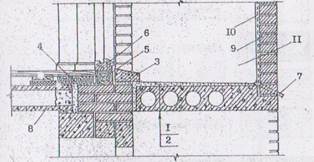

Рис. 42. Элементы конструкций лоджий в каменных стенах

1 - цементный пол с железнением поверхности, армированной стальной сеткой; 2 - железобетонная плита лоджии с круглыми пустотами; 3 - ступень лоджии; 4 - утеплитель; 5 - деревянный брус; 6 - дверная коробка; 7 - водосточный патрубок; 8 - плита перекрытия;- 9 - кладка стенки ограждения лоджии; 10 - цемент­ная штукатурка, армированная стальной сеткой; 11 – поперечная стена лоджии.

Конструкцию встроенной лоджии образуют наружные стены и плиты перекрытий о гидроизоляцией, полом и ограждений. Плиту перекрытия лоджии проектируют балочной и выполняют из сборных железобетонных элементов многопустотного или сплошного сечения (рио.42).

Конструкции выносных лоджий состоят из дополнительных, перпен­дикулярных фасаду стенок лоджий, перекрытий и ограждений.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, принятые в методических указаниях:

Приложение 1

Приложение 2

Приложение 3

В графах основных надписей указывают:

в графе 1 - сокращенное название вуза, факультета, номер студенческого билета, номер курсового проекта (КП №1);

в графе 2 - наименование проекта;

в графе 3 - наименование задания;

в графе 4 - наименование изображений помещенных на данном листе;

в графе 5 - литеру "У" (учебные чертежи);

в графе 6 - порядковый номер листа;

в графе 7 - общее количество листов проекта;

в графе 8 - полное наименование кафедры;

в графе 9 - снизу вверх "Студент", "Консультант", "Нормоконт­роль", "Зав.кафедрой".

Графу "Нормоконтроль" подписывает преподаватель кафедра, конт­ролирующий графическую часть проектов на предмет соответствия их требованиям СПДС, ЕСКД и т.д.;

в графах 10, 11 и 12 - соответственно фамилия, подпись, дата.

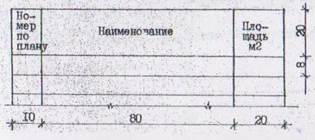

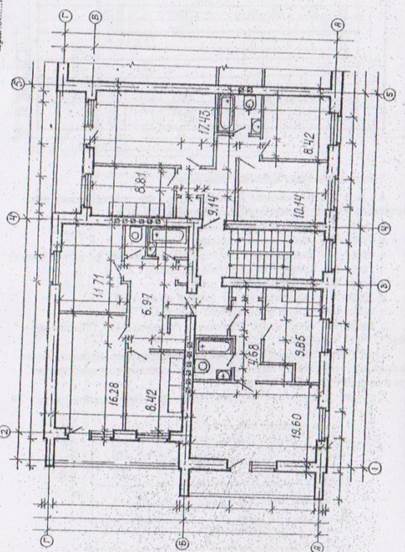

Экспликация помещений

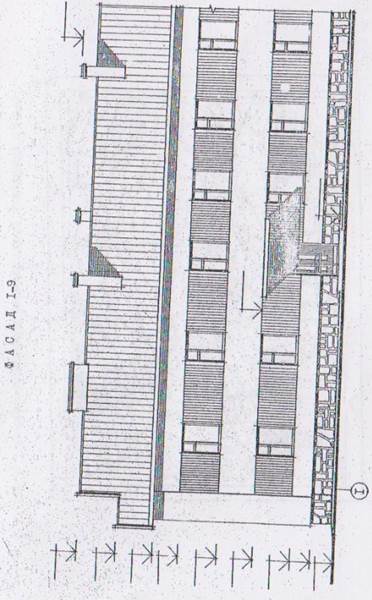

Приложение 4

Приложение 5

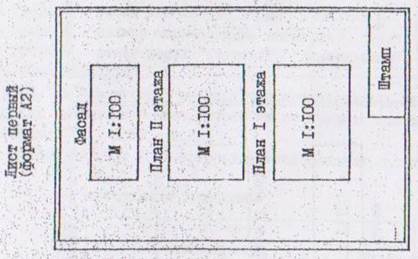

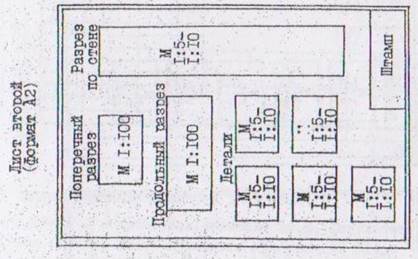

Приложение 6

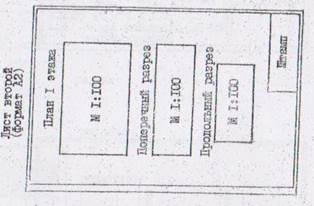

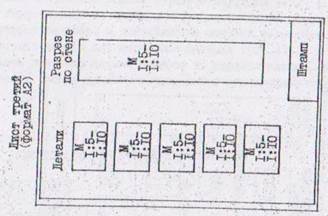

Приложение 7

Приложение 8

Дата добавления: 2015-04-24
