Устройство карданной муфты

Карданная муфта

Карданная муфта соединяет вал тягового двигателя с валом шестерни редуктора и служит для передачи тягового усилия от двигателя к колесной паре или тормозного усилия от колесной пары к двигателю при торможении.

Тяговый двигатель укреплен на кронштейнах рамы тележки и полностью подрессорен вместе с ней на буксовых рессорах. Редуктор же укреплен на оси колесной пары. Вследствие этого в процессе движения вагона и при просадке буксовых рессор валы тягового двигателя и редуктора смещаются в пространстве один относительно другого во всех направлениях. Вследствие этого возможно только шарнирное соединение валов, для чего и применена карданная муфта.

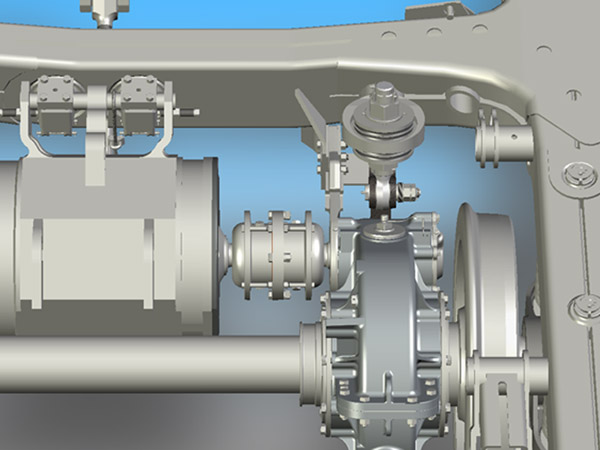

Рис. 7.1. Карданная муфта

Карданная муфта допускает:

• параллельное смещение валов друг относительно друга до 8 мм
• угловое смещение до 2,5°
• взаимное продольное смещение до 10 мм

Карданная муфта состоит из двух одинаковых полумуфт, соединенных после установки на концах валов тягового двигателя и редуктора болтами.

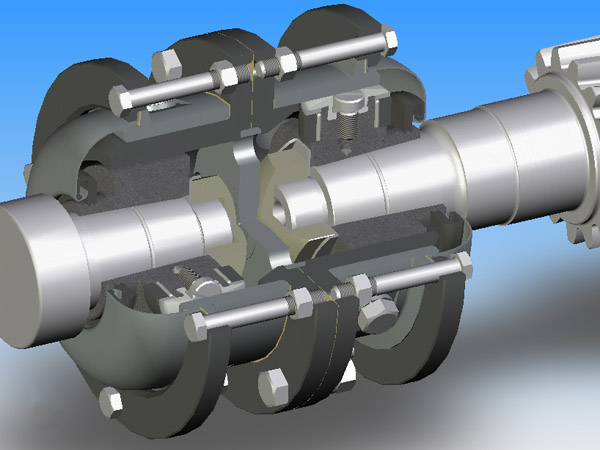

Рис. 7.2. Карданная муфта

В каждую полумуфту входят следующие детали:

• кулачок с двумя игольчатыми подшипниками и двумя колпачками
• закрепительная колпачковая гайка с пластинчатой шайбой
• корпус-вилка
• стакан
• уплотнительный щит
• четыре длинных болта с контрящими гайками

При соединении полумуфт между собой устанавливается общая центрирующая шайба и уплотнительная прокладка из прессшпана. Полумуфты соединяются четырьмя призонными болтами.

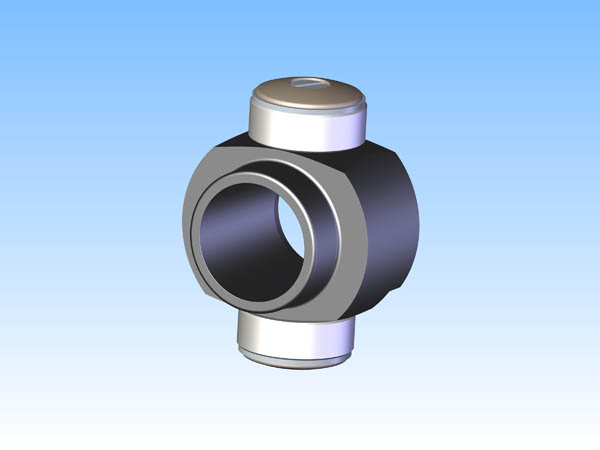

Рис. 7.3. Кулачок в сборе

Кулачок представляет собой втулку с двумя цапфами диаметром 37 мм. Втулка имеет конусное отверстие (1:10) для горячей бесшпоночной посадки на конусный конец вала. Оси цапф перпендикулярны к оси отверстия. На цапфы надевают ролики в виде колец. Между роликом и цапфой размещают иглы, применяемые обычно в игольчатых подшипниках. Иглы устанавливают вплотную друг к другу. По ним происходит вращение ролика на цапфе.

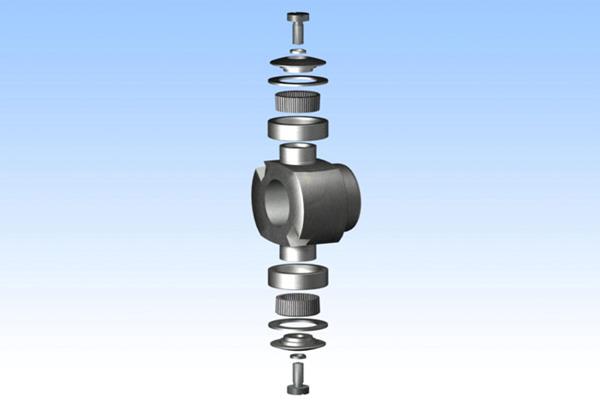

Рис. 7.4. Элементы кулачка

Примечание.

Вместо набора иголок возможно применение капроновой втулки.

Каждая цапфа на торце имеет гнездо под ножку грибовидного колпачка и уходящее вглубь отверстие с резьбой под болт крепления колпачка.

Грибовидные колпачки служат для закрепления игольчатых подшипников на цапфах. Наружная поверхность колпачка имеет сферическую форму.

Вилка представляет собой открытый цилиндр с фланцем. По образующей цилиндра расположены два полуовальных выреза, в которых размещают ролики колпачка. Места упора роликов в боковые кромки вырезов, где осуществляется передача усилия, наплавляют специальным твердым сплавом для повышения износостойкости и шлифуют.

Рис. 7.5. Вилка

Во фланце корпуса имеется восемь отверстий, из которых четыре диаметром 16 мм служат для установки призонных болтов, соединяющих полумуфты между собой, и четыре других отверстия под болты, стягивающие укрепляющее кольцо и фланец вилки.

Стакан, являющийся кожухом для полумуфты, выполнен в виде открытого полого цилиндра. Он размещен на корпусе и перекрывает вырезы в нем. В стенках цилиндра имеются два резьбовых отверстия, закрываемых пробками. Через них добавляют смазку в полумуфту.

Рис. 7.6. Стакан

Передний торец стакана упирается во фланец вилки. Между ними для обеспечения плотности ставят прессшпановые прокладки. Задний торец стакана имеет небольшой бурт для крепления щита. По окружности щита предусмотрена кромка, которая загибаясь входит внутрь муфты, что препятствует выбросу смазки наружу.

Укрепляющее кольцо, совместно с четырьмя длинными болтами, ввертываемыми во фланец вилки, зажимают стакан и уплотнительный щит, то есть соединяют в одно целое детали полумуфты.

Рис. 7.7. Укрепляющее кольцо

Уплотнительный щит изготавливают штамповкой из листовой стали. Внутренний диаметр его дополнительно отбортован внутрь, что препятствует выбросу смазки из муфт. Щит имеет выпуклость наружу.

Рис. 7.8. Уплотнительный щит

Центрирующая шайба применяется одна на две полумуфты. Она представляет собой диск толщиной 14-16 мм. В средней части диска с обеих сторон вышлифованы вогнутые сферы - места упора шайбы в закрепительные гайки кулачков. Шайба центрирует собранные полумуфты. Для обеспечения точности соединения центрирующую шайбу выполняют под напряженную посадку в вилки плумуфт. В шайбе сделаны четыре отверстия, через которые внутренние плоскости полумуфт сообщаются одна с другой.

Рис. 7.9. Центрирующая шайба

Посаженный на вал кулачок зажимает гайка. Ее крепят пластинчатой шайбой, которая имеет две лапки, отгибающиеся в пазы на кулачке.
