Гидравлического транспорта

Назначение и общее устройство установок

План лекции

И ПНЕВМАТИЧЕСКИЙ ТРАНСПОРТ

ЛЕКЦИЯ 8. ГИДРАВЛИЧЕСКИЙ

8.1 Назначение и общее устройство установок гидравлического транспорта

8.2 Механическое оборудование установок гидравлического транспорта

8.3 Назначение и общее устройство установок пневматического транспорта

8.4 Механическое оборудование установок пневматического транспорта

8.5 Расчет гидро- и пневмотранспортных установок

8.5.1 Расчет установок напорного гидротранспорта

8.5.2 Расчет установок самотечного гидротранспорта

8.5.3 Расчет установок пневмотранспорта

Контрольные вопросы

Установки гидравлического транспорта (рис. 8.1) служат для перемещения насыпного груза по трубам и желобам в струе жидкости (воды) [3]. Смесь груза с водой называется гидросмесь или пульпа. Принцип действия гидравлических транспортных установок заключается в передаче энергии движущейся воды частицам насыпного груза и перемещении их с большой скоростью.

Гидротранспортные установки разделяют на напорные и безнапорные. По желобам (каналам) пульпа перемещается самотеком в сторону движения. По трубопроводам пульпа перемещается самотеком или под напором с помощью насоса: в горизонтальном направлении, вниз или вверх.

Гидротранспорт применяется в котельных ТЭС (для уборки золы, шлака); на металлургических заводах (для уборки шлаков); в горной промышленности (подъем на поверхность угля, руды и подача в шахты закладочного материала); на обогатительных фабриках; в химической промышленности; в строительстве (перемещение размытого струей воды грунта).

Преимуществами гидротранспортных установок являются: компактность трубопроводов; герметичность; высокая производительность; большая длина транспортирования по сложной трассе; простота технического обслуживания; возможность создавать любую по очертаниям трассу; автоматизация процесса транспортирования; обеспечение загрузки и разгрузки в любой точке трассы.

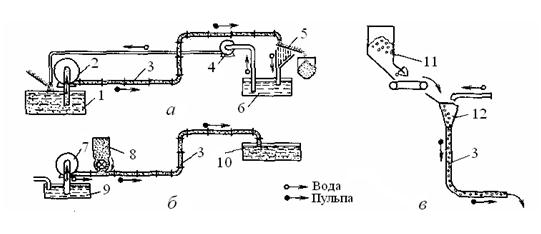

Рис. 8.1. Схемы гидротранспортных установок:

а – с пульпонасосом; б – с водяным насосом и питателем; в – самотечная;

1 – водопровод; 2 – пульпонасос; 3 – пульпопровод; 4 – насос для чистой воды;

5 – водоотделительный грохот; 6 – резервуар для пульпы; 7 – водяной насос;

8 – бункер с питателем; 9 – резервуар для воды; 10 – резервуар для пульпы;

11 – бункер для породы; 12 – смесительная воронка

К недостаткам относятся: ограничение ассортимента транспортируемых грузов (по гранулометрическому составу); повышенный износ трубопровода; увеличенный расход энергии; потребность в больших количествах воды и опасность ее замерзания в зимних условиях; повышенная влажность в закрытых помещениях.
