Установки погружных электроцентробежных насосов (УЭЦН)

БЕСШТАНГОВЫЕ СКВАЖИННЫЕ НАСОСНЫЕ УСТАНОВКИ

ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ СКВАЖИН ШТАНГОВЫМИ НАСОСАМИ

Устье скважины должно быть оборудовано арматурой и устройством для герметизации штока.

Обвязка устья периодически фонтанирующей скважины должна позволять выпуск газа из затрубного пространства в выкидную линию через обратный клапан и смену набивки сальника штока при наличии давления в скважине.

До начала ремонтных работ или перед осмотром оборудования периодически работающей скважины с автоматическим, дистанционным или ручным пуском электродвигатель должен отключаться, а на пусковом устройстве вывешивается плакат: «Не включать, работают люди».

На скважинах с автоматическим и дистанционным управлением станков-качалок вблизи пускового устройства на видном месте должны быть укреплены плакаты с надписью «Внимание! Пуск автоматический». Такая надпись должна быть и на пусковом устройстве.

Система замера дебита скважин, пуска, остановки и нагрузок на полированный шток (головку балансира) должны иметь выход на диспетчерский пункт.

Управление скважиной, оборудованной ШСН, осуществляется станцией управления скважиной типа СУС-01 (и их модификации), имеющий ручной, автоматический, дистанционный и программный режим управления. Виды защитных отключений ШСН: перегрузка электродвигателя (>70 % потребляемой мощности); короткое замыкание; снижение напряжения в сети (<70 % номинального); обрыв фазы; обрыв текстропных ремней; обрыв штанг; неисправность насоса; повышение (понижение) давления на устье.

Для облегчения обслуживания и ремонта станков-качалок используются специальные технические средства такие, как агрегат 2АРОК, маслозаправщик МЗ-4310СК.

В УШСН наиболее ответственное и слабое звено-колонна насосных штанг — проводник энергии от привода, расположенного на поверхности.

В связи с этим разработаны насосные установки с переносом привода (первичного двигателя) в скважину к насосу. К ним относятся установки погружных центробежных, винтовых и диафрагменных электронасосов. Электроэнергия в этом случае подается по кабелю, закрепленному на НКТ. Имеются глубинные насосы, например, гидропоршневые, струйные, которые используют энергию потока рабочей жидкости, подготовленной на поверхности и подаваемой в скважину по трубопроводу (НКТ).

Область применения УЭЦН — это высокодебитные обводненные, глубокие и наклонные скважины с дебитом 10 ¸ 1300 м³/сут и высотой подъема 500 ¸ 2000 м. Межремонтный период УЭЦН составляет до 320 суток и более.

Установки погружных центробежных насосов в модульном исполнении типов УЭЦНМ и УЭЦНМК предназначены для откачки продукции нефтяных скважин, содержащих нефть, воду, газ и механические примеси. Установки типа УЭЦНМ имеют обычное исполнение, а типа УЭЦНМК — коррозионностойкое.

Установка (рисунок 24) состоит из погружного насосного агрегата, кабельной линии, спускаемой в скважину на насосно-компрессорных трубах, и наземного электрооборудования (трансформаторной подстанции).

Погружной насосный агрегат включает в себя двигатель (электродвигатель с гидрозащитой) и насос, над которым устанавливают обратный и сливной клапаны.

В зависимости от максимального поперечного габарита погружного агрегата установки разделяют на три условные группы — 5; 5А и 6:

· установки группы 5 поперечным габаритом 112 мм применяют в скважинах с колонной обсадных труб внутренним диаметром не менее 121.7 мм;

· установки группы 5А поперечным габаритом 124 мм — в скважинах внутренним диаметром не менее 130 мм;

· установки группы 6 поперечным габаритом 140.5 мм — в скважинах внутренним диаметром не менее 148.3 мм.

Условия применимости УЭЦН по перекачиваемым средам: жидкость с содержанием механических примесей не более 0.5 г/л, свободного газа на приеме насоса не более 25 %; сероводорода не более 1.25 г/л; воды не более 99 %; водородный показатель (рН) пластовой воды в пределах 6 ¸ 8.5. Температура в зоне размещения электродвигателя не более + 90 ˚С (специального теплостойкого исполнения до + 140 ˚С).

Пример шифра установок — УЭЦНМК5-125-1300 означает: УЭЦНМК — установка электроцентробежного насоса модульного и коррозионно-стойкого исполнения; 5 — группа насоса; 125 — подача, м³/сут; 1300 — развиваемый напор, м вод. ст.

Рисунок 24 — Установка погружного центробежного насоса

1 — оборудование устья скважин; 2 — пункт подключательный выносной; 3 — трансформаторная комплексная подстанция; 4 — клапан спускной; 5 — клапан обратный; 6 — модуль-головка; 7 — кабель; 8 — модуль-секция; 9 — модуль насосный газосепараторный; 10 — модуль исходный; 11 — протектор; 12 — электродвигатель; 13 — система термоманометрическая.

На рисунке 24 представлена схема установки погружных центробежных насосов в модульном исполнении, представляющая новое поколение оборудования этого типа, что позволяет индивидуально подбирать оптимальную компоновку установки к скважинам в соответствии с их параметрами из небольшого числа взаимозаменяемых модулей.Установки (на рисунке 24 — схема НПО «Борец», г. Москва) обеспечивают оптимальный подбор насоса к скважине, что достигается наличием для каждой подачи большого количества напоров. Шаг напоров установок составляет от 50 ¸ 100 до 200 ¸ 250 м в зависимости от подачи в интервалах, указанных в таблице 6 основных данных установок.

Выпускаемые серийно УЭЦН имеют длину от 15.5 до 39.2 м и массу от 626 до 2541 кг в зависимости от числа модулей (секций) и их параметров.

В современных установках может быть включено от 2 до 4 модулей-секций. В корпус секции вставляется пакет ступеней, представляющий собой собранные на валу рабочие колеса и направляющие аппараты. Число ступеней колеблется в пределах 152 ¸ 393. Входной модуль представляет основание насоса с приемными отверстиями и фильтром-сеткой, через которые жидкость из скважины поступает в насос. В верхней части насоса ловильная головка с обратным клапаном, к которой крепятся НКТ.

Таблица 6

Наименование установок	Минимальный (внутренний) диаметр эксп-луатационной колонны, мм	Попереч-ный габарит установки, мм	Подача м^3/сут	Напор, м	Мощность двигателя, кВт	Тип газосепаратора
УЭЦНМ5-50	121.7			990 ¸1980	32 ¸ 45
УЭЦНМ5-80		900 ¸ 1950	32 ¸ 63
УЭЦНМК5-80
УЭЦНМ5-125		745 ¸ 1770		1МНГ5
УЭЦНМК5-125
УЭЦНМ5-200		640 ¸ 1395	45 ¸ 90	1МНГК5
УЭЦНМ5А-160	130.0			790¸1705	32¸90	МНГА5
УЭЦНМ5А-250		795¸1800	45¸90
УЭЦНМК5-250		МНГК5А
УЭЦНМ5А-400		555 ¸ 1255	63 ¸ 125
УЭЦНМК5А-400
УЭЦНМ6-250	144.3			920 ¸ 1840	63 ¸ 125
УЭЦНМ6-320		755 ¸ 1545
УЭЦНМ6-500	144.3 или 148.3	137 или 140.5		800 ¸ 1425	90 ¸ 180
УЭЦНМ6-800	148.3	140.5		725 ¸ 1100	125 ¸ 250
УЭЦНМ6-1000		615 ¸ 1030	180 ¸ 250

Насос (ЭЦНМ) — погружной центробежный модульный многоступенчатый вертикального исполнения.

Насосы также подразделяют на три условные группы — 5; 5А и 6. Диаметры корпусов группы 5 ¸ 92 мм, группы 5А — 103 мм, группы 6 — 114 мм.

Модуль-секция насоса (рисунок 25) состоит из корпуса 1, вала 2, пакетов ступеней (рабочих колес — 3 и направляющих аппаратов — 4), верхнего подшипника 5, нижнего подшипника 6, верхней осевой опоры 7, головки 8, основания 9, двух ребер 10 (служат для защиты кабеля от механических повреждений) и резиновых колец 11, 12, 13.

Рабочие колеса свободно передвигаются по валу в осевом направлении и ограничены в перемещении нижним, и верхним направляющими аппаратами. Осевое усилие от рабочего колеса передается на нижнее текстолитовое кольцо и затем на бурт направляющего аппарата. Частично осевое усилие передается валу вследствие трения колеса о вал или прихвата колеса к валу при отложении солей в зазоре или коррозии металлов. Крутящий момент передается от вала к колесам латунной (Л62) шпонкой, входящей в паз рабочего колеса. Шпонка расположена по всей длине сборки колес и состоит из отрезков длиною 400 - 1000 мм.

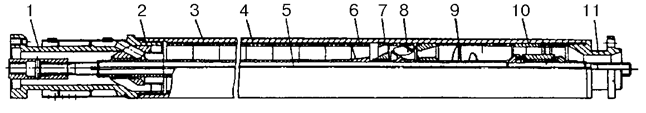

Рисунок 25 — Модуль‑секция насос

1 — корпус; 2 — вал; 3 — колесо рабочее; 4 — аппарат направляющий; 5 — подшипник верхний; 6 — подшипник нижний; 7 — опора осевая верхняя; 8 — головка; 9 — основание; 10 — ребро; 11, 12, 13 — кольца резиновые.

Направляющие аппараты сочленяются между собой по периферийным частям, в нижней части корпуса они все опираются на нижний подшипник 6 (рисунок 25) и основание 9, а сверху через корпус верхнего подшипника зажаты в корпусе.

Рабочие колеса и направляющие аппараты насосов обычного исполнения изготавливаются из модифицированного серого чугуна и радиационно модифицированного полиамида, насосов коррозионно-стойкого исполнения — из модифицированного чугуна ЦН16Д71ХШ типа «нирезист».

Валы модулей секций и входных модулей для насосов обычного исполнения изготавливаются из комбинированной коррозионно-стойкой высокопрочной стали ОЗХ14Н7В и имеют на торце маркировку «НЖ» для насосов повышенной коррозионной стойкости — из калиброванных прутков из сплава Н65Д29ЮТ-ИШ-К-монель и имеют на торцах маркировку «М».

Валы модулей-секций всех групп насосов, имеющих одинаковые длины корпусов 3, 4 и 5 м, унифицированы.

Соединение валов модулей-секций между собой, модуля секции с валом входного модуля (или вала газосепаратора), вала входного модуля свалом гидрозащиты двигателя осуществляется при помощи шлицевых муфт.

Соединение модулей между собой и входного модуля с двигателем — фланцевое. Уплотнение соединений (кроме соединения входного модуля с двигателем и входного модуля с газосепаратором) осуществляется резиновыми кольцами.

Для откачивания пластовой жидкости, содержащей у сетки входного модуля насоса свыше 25 % (до 55 %) по объему свободного газа, к насосу подсоединяется модуль насосный — газосепаратор (рисунок 26).

Рисунок 26 — Газосепаратор

1 — головка; 2 — переводник; 3 — сепаратор; 4 — корпус; 5 — вал; 6 — решетка; 7 — направляющий аппарат; 8 — рабочее колесо; 9 — шнек; 10 — подшипник; 11 — основание.

Газосепаратор устанавливается между входным модулем и модулем-секцией. Наиболее эффективны газосепараторы центробежного типа, в которых фазы разделяются в поле центробежных сил. При этом жидкость концентрируется в периферийной части, а газ — в центральной части газосепаратора и выбрасывается в затрубное пространство. Газосепараторы серии МНГ имеют предельную подачу 250 ¸ 500 м³/сут., коэффициент сепарации 90 %, массу от 26 до 42 кг.

Двигатель погружного насосного агрегата состоит из электродвигателя и гидрозащиты. Электродвигатели (рисунок 27) погружные трехфазные коротко замкнутые двухполюсные маслонаполненные обычного и коррозионно-стойкого исполнения унифицированной серии ПЭДУ и в обычном исполнении серии ПЭД модернизации Л. Гидростатическое давление в зоне работы не более 20 МПа. Номинальная мощность от 16 до 360 кВт, номинальное напряжение 530 ¸ 2300 В, номинальный ток 26 ¸ 122.5 А.

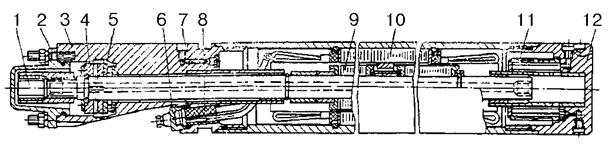

Рисунок 27 — Электродвигатель серии ПЭДУ

1 — соединительная муфта; 2 — крышка; 3 — головка; 4 — пятка; 5 — подпятник; 6 — крышка кабельного ввода; 7 — пробка; 8 — колодка кабельного ввода; 9 — ротор; 10 — статор; 11 — фильтр; 12 — основание.

Гидрозащита (рисунок 28) двигателей ПЭД предназначена для предотвращения проникновения пластовой жидкости во внутреннюю полость электродвигателя, компенсации изменения объема масла во внутренней полости от температуры электродвигателя и передачи крутящего момента от вала электродвигателя к валу насоса.

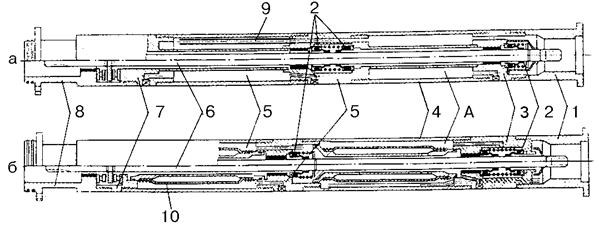

Рисунок 28 — Гидрозащита

а — открытого типа; б — закрытого типа

А — верхняя камера; Б — нижняя камера; 1 — головка; 2 — торцевое уплотнение; 3 — верхний ниппель; 4 — корпус; 5 — средний ниппель; 6 — вал; 7 — нижний ниппель; 8 — основание; 9 — соединительная трубка; 10 — диафрагма.

Гидрозащита состоит либо из одного протектора, либо из протектора и компенсатора. Могут быть три варианта исполнения гидрозащиты.

Первый состоит из протекторов П92, ПК92 и П114 (открытого типа) из двух камер. Верхняя камера заполнена тяжелой барьерной жидкостью (плотность до 2 г/см³, не смешиваемая с пластовой жидкостью и маслом), нижняя — маслом МА‑ПЭД, что и полость электродвигателя. Камеры сообщены трубкой. Изменения объемов жидкого диэлектрика в двигателе компенсируются за счет переноса барьерной жидкости в гидрозащите из одной камеры в другую.

Второй состоит из протекторов П92Д, ПК92Д и П114Д (закрытого типа), в которых применяются резиновые диафрагмы, их эластичность компенсирует изменение объема жидкого диэлектрика в двигателе.

Третий — гидрозащита 1Г51М и 1Г62 состоит из протектора, размещенного над электродвигателем и компенсатора, присоединяемого к нижней части электродвигателя. Система торцевых уплотнений обеспечивает защиту от попадания пластовой жидкости по валу внутрь электродвигателя. Передаваемая мощность гидрозащит 125 ¸ 250 кВт, масса 53 ¸ 59 кг.

Система термоманометрическая ТМС-3 предназначена для автоматического контроля за работой погружного центробежного насоса и его защиты от аномальных режимов работы (при пониженном давлении на приеме насоса и повышенной температуре погружного электродвигателя) в процессе эксплуатации скважин. Имеется подземная и наземная части. Диапазон контролируемого давления от 0 до 20 МПа. Диапазон рабочих температур от 25 до 105 ˚С.

Масса общая 10.2 кг (см. рисунок 24).

Кабельная линия представляет собой кабель в сборе, намотанный на кабельный барабан.

Кабель в сборе состоит из основного кабеля — круглого ПКБК (кабель, полиэтиленовая изоляция, бронированный, круглый) или плоского — КПБП (рисунок 29), присоединенного к нему плоского кабеля с муфтой кабельного ввода (удлинитель с муфтой).

Кабель состоит из трех жил, каждая из которых имеет слой изоляции и оболочку; подушки из прорезиненной ткани и брони. Три изолированные жилы круглого кабеля скручены по винтовой линии, а жилы плоского кабеля — уложены параллельно в один ряд.

Кабель КФСБ с фторопластовой изоляцией предназначен для эксплуатации при температуре окружающей среды до + 160 ˚С.

Кабель в сборе имеет унифицированную муфту кабельного ввода К38 (К46) круглого типа. В металлическом корпусе муфты герметично заделаны изолированные жилы плоского кабеля с помощью резинового уплотнителя.

К токопроводящим жилам прикреплены штепсельные наконечники.

Круглый кабель имеет диаметр от 25 до 44 мм. Размер плоского кабеля от 10.1х25.7 до 19.7х52.3 мм. Номинальная строительная длина 850, 1000 ¸ 1800 м.

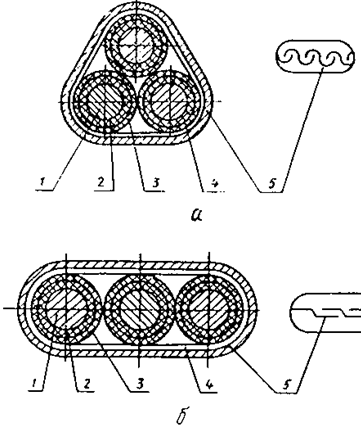

Рисунок 29 — Кабели

а — круглый; б — плоский; 1 — жила; 2 — изоляция; 3 — оболочка; 4 — подушка; 5 — броня.

Комплектные устройства типа ШГС5805 обеспечивают включение и выключение погружных двигателей, дистанционное управление с диспетчерского пункта и программное управление, работу в ручном и автоматическом режимах, отключение при перегрузке и отклонении напряжения питающей сети выше 10 % или ниже 15 % от номинального, контроль тока и напряжения, а также наружную световую сигнализацию об аварийном отключении (в том числе со встроенной термометрической системой).

Комплексная трансформаторная подстанция погружных насосов — КТППН предназначена для питания электроэнергией и защиты электродвигателей погружных насосов из одиночных скважин мощностью 16 ¸ 125 кВт включительно. Номинальное высокое напряжение 6 или 10 кВ, пределы регулирования среднего напряжения от 1208 до 444 В (трансформатор ТМПН100) и от 2406 до 1652 В (ТМПН160). Масса с трансформатором 2705 кг.

Комплектная трансформаторная подстанция КТППНКС предназначена для электроснабжения, управления и защиты четырех центробежных электронасосов с электродвигателями 16 ¸ 125 кВт для добычи нефти в кустах скважин, питания до четырех электродвигателей станков-качалок и передвижных токоприемников при выполнении ремонтных работ. КТППНКС рассчитана на применение в условиях Крайнего Севера и Западной Сибири.

В комплект поставки установки входят: насос, кабель в сборе, двигатель, трансформатор, комплектная трансформаторная подстанция, комплектное устройство, газосепаратор и комплект инструмента.
