Установки погружных диафрагменных электронасосов

Установки погружных диафрагменных электронасосов УЭДН5 предназначены для эксплуатации малодебитных скважин преимущественно с пескопроявлениями, высокой обводненностью продукции, кривыми и наклонными стволами с внутренним диаметром обсадной колонны не менее 121.7 мм.

Содержание попутной воды в перекачиваемой среде не ограничивается. Максимальная массовая концентрация твердых частиц 0.2 % (2 г/л); максимальное объемное содержание попутного газа на приеме насоса 10 %; водородный показатель попутной воды рН=6.0 ¸ 8.5; максимальная концентрация сероводорода 0.001 % (0.01 г/л).

Основные показатели установок типа УЭДН5 в номинальном режиме при перекачивании электронасосом воды плотностью 1000 кг/м³, температурой 45 °С при напряжении сети 350 В и частоте тока 50 Гц приведены в таблице 7. Погружной диафрагменный электронасос опускается в скважину на насосно-компрессорных трубах (ГОСТ 633-80) условным диаметром 42, 48 или 60 мм.

Технические характеристики насосов типа УЭДН5

Таблица 7

Обозначение установки (типоразмер)	Значения по параметрам	Технич. и энергет. эффектив.	Ток, А, средний	Рекомендуемой рабочей части характеристики по
Подача, м^3/сут, не менее	Давле-ние МПа (кгс/см^2)	Мощ-ность, кВТ, не менее	КПД, %, не менее	Подпор, м, не более	давлению МПа (кгс/см^2)	подача, м^3/сут, соответственно
УЭДН5-4-1700		17 (170)	2.20				3 ¸ 17 (30¸170)	6 ¸ 4
УЭДН5- 6,3-1300	6.3	13 (130)	2.45				3 ¸ 13 (30¸130)	8 ¸ 6.5
УЭДН5-8-1100		11 (110)	2.60			9,2	3 ¸ 11 (30¸130)	10 ¸ 8
УЭДН5-10-1000		10 (100)	2.80			9,5	3 ¸ 10 (30¸100)	11 ¸ 10
УЭДН5-12,5-800	12.5	8 (80)	2.85			9,6	3 ¸ 8 (30¸80)	14 ¸ 12
УЭДН5-16-650		6.5 (65)	2.85			9,6	3 ¸ 6.5 (30¸65)	17 ¸ 16

Примечания:

· Значения показателей указаны при перекачивании воды плотностью 1000 кг/м³ температурой 45 °С при напряжении сети 380 В и частоте тока в сети 50 Гц.

· Эксплуатация при давлении на выходе насоса, превышающем номинальное значение, не допускается.

Изготовитель: Машиностроительный завод им. Сардарова, г. Баку.

Электронасос (рисунок 31 — насос и электродвигатель в одном корпусе) содержит асинхронный четырехполюсный электродвигатель, конический редуктор и плунжерный насос с эксцентриковым приводом и пружиной для возврата плунжера. Муфта кабеля соединяется с токовводом.

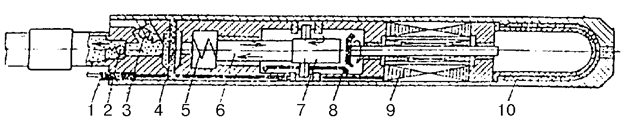

Рисунок 31 — Погружной диафрагменный электронасос

1 — токоввод; 2 — нагнетательный клапан; 3 — всасывающий клапан; 4 — диафрагма; 5 — пружина; 6 — плунжерный насос; 7 — эксцентриковый привод; 8 — конический редуктор; 9 — электродвигатель; 10 — компенсатор.

Установки обеспечивают подачу от 4 до 16 м³, давление 6.5 ¸ 17 МПа, КПД 35 – 40 %, мощность электродвигателя 2.2 ¸ 2.85 кВт; частота вращения электродвигателя - 1500 мин^-1, масса от 1377 до 2715 кг.
