Оборудование газлифтных скважин

Системы газлифтной добычи зависят от источника рабочего агента:

а) используется отделенный от скважинной продукции газ (необходимы подготовка газа и его сжатие);

б) при наличии внешнего источника, таких как газовый пласт, газопровод, газоперерабатывающий завод следует использовать бескомпрессорную газлифтную систему (отличается простотой);

в) применение системы эрлифта с использованием воздуха в качестве рабочего агента.

Газлифтный способ добычи нефти, при котором жидкость поднимается из забоя за счет энергии газа, нагнетаемого с устья, позволяет эксплуатировать скважины, продукция которых содержит большое количество газа и песка, а также скважины с высокой обводненностью продукции, значительно искривленным стволом, низким динамическим уровнем и плохими коллекторскими свойствами пласта.

Существует две основные разновидности газлифта — периодический и непрерывный. При этом газ может подаваться в скважину по кольцевому пространству (кольцевая система) или по НКТ (центральная система).

Ниже приводится описание оборудования схемы закрытой установки типа ЛН (непрерывного газлифта кольцевой системы).

Газлифтная установка ЛН (рисунок 38) предназначена для добычи газлифтным способом из условно-вертикальных и наклонно-направленных скважин. Рабочая среда —нефть, газ, пластовая вода с содержанием СО₂ до 1 % и механических примесей до 0.1 г/л.

Оборудование предусматривает возможность перевода скважин с фонтанного способа эксплуатации на газлифтный без подъема скважинного оборудования.

Установка включает в себя скважинные камеры КТ1, газлифтные клапаны 2Г или 5Г, пакер 2ПД-ЯГ с гидравлическим управлением, ниппель, глухую и циркуляционную пробки.

В период фонтанирования скважины в карман скважинных камер устанавливаются пробки. При переводе скважины на газлифтный способ эксплуатации пробки заменяются газлифтными клапанами.

После спуска скважинного оборудования, монтажа фонтанной арматуры и посадки пакера, а также замены глухих пробок на газлифтные клапаны в затрубное пространство скважины через отвод трубной головки нагнетается газ. Под давлением нагнетаемого газа и гидростатического столба жидкости в скважине все газлифтные клапаны открываются и жидкость перетекает из затрубного пространства в подъемные трубы.

Так как давление закрытия первого верхнего клапана меньше давления открытия второго клапана, первый клапан закрывается. Нагнетаемый газ начинает поступать в подъемные трубы через второй клапан. Столб жидкости выше второго клапана аэрируется и выносится на поверхность. Давление в подъемных трубах на глубине расположения второго клапана уменьшается, что приводит к дальнейшему перетоку жидкости из затрубного пространства в подъемные трубы через последующие клапаны. Уровень жидкости в затрубном пространстве понижается и достигает третьего клапана. Нагнетаемый газ начинает поступать в подъемные трубы через третий клапан. Уровень жидкости в затрубном пространстве продолжает понижаться и в момент обнажения третьего клапана закрывает второй.

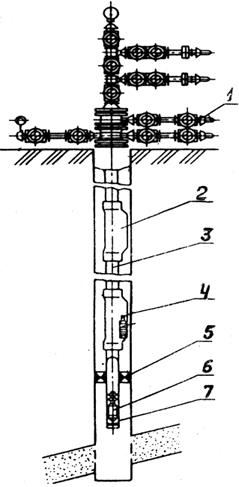

Рисунок 38 — Газлифтная установка ЛН

1 — фонтанная арматура; 2 — скважинная камера; 3 — колонна насосно‑компрессорных труб; 4 — газлифтный клапан; 5 — пакер; 6 — приемный клапан; 7 — ниппель приемного клапана.

Техническая характеристика
Условный диаметр эксплуатационной колонны, мм	146, 168
Условный диаметр насосно-компрессорных труб, мм	60, 73, 89
Рабочее давление, МПа (кгс/см^2)	21 (210), 35 (350)
Максимальная глубина спуска скважинного оборудования	2500, 5000
Температура рабочей среды, К	373 — 393
Угол отклонения ствола скважины от вертикальных, град
Габаритные размеры, мм
длина	15135 ¸ 15285
диаметр	118 ¸ 145
Масса, кг	309 ¸ 496

Работа скважины на заданном технологическом режиме осуществляется через нижний клапан.

Наиболее широко применяются газлифтные установки ЛН рассчитаны на рабочее давление 21 и 35 МПа, максимальную глубину спуска скважинного оборудования — 5000 м, температуру скважинной среды до 120 °С и имеют массу от 185 до 585 кг.

Периодический газлифт осуществляется путем прерывной подачи агента в скважину, т.е. циклами.

Для повышения эффективности периодического газлифта может применяться плунжер — своеобразный поршень, движущийся в трубах одноразмерной колонны с минимальным зазором 1.5 ¸ 2.0 мм, чтобы уменьшить величину отекания жидкости по стенкам труб и отделяющий поднимаемый столб жидкости от газа. При ударе о верхний амортизатор, расположенный в плунжере, клапан автоматически открывается, плунжер падает вниз, а при ударе о нижний амортизатор происходит закрытие клапана и плунжер готов к следующему циклу. Плунжерный лифт может работать также с периодической подкачкой газа в затрубное пространство.

Плунжерный лифт можно использовать также при непрерывном газлифте и фонтанной эксплуатации скважины.

В других установках, например, при эксплуатации скважин гидропакерным автоматическим поршнем, последний не имеет проходного отверстия и после перемещения к устью скважины нагнетательным газом падает вниз после прекращения подачи газа. Зазор между поршнем и колонной НКТ — 2.5 ¸ 4 мм. Дебит скважин — 1 ¸ 20 т/сут.

В настоящее время распространение установок периодического газлифта невелико.
