Инструмент для проведения спускоподъемных операций

Все работы по подземному и капитальному ремонту сопровождаются спуском в скважину и подъемом из нее труб, штанг и различных инструментов. Поэтому над устьем скважины устанавливается подъемное сооружение - вышка, мачта с оборудованием для спускоподъемных операций (СПО).

Эксплуатационные кронблоки являются неподвижной частью талевой системы, изготовляются грузоподъемностью 12.5; 20; 32; 50; 80 и 125 т с числом канатных шкивов 3 ¸ 6. Кронблоки КБН для работы в районах с умеренным климатом и типа КБ — в умеренном и холодном. Изготавливаются двух видов: исполнение I — для передвижных подъемных установок и стационарных эксплуатационных мачт; исполнение II — для стационарных вышек. Пример обозначения: КБН-50 кронблок грузоподъемностью 50 т.

Талевые блоки, подвижная часть талевой системы при СПО, предназначены для работы с умеренным климатом (типа БТН) и с умеренным и холодным климатом БТ.

По грузоподъемности талевые блоки, подъемные крюки выпускаются как и кронблоки от 12.5 до 125 т. Обозначения: БТ-50 и др.

Подъемные крюки, предназначенные для подвешивания элеваторов, вертлюгов и другого оборудования при СПО, изготавливаются двух типов: однорогие (исполнение I) грузоподъемностью до 20 т и трехрогие (исполнение II) грузоподъемностью 321 т и более. Крюки КН — для работы в умеренном климате, КПШ — в умеренном и холодном. Обозначения: КН-50 и др.

Штропы служат для подвески элеватора на крюк. Конструктивно это замкнутая стальная петля овальной формы, сильно вытянутая по одной оси. Изготавливают их цельнокатанными или сварными в стыке контактной сваркой с последующей термообработкой. Штропы различают по назначению: буровые нормальные — ШБН; буровые укороченные — ШБУ и эксплуатационные — ШЭ. Для текущего и капитального ремонта скважин выпускают штропы ШЭ-28-П-Б и ШЭ-50-Б грузоподъемностью 28 и 50 т.

Трубные элеваторы — для захвата обсадных, бурильных и НКТ применяют нескольких типоразмеров.

Элеваторы ЭЗН — одноштропные (СПО с помощью двух элеваторов) грузоподъемностью 15.25 и 50 т. В комплект входят: два элеватора, захватное приспособление и штроп. Пример обозначения ЭЗН60-50, где 60 — условный диаметр трубы, мм; 50 — грузоподъемность, т.

Элеваторы ЭГ — одноштропные предназначены для работы с автоматами АПР-2ВБ и спайдерами, грузоподъемностью 16, 50 и 80 т.

Элеваторы ЭХЛ (рисунок 49) для НКТ с условным диаметром от 48 до 114 мм, грузоподъемностью 10 ¸ 40 т.

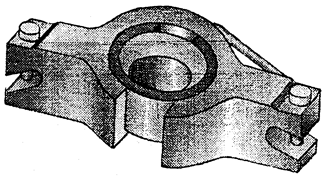

Рисунок 49 — Двуштропный элеватор типа ЭХЛ

Техническая характеристика

Таблица 11

Параметры	ЭХЛ-60-15	ЭХЛ-73-25	ЭХЛ-89-35
Грузоподъемность, т
Условный диаметр захватываемых труб, мм
Диаметр расточки под трубу, мм
Габаритные размеры, мм	370´115´110	370´160´130	395´180´145
Масса, кг

Штанговые элеваторы ЭШН (рисунок 50) — для захвата колонны штанг и удержания ее в подвешанном состоянии при СПО, грузоподъемностью 5 и 10 т. Конструкция их предусматривает использование двух пар вкладышей для втулок, одна предназначена для штанг Ж12, 16, 19 и 22 мм, вторая - для штанг Ж25 мм.

Рисунок 50 — Элеватор штанговый ЭШН

1 — шайба; 2 — шплинт; 3 — штроп; 4 — винт; 5 — вкладыш; 6 — втулка; 7 — корпус.

Автоматы типа АПР (рисунок 51) предназначены для механизации операций по свинчиванию и развинчиванию, а также для автоматизации по захвату, удержанию на весу, освобождению и центрированию колонны НКТ.

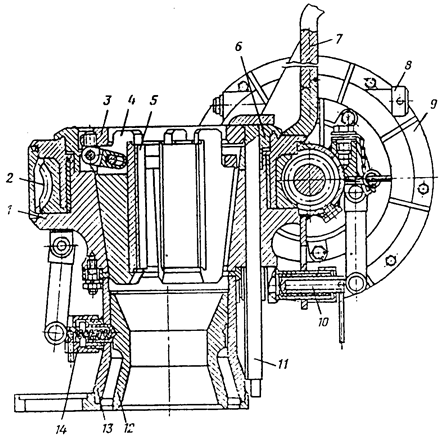

Рисунок 51 — Автомат АПР-2ВБМ

1 — корпус автомата; 2 — червячное колесо; 3 — клиньевая подвеска; 4 — корпус клина; 5 — плашка; 6 — опорный фланец; 7 — водило; 8 — вал вилки включения маховика; 9 — электроинерционный привод; 10 — ось балансира; 11 — направление клиньевой подвески; 12 — центратор; 13 — пьедестал центратора; 14 — фиксатор центратора.

Состоят из блоков: электродвигателя, вращателя с водилом, спайдера, центратора. При работе с АПР используются трубные КОТ, КТГ и стопорные КСМ ключи, элеваторы ЭГ и подкладные вилки, а также элеваторы ЭТА и трубные ключи КТГУ-М и КТД. Для механизации процесса свинчивания и развинчивания насосных штанг применяют штанговые ключи АШКТМ, КМШЭ, КАРС (автоматические и механические ключи), принцип аналогичен АПР.

Ключи механические универсальные КМУ применяют при текущем ремонте скважин для механизации операций по свинчиванию и развинчиванию НКТ с удержанием на весу и центрированием колонны труб. Наибольшее применение ключ получил при ремонте скважин с погружными центробежными электронасосами. Ключи КМУ-50, КМУ-ГП-50, КМУ-32 имеют электрический инерционный взрывобезопасный с питанием от промысловой сети привод.

Универсальный механический ключ КМУ-50 (рисунок 52) состоит из блока вращателя с электроприводом, спайдера с блоком клиньев и блока управления электроприводом.

Рисунок 52 — Ключ механический универсальный КМУ-50

1 — блокировочная рукоятка; 2 — механизм совмещения прорезей рабочей шестерни и корпуса; 3 — водило; 4 — редуктор; 5 — электропривод; 6 — сменный механизм; 7 — кронштейн; 8 — вращатель; 9 — спайдер.

Вращатель — двухступенчатый редуктор с прямозубой цилиндрической передачей, рабочим органом которого является разрезное колесо с установленным на нем водилом. Корпус вращателя и разрезное колесо имеют прорезь для пропуска насосно-компрессорных труб.

Вращатель с электроприводом прикреплен быстросъемными зажимами к поворотной стойке, состоящей из плиты-кронштейна, приваренного к спайдеру.

Инерционное устройство позволяет регулировать величину крутящего момента на водиле ключа путем установки соответствующих сменных маховиков. Управление электроприводом — посредством пускателя и кнопочного поста управления.

Техническая характеристика:
Максимальная нагрузка на спайдере, кН
Максимальный крутящий момент на водиле ключа при развинчивании, Н×м
Частота вращения водила, мин^-1
Диаметр захватываемых труб, мм	48; 60; 73; 89
Габариты, мм	960´590´960
Масса, кг:
ключа в собранном виде
полного комплекта

Полуавтоматический спайдер состоит из разрезного корпуса, сменных блоков клиньев для труб диаметром 60; 73 и 89 мм, рукоятки управления и хомута. К корпусу спайдера приварен кронштейн для установки вращателя.

Спайдеры предназначены для автоматизации операций по захвату, удержания на весу, освобождения и центрирования колонны насосно-компрессорных или бурильных труб в процессе спуска их в скважину. На рисунке 53 показан автоматический спайдер АСГ-80. Он состоит из корпуса, клиньевой подвески, сменных центраторов и механизма подъема клиньев.

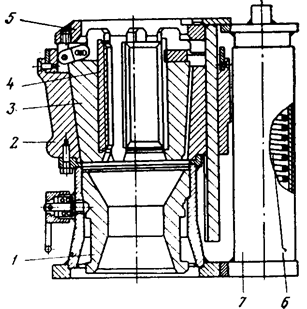

Рисунок 53 — Спайдер АСГ-80

1 — вкладыш центратора; 2 — корпус; 3 — корпус клина; 4 — плашка; 5 — подвеска; 6 — пружина ползуна; 7 — направляющая.

Техническая характеристика спайдера АСГ–80:
Условный диаметр захватываемых труб, мм	60, 73, 89
Грузоподъемность, т
Габариты, мм:
длина
ширина
высота
Масса, кг:
спайдера с подвеской и вкладышем центратора для труб диаметром 73 мм
полного комплекта

Механический гидроприводной ключ КПР-12 (рисунок 54) предназначен для свинчивания и развинчивания насосно-компрессорных и бурильных труб в процессе выполнения спуско-подъемных операций при текущем и капитальном ремонте скважин.

Состоит из следующих основных узлов: трубного ключа, производящего свинчивание и развинчивание с расчетным крутящим моментом; гидравлической насосной станции, создающей требуемые расход и давление масла в гидросистеме, и подвески ключа с гидроподъемником и амортизатором.

Ключ представляет собой двухскоростной цилиндрический редуктор с разрезной рабочей шестерней, в которой устанавливаются сменные захваты. Комплектуется объемным стопорным устройством.

Гидравлическая насосная станция — электроприводная, соединяется с ключом гидравлическими рукавами высокого давления; устанавливается на расстоянии до 10 м от скважины. Она оснащена ограничителем крутящего момента и предохранительным гидроклапаном.

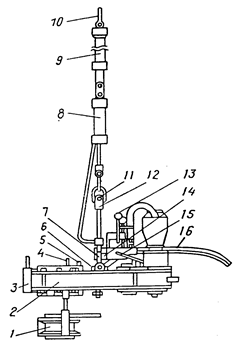

Рисунок 54 — Ключ подвесной разрезной КПР-12

1 — стопор; 2 — ключ; 3 — створка; 4 — упор; 5 — ограничитель ключа и стопора; 6 — болт регулировочный; 7 — рукоятка подъема; 8 — гидроподъемник; 9 — амортизатор; 10 — серьга; 11 — винт; 12 — подвеска; 13 — гидрораскрепитель; 14 — ограничитель крутящего момента; 15 — рукоятка переключения скоростей; 16 — гидрорукав.

Техническая характеристика:
Условный диаметр свинчивания и развинчиваемых труб, мм:
насосно-компрессорных	60 ¸ 114
бурильных	73 ¸ 89
Максимальный крутящий момент, кН×м
Диапазон изменения крутящего момента, кН×м	0.9 ¸ 12
Мощность привода, кВт
Частота вращения, мин^-1:
на высшей передаче
на низшей передаче
Расход рабочей жидкости, л/мин
Габариты, мм:
ключа	930´560´615
станции гидропривода СГП-140/16	1200´1010´939
Масса, кг:
ключа с захватом под трубу диаметром 73 мм
станции гидропривода СГП-140/16

Ключ трубный типа КТЛ (рисунок 55) предназначен для свинчивания и развинчивания насосно-компрессорных труб (НКТ) и замков бурильных труб механизированным, а также ручным способом при текущем и капитальном ремонте скважин.

Обеспечивает надежный захват НКТ, сохранность НКТ от деформаций.

Обладает по сравнению с ключами типа КТГУ в зависимости от типоразмера:

· меньшей на 20 ¸ 43 % массой;

· большим на 17 ¸ 4% передаваемым моментом раскрепления НКТ;

· повышенной в 5 - 10 раз стойкостью сухарей;

· повышенным в 3 раза сроком службы.

Рисунок 55 — Ключ трубный КТЛ

1 — рукоятка; 2 — ось; 3 — пружина; 4 — скоба; 5 — челюсть; 6 — ось; 7 — сухарь; 8 — ручка

Техническая характеристика

Таблица 12

Показатели	Шифр ключей
КТЛ-33	КТЛ-48	КТЛ-60	КТЛ-73	КТЛ-89	КТУ-95	КТУ-108
Условный диаметр НКТ, мм
Максимальный крутящий момент, кН×м	2.0	2.5	3.0	4.5	6.0	7.0	8.5
Количество сухарей, шт
Габаритные размеры, мм: длина ширина высота						84,5	84,5
Масса, кг	2.4	2.7	3.3	3.6	4.0	5.3	6.5

Освоено производство ключей КТЛ-ЗЗ, КТЛ-48, КТЛ-60, КТЛ-73, КТЛ-89, КТУ-95, КТУ-108.

Круговой ключ штанговый КШК (рисунок 56) с регулируемыми зажимными плашками применяется для отвинчивания штанг при закрепленном плунжере глубинного насоса. Во время подземного ремонта скважин при заедании плунжера глубинного насоса приходится поднимать трубы вместе со штангами. Так как муфтовые соединения труб не совпадают с соединениями штанг, то после отвинчивания очередной трубы над муфтой, установленной на элеваторе, будет находиться гладкое тело штанги, захват которого штанговым ключом невозможен. В круговом ключе штанги захватываются плашками, имеющими угловые вырезы с зубьями. Одна из плашек неподвижная, прикреплена двумя штифтами к внутренней части ключа, а вторая - подвижная, прикреплена к внутреннему концу зажимного стержня.

Рисунок 56 — Ключ круговой штанговый КШК

Техническая характеристика:
Диаметр отвинчиваемых штанг, мм	12, 16, 19, 22, 25
Диаметр обода ключа, мм
Высота зева, мм
Масса, кг	5.5

Техническая характеристика цепных ключей

Таблица 13

Показатели	КЦО-1	КЦН-1	КЦН-2	КЦН-3
Условный диаметр труб, мм	60 ¸ 114	60 ¸ 114	114 ¸ 146	146 ¸ 245
Допустимое усилие на рукоятке, Н
Длина цепи, мм
Габариты, мм	680´100´100	1160´100´110	1570´122´135	2100´152´165
Масса, кг	11.5	14.0	24.0	53.0

Ключи цепные применяются при ручном свинчивании и развинчивании труб различного диаметра. Ключ состоит из рукоятки, двух шарнирно соединенных щек с зубьями с плоскими шарнирными звеньями. Для придания прочности щеки термически обрабатываются.

Изготавливаются цепные ключи двух типов: КЦН — ключ цепной нормальный, КЦО — облегченный.

Герметизаторы ГУ-48, ГУ-60, ГУ-73 предназначены для герметизации устья в процессе проведения ремонтных работ в скважине.

Область применения:

· спуск-подъем НКТ диаметром 48, 60, 73мм без утечек скважинного флюида на устье при наличии избыточного давления в скважине;

· опрессовка эксплуатационной колонны;

· возможность перехода с прямой промывки на обратную и другие работы, связанные с необходимостью герметизации устья скважины.

Отличительные особенности:

· наличие раздвижных металлических опор, перекрывающих кольцевое пространство над уплотнителем.

Преимущества:

1. надежная герметизация устья;

2. при возникновении затрубного давления автоматически происходит зацепление муфты с раздвижными опорами, что предотвращает выброс труб;

3. улучшаются условия труда при ремонте скважин;

4. компактность.

Находят применение роторные и кабельные герметизаторы.
