Установки для цементирования скважин

При цементировании скважин, кроме насосных установок применяется различное оборудование: смесительные агрегаты и машины 2АУМ, ОСБ-2-30, УС-4, УС6-30, УС5-30, 1СМР-20, УЦП, цементировочные головки (ГУЦ, ГЦК), цементировочная, арматура.

Смесительные установки предназначены для транспортирования сухих порошкообразных материалов (цемента, тампонажных смесей, песка и др.), регулируемой подачи этих материалов и приготовления тампонажных растворов и других песчано-жидкостных смесей при цементировании нефтяных и газовых скважин и гидравлическом разрыве пластов.

Установка смесительная УС6-30 (рисунок 75) предназначена для транспортирования сухих порошкообразных материалов (цемента, тампонажных смесей), механически регулируемой подачи этих материалов винтовыми конвейерами и приготовления тампонажных растворов при цементировании нефтяных и газовых скважин. Она состоит из бункера, коробки отбора мощности, трансмиссии, загрузочного и дозировочных винтовых конвейеров, смесительного устройства, системы управления и вспомогательного оборудования.

Технические характеристики установок

Таблица 18

Показатели	УС6-30	УС5-30
Монтажная база	КрАЗ-250	КрАЗ-250
Максимальная производительность при приготовлении тампонажного раствора (плотность 1850 кг/м^3), дм^3/с
Плотность приготавливаемого раствора, кг/м^3	1300 ¸ 2400	1300 ¸ 2400
Время выхода на заданную плотность раствора, с, не более
Число бункеров
Максимальная масса транспортируемого материала, т
Максимальная производительность по сухому тампонажному материалу, т/ч: система загрузки система выгрузки		15 ¸ 30
Вместимость бункера, м^3	14.5	4´2
Тип смесительного устройства	Гидровакуумный	Гидроструйный
Габариты установки, мм	8920´2500´3430	9500´2500´3150
Масса установки, кг

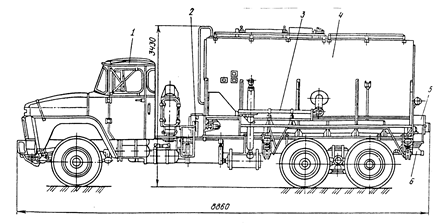

Рисунок 75 — Смесительная установка УС6-30

1 — шасси автомобиля КрАЗ-250; 2 — коробка отбора мощности; 3 — загрузочный и дозировочный винтовые конвейеры; 4 — бункер; 5 — система управления; 6 — смесительная устройство.

Загрузка и выгрузка сыпучего материала механическая, с помощью дозирующих винтовых конвейеров. Привод винтовых конвейеров - от двигателя автомобиля через коробку отбора мощности и карданные валы.

Установка смесительная УС5-30 состоит из двух вертикальных цилиндроконических бункеров с аэроднищем, смесительного устройства, ротационного компрессора, трубопроводной обвязки, массомера, пневматической системы загрузки и выгрузки тампонажного материала, продуктопровода, системы управления, сепаратора, приемной воронки и вспомогательных рукавов.

Загрузка установки осуществляется вакуумным способом с применением того же компрессора или гравитационным способом - через верхние люки бункеров.

Система выгрузки сыпучего материала пневматическая.

Установка цементировочная передвижная УЦП предназначена, для нагнетания различных неагрессивных жидких сред при цементировании скважин в процессе капитального ремонта.

Цементировочные головки предназначены для обвязки устья скважин. Выпускают их под шифрами ГУЦ и ГЦК. Различаются они конструкцией, размерами и эксплуатационной характеристикой и позволяют применять только одну верхнюю разделительную цементировочную пробку типа ПВЦ.

Техническая характеристика установки УЦП:
Монтажная база	шасси автомобиля повышенной проходимости КамАЗ-43101
Наибольшее давление нагнетания, МПа
Наибольшая идеальная подача, дм^3/с	25, 35
Диаметр условного прохода трубопроводов манифольда, мм:
всасывающего
нагнетательного
Вместимость мерного бака, м^3, не менее
Насос водоподающего блока:
наибольшее давление, МПа	1.54
наибольшая подача, дм^3/с
Габаритные размеры, мм, не более:
длина
ширина
высота
Полная масса, кг

Головки ГУЦ (рисунок 76) поставляют с кранами высокого давления (цементировочную пробку вставляют в нее заблаговременно, что исключает необходимость ее разборки в процессе цементирования), а головки ГЦК (рисунок 77) — без кранов (цементировочную пробку в нее вставляют после закачки цементного раствора).

Цементировочная арматура, устанавливаемая на устье скважины, предназначена для герметичного соединения НКТ с обсадной колонной, продавки в пласт цементного раствора, нагнетания жидкости при прямой и обратной промывках скважин.

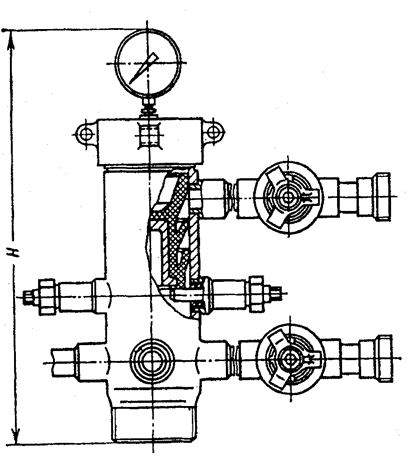

Рисунок76 — Головка цементировочная ГУЦ

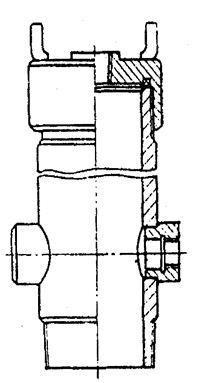

Рисунок77 — Головка цементировочная ГЦК
