Оборудование для механизации работ при обслуживании нефтепромыслов

В процессе эксплуатации и ремонта скважин требуется выполнение значительных объёмов работ, направленных на повышение добычи нефти и газа. Для механизации наиболее трудоёмких работ серийно выпускается комплекс агрегатов для эксплуатации, обслуживания и ремонта нефтепромыслового оборудования.

Агрегат для подготовительных работ при ремонте скважин типа 2 ПАРС (рисунок 95) на базе трактора Т-130МГ-1 выполняет работы по планировке площадок для установки агрегатов ремонта скважин, нарезанию щелей под якоря оттяжек, демонтажу и монтажу устьевого оборудования, расчистке подъездных путей к скважинам и другим промысловым объектам.

Агрегат имеет бульдозерный отвал 1, гидравлический кран 5, механизм для разработки грунта, состоящий из редуктора 8, режущего органа 7 с механизмом его подъема 6, прицепного устройства 9, предохранительного клапана 4 и механизма управления 3.

Рисунок 95 — Агрегат 2ПАРС

Самопогрузчик промысловый ПС-2.5 предназначен для механизированной погрузки, перевозки и разгрузки нефтепромысловых грузов размерами не более 4´1.8´2.4 м в условиях умеренного микроклиматического района по

ГОСТ 16350-80.

Рисунок 96 — Самопогрузчик промысловый ПС-2.5

Агрегат для перевозки штанг АПШ-1.5 (где АПШ — агрегат для перевозки штанг; 1.5 — грузоподъемность устройства в т). Агрегат предназначен для механизированной погрузки, перевозки и разгрузки длинномерного технологического нефтепромыслового оборудования (глубинно-насосных штанг, насосно-компрессорных труб и т.д.), а также для перевозки строительных и др. длинномерных материалов в условиях умеренного макроклиматического района по ГОСТ 16350-80 при температуре окружающего воздуха от минус 40 °С до плюс 40 °С по всем видам дорог, рассчитанных на пропуск автомобилей с осевой нагрузкой 60 кН.

В состав агрегата входят:

1. Седельный тягач на базе УРАЛ 44202 и шасси полуприцепа;

2. Грузоподъемное устройство типа МГА-65 для погрузочно-разгрузочных работ;

3. Комплект захватных устройств и принадлежности для погрузки штанг;

4. Грузоподъемность, кг — от 5494 до 8100;

5. Подъемное устройство:

а) максимальная грузоподъемность, кг — 1500;

б) вылет стрелы, м — не менее 7.1;

6. Габаритные, размеры, м, не более:

длина — 17.1;

ширина — 2.5;

высота — 3.8;

7. Масса агрегата, кг — полная 23286;

8. Погрузка и разгрузка — двусторонняя.

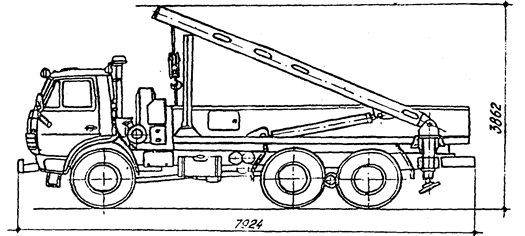

Агрегат 3 АРОК-П (АРК-П) (рисунок 97) предназначен для ремонта и обслуживания станков-качалок в нефтяной промышленности в условиях умеренного макроклиматического района.

Рисунок 97 — Агрегат 3 АРОК-П (АРК-П)

Установка передвижная АНР-1М предназначена для ремонта и профилактического обслуживания устьевого и наземного нефтегазопромыслового оборудования в условиях умеренного и холодного климатических районов.

Монтажной базой установки является шасси автомобиля КрАЗ-255Б или КрАЗ-260 повышенной проходимости. Установка представляет собой самоходную полевую мастерскую (СПМ), укомплектованную грузоподъемным краном и отапливаемым кузовом с естественной и принудительной вентиляцией (для перевозки ремонтной бригады из 7 ¸ 8 чел.).

Агрегат для перевозки установок ЭЦН АТЭ-6М (рисунок 98) смонтированный на шасси автомобиля КрАЗ-260Г или КАМАЗ-43101, предназначен для механизированной погрузки, разгрузки и перевозки оборудования установок ЭЦН, состоящих из погружного насоса и электродвигателя, кабельного барабана, электротрансформатора и станции управления. Для погрузки и разгрузки оборудования на платформу агрегата установлен гидравлический кран. Погрузка барабана с кабелем производится с помощью лебедки путем накатывания его по откидным трапам на качающуюся раму. Крепление барабана при транспортировке осуществляется растяжками.

Рисунок 98 — Агрегат АТЭ-6М

1 — шасси; 2 — стойка; 3 — лебедка; 4 — искрогаситель; 5 — гидравлический кран; 6 — рама агрегата; 7 — качающаяся рама; 8 — откидные трапы.

Разгрузка кабельного барабана осуществляется путем его скатывания под действием собственного веса по качающейся раме с откидным трапом при наклоне качающейся рамы с помощью гидроцилиндров двойного действия.

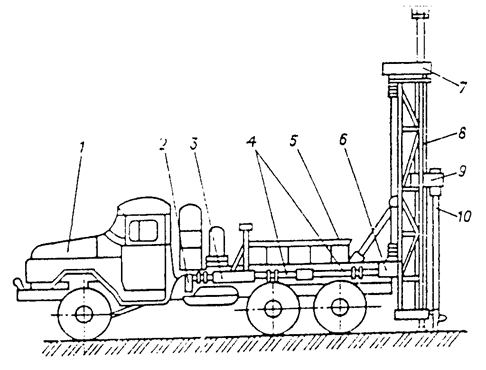

Агрегат АЗА-3 (рисунок 99) предназначен для механизированной установки винтовых и вертикальных закладных анкеров в прочных грунтах. При этом агрегат, кроме работ по заглублению-завинчиванию винтовых анкеров, извлечению винтовых анкеров обратным вращением, выполняет и бурение шурфов под закладные анкеры. Агрегат смонтирован на шасси автомобиля 1 высокой проходимости ЗИЛ-131А, включает в себя коробку отбора мощности 2, коробку передач 3.

Рисунок 99 — Агрегат АЗА-3

4 — карданные валы; 5 — платформа для инструмента; 6 — угловой редуктор; 7 — верхний редуктор; 8 — мачта; 9 — вращатель; 10 — инструмент винтовых анкеров и шнековых буров.

Агрегат для обслуживания подъемных установок 2АОП на базе грузового автомобиля УРАЛ-4320П предназначен для технического обслуживания и текущего ремонта подъемных установок, используемых при текущем и капитальном ремонте нефтяных и газовых скважин.

Агрегат АТЭ-95 предназначен для ремонта и технического обслуживания подъемного оборудования в нефтяной промышленности. Шасси — автомобиль «КАМАЗ-4310».

Агрегат маслозаправочный АМЗ-6.6-4310 предназначен для транспортирования топлива, жидких масел и проведения операций по опорожневанию и заправки маслом редукторов станков-качалок и другого оборудования.

Агрегат сервисного обслуживания электротехнического оборудования АСЭ-1 предназначен для комплексного обслуживания электротехнического оборудования на объектах нефтегазовой отрасли.

Агрегат со всеми сборочными единицами, деталями и принадлежностями монтируется на шасси автомобиля «КАМАЗ-43101».

Агрегат для обслуживания промысловых электроустановок АОЭ-01 создан на базе автомобиля УРАЛ-43103 для технического обслуживания и текущего ремонта промысловых электроустановок и сетей до 6 кВ.

Машина обслуживания электроцехов МОЭЦ-1 предназначена для обслуживания электроцехов в условиях умеренного микроклиматического района.

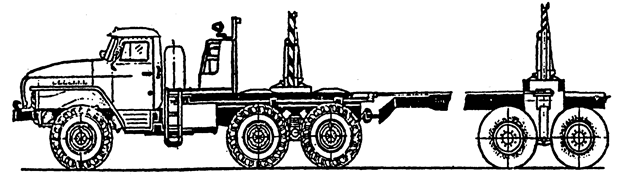

Трубовоз механизированный ТВМ (рисунок 100) предназначен для длинномерных (до 12 м) грузов (труб, турбобуров и другого длинного сортимента) с механизированной погрузкой в условиях умеренного макроклиматического района по ГОСТ 16350-80 при температуре окружающего воздуха от –40 °С до +40 °С по всей сети дорог, рассчитанных на пропуск автомобилей с осевой нагрузкой 6 т, а также местности.

Рисунок 100 — Трубовоз ТВМ

Установки для перевозки и перемотки кабеля УНРКТ-2М и УПК-2000. Установка для намотки и размотки кабеля при спуске и подъеме УЭЦН на нефтяных скважинах УНРКТ-2М смонтирована на раме и имеет меньшие размеры и массу по сравнению с УПК-2000.

Предназначена для: намотки кабеля на барабан; размотки кабеля с барабана при спуско-подъемных операциях на эксплуатационной скважине.

Агрегат для ремонта водоводов АНРВ-1 предназначен для аварийного и планово-предупредительного ремонтов нефтепромысловых водоводов систем поддержания пластового давления и технического водоснабжения в полевых условиях.

Агрегат представляет собой самоходную мастерскую на автомобильном шасси КрАЗ-255Б, укомплектованную гидроприводным грузоподъемным краном, отапливаемым кузовом, автономной электроэнергетической установкой, электросварочным преобразователем, комплектом баллонов, аппаратуры и инструмента для газопламенной обработки.

Агрегат для обслуживания замерных установок АЗУ предназначен для технического обслуживания и текущего ремонта групповых замерных установок и дожимных насосных станций, а также другие подобных технологических установок.
