Оборудование для сбора и подготовки нефти

Унифицированная схема нефтегазосбора приведена ниже.

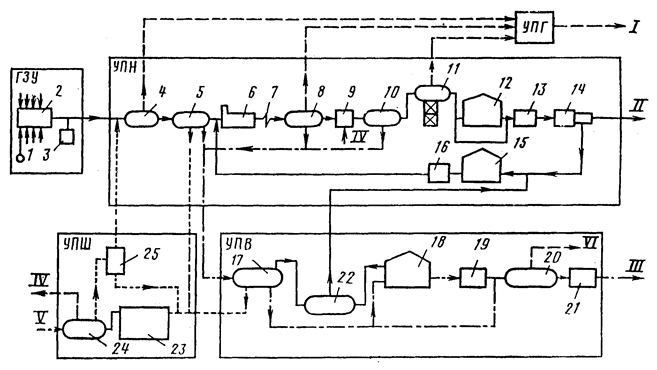

Рисунок 101 — Унифицированная технологическая схема комплекса сбора и подготовки нефти, газа и воды нефтедобывающего района

1 — скважина; 2 — автоматизированная групповая замерная установка; 3 — блок подачи деэмульгатора; 4 — сепаратор I ступени; 5 — отстойник предварительного сброса воды; 6 — печь для нагрева эмульсии; 7 — каплеобразователь; 8 — отстойник глубокого обезвоживания и II ступени сепарации; 9 — смеситель для ввода пресной воды; 10 — электродегидратор для обессоливания; 11 — сепаратор III (горячей) ступени сепарации; 12 — резервуар товарной нефти; 13; 16; 19 — насос; 14 — автомат по измерению количества и определению качества товарной нефти; 15 — резервуар некондиционной нефти; 17 — блок очистки воды; 18 — резервуар очищенной воды; 20 — блок дегазатора воды с насосом; 21 — узел замера расхода воды; 22 — блок приема и откачки уловленной нефти; 23 — емкость-шламонакопитель; 24 — блок приема и откачки стоков; 25 — мультигидроциклон для отделения от стоячей (дождевой) воды механических примесей.

I — товарный нефтяной газ; II — товарная нефть; III — очищенная вода на КНС; IV — пресная вода; V—промысловые ливневые стоки; VI — газ на свечу.

Узлы — установки: ГЗУ — замера продукции скважин;

УПГ — подготовки газа;

УПН — подготовки нефти;

УПВ — подготовки воды;

УПШ — подготовки шлама или механических примесей.
