Головной вагон шкаф №1
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
|
|
|
|
| ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
|
|
|
|
| ||||||||||||||||||||||||||||||
БРТ – блоки регуляторов температуры:
Л – лобовой; М – маршрута; Б – боковой.

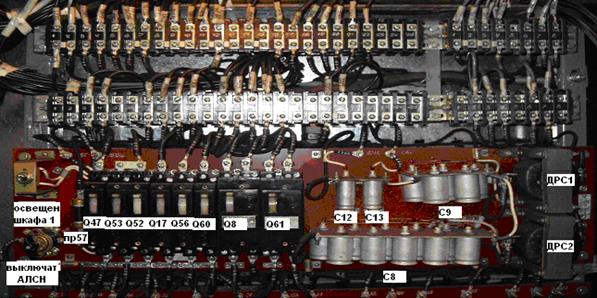

ПР57 – питание АЛСН;
Q47 (6,3А) – песочница;
Q53 (6,3А) – отопление и вентиляция;
Q52 (6,3А) – сигнализация;
Q17 (6,3А) – цепь питания катушек «РВК», провод №22К;
Q56 (6,3А) – вентиляция кабины (КВК, КО2, КО4);
Q60 (6,3А) – питание системы «ТОН» и усилителя «УП-100»;
Q8 (6,3А) – эл. двигатели вентиляторов калориферов кабины;
Q61 (16А) – дополнительный обогрев кабины (эл. печи);
С8, С9, С12, С13 – конденсаторы;
ДРС1, ДРС2 – дроссели для сглаживания пульсаций тока в цепи питания АЛСН и ПРС;

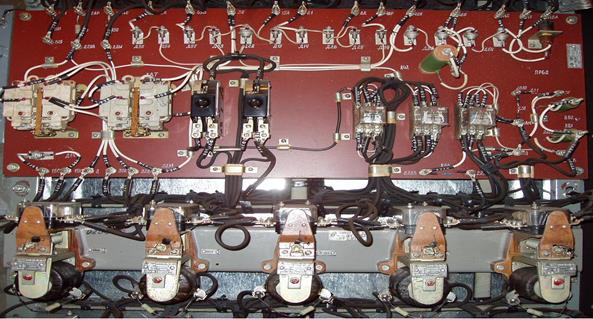

КВХ – контактор выдержки времени хода;
КВТ – контактор выдержки времени торможения;
ТР11, ТР12 – тепловые реле в фазах двигателя вентилятора отопления кабины;
РНВ1 – реле напряжения двигателя вентилятора отопления кабины;
Р3 – реле в схеме АЛСН;
ПТРК – реле промежуточное отопления кабины;
ПР62 (37А) – питание радиостанции;

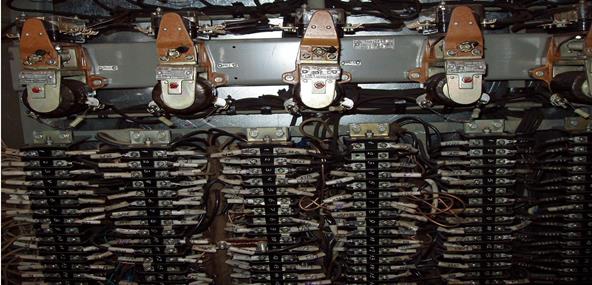

РКБ – реле контроля бдительности;
РПТ – реле пневматического тормоза;
РО – реле отпуска (ЭПТ);
РТ – реле торможения (ЭПТ);
КВК – контактор вентилятора кабины;
РКО – реле контроля отпуска (ЭПТ);
РКТ – реле контроля торможения (ЭПТ);
РКД – реле контроля дверей;
РВК – реле включения компрессора;
ПРК – промежуточное реле контроллера.
|
|
|
|
|
