Ос прт1 прт про ркв рбр

ПП-42 ПТРС ПТР1 ПТР2 РКТ РВТ1 РВТ2

КР

Q41 Q42 Q43 Q3 Q19 Q32 Q39 Q21 Q36 Q37 Q38 Q31 Q40 Q34 КВ1

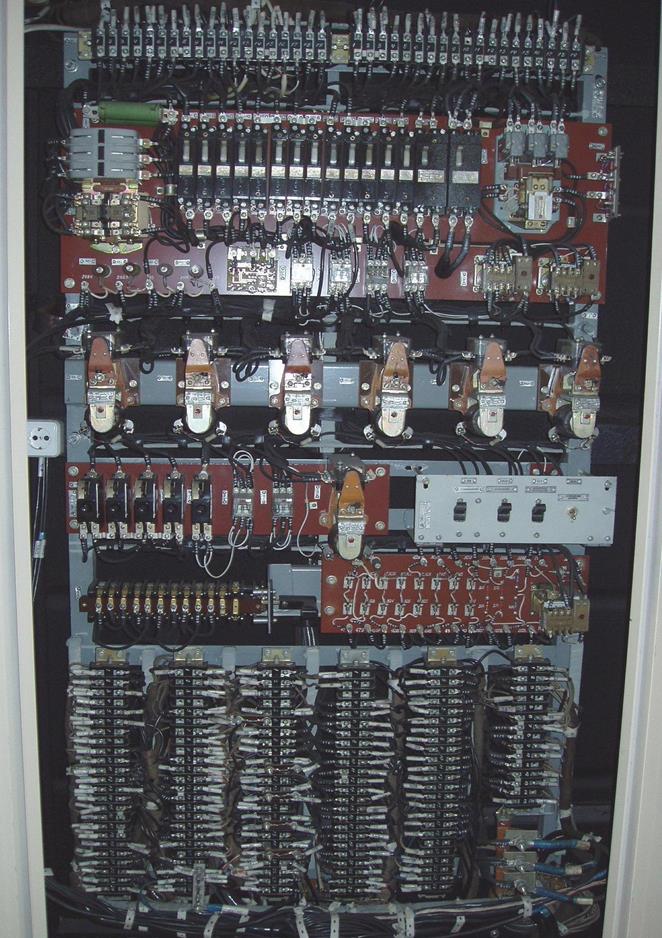

МОТОРНЫЙ ВАГОН ШКАФ №2

Т.Ц.

Н.М. АВУ АВТ

ПР22

КВК В-10

Ц.У.

Кран

Стоп

АК-11Б РББ1 РББ2

КЛТ-П КЛТ-О

ППИ

МОТОРНЫЙ ВАГОН ШКАФ №1

ШКАФ №1

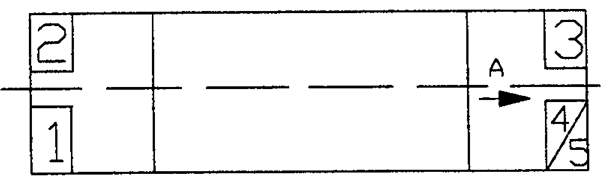

В моторном вагоне

ручной тормоз

кран №68 – трёхходовой кран токоприёмника;

КЛТ-П – вентиль подъёма токоприёмника;

КЛТ-О – вентиль опускания токоприёмника;

АК-11Б – регулятор давления вспомогательного компрессора;

РББ1, РББ2 – реле блокировок безопасности;

ППИ – пульт пожарной информации;

КВК – контактор вспомогательного компрессора;

ПР22 (15А) – предохранитель впомогательного компрессора;

В10 – выключатель «Вспомогательный компрессор»;

АВУ – автоматический выключатель управления

(вкл. 4,0 – 4,2 кгс/см²; выкл. 2,7 – 3,0 кгс/см²);

АВТ – автоматический выключатель торможения

(выкл. 1,5 кгс/см² и выше).

к ран №68

в спомогательный компрессор
