Планування робіт

Визначення обсягу інженерно-геологічних вишукувань, склад звіту.

Інженерно-геологічні вишукування - складова частина комплексу робіт, які виконуються для забезпечення будівельного проектування вихідними даними про природні умови району (ділянки) будівництва, а також прогнозування змін навколишнього природного середовища, що можуть відбутися при будівництві і експлуатації споруджень.

При проведенні інженерно-геологічних вишукувань вивчаються грунти як основи фундаментів будинків і споруд, підземні води, фізико-геологічні процеси і явища (карст, зсуви, сілі і ін.)

Проведення вишукувань регламентується ДБН і ДСТУ. Серед них основними є:

СНиП 2.03.11-87 «Інженерні вишукування для будівництва. Основні положення».

Посібник по проектуванню основ будинків і споруд (до СНиП 2.02.01-83).

СНиП 2.02.01-83 "Основи будинків і споруд".

Планування і виконання вишукувань здійснюється на основі техніч­ного завдання на виробництво вишукувань, що складається проектною організацією або замовником.

При складанні технічного завдання визначається, які матеріали, що характеризують природні умови будівництва, будуть потрібні для розробки проекту.

Технічне завдання є основою для складання вишукувальною організацією програми вишукувань, у якій обґрунтовуються етапи, склад, об'єми, методи і послідовність виконання робіт.

Складанню програми передують збір, аналіз і узагальнення матеріа­лів про природні умови району вишукувань, а в необхідних випадках (відсутність або суперечливість матеріалів) - польове обстеження району вишукувань.

1.2. Визначення етапів, складу й обсягу вишукувань

Інженерно-геологічні вишукування виконуються етапами, що ув'язуються з рішенням конкретних задач проектування (табл. 1.1). Ви-

бір кількості етапів і їхньої прив'язки до стадій проектування здійснюється проектною і вишукувальною організаціями спільно для кожного об'єкта в залежності від конкретних умов, обумовлених процесом проектування, природними й організаційно-технічними чинниками. При цьому окремі етапи можуть бути опущені або сполучені з іншими.

Таблиця 1.1.

Етап вишуку-вань	Об'єкт вишукувань	Основні задачі
вишукувань	Проектирования
Збір і узагальнення даних про природні умови	Район будівництва	Розробка робочої гіпотези про інженерно-геологічних умовах району і складання програми вишукувань	Встановлення перспективних варіантів розташування об'єкту будівництва
Інженерно-геологічна рекогносцировка	Територія намічених варіантів розташування об'єкту будівництва	Порівняльна оцінка інженерно-геологічних умов по намічених варіантах	Вибір ділянки (майданчики) будівництва
Інженерно-геологічна зйомка	Вибрана ділянка (майданчик) будівництва	Комплексна оцінка інженерно-геологічних умов ділянки (майданчики) будівництва	Компонування будівель і споруд. Вибір типів фундаментів
Інженерно-геологічна розвідка	Сфера взаємодії будівель і споруд з геологічним середовищем	Одерження інженерно-геологічних характеристик грунтів у сфері взаємодії будівель і споруд з геологічним середовищем|	Проектування окремих будівель і споруд

:

Найбільшим етапом вишукувань, що зустрічається часто, є інженерно-геологічна розвідка, що виконується для окремих будинків і споруд або невеличких комплексів.

Об'єм інженерно-геологічних робіт залежить від категорії складності інженерно-геологічних умов на ділянці будівництва (табл.1.2), площі використовуваної території, а також виду будівництва (призначення спорудження, його класу, конструктивних особливостей, виду фундаментів). Відстань між гірськими виробками при зйомці призначається відповідно до табл. 1.3, а при розвідці - табл. 1.4.

Характеристика категорій складності інженерно-геологічних і

гидрогеологических| умов

Таблиця 1.2.

Категорія складності	Характеристика природних умов
I	Однорідні осадові породи. Стратіграфія проста. Маркіруючі горизонти виражені ясно. Залягання пластів горизонтальне або дуже пологе моноклинальне. Форми рельєфу нескладні, такі, що добре просліджуються. Підземні води однорідного хімічного складу приурочені до пластів однорідних порід. Різкі проявлення фізико-геологічних процесів відсутні.
II	Однорідні осадові породи із слабковираженими маркіруючими горизонтами. Еффузівниє і интрузивні породи обмеженого розповсюдження. Взаємини між осадовими і виверженими породами прості. Залягання пластів горизонтальне, моноклинальне або у вигляді простих пологих складчастих структур. Форми рельєфу ерозійно-акумулятивні з численними або неясно вираженими терасами. Різкі проявлення фізико-геологічних процесів відсутні. Райони 1 категорії, але з широким розвитком фізико-геологічних явищ, що впливають на інженерно-геологічні умови місцевості, або з широким розвитком порід, що відрізняються низькою несучою здібністю, |або з не витриманими ні по простиранню, ні по потужності водоносними горизонтами з неоднорідним хімічним складом вод.
III	Комплекс різноманітних порід складного литологического складу. Метаморфічні эффузівні|, интрузивні породи. Розвинені складчасті і розривні порушення. Переважають гірські і предгірні форми рельєфу. Різні типи вод з складними умовами залягання. Райони II категорії з складною важко картуємою тектонікою з широким розвитком фізико-геологічних явищ, що впливають на інженерно-геологічні умови місцевості

Максимальна відстань між виробленнями при зйомці

Таблиця 1.3.

Категорія складності інженерно-геологических умов	Відстань, м, при масштабі зйомки
1: 10 000	1: 5000
I (проста) II (середня) III (складна)

Відстань між гірськими виробленнями, їх число при розвідці

Таблиця 1.4.

Категорія складності инженерно-геологічних умов	Максимальна відстань між виробкамми, м	Мінімальне число вироботок
I II III	70 –40 50 –30 30 –20	2 – 3 2 – 4 3 – 5

На ділянках, де протікають несприятливі фізико-геологічні процеси і явища, гірські виробки необхідно проходити не менше, ніж на 5 м нижче зони активного розвитку цих процесів - поверхонь сковзання зсувних тіл, гаданої глибини карстоутворення, поверхонь поділу рухливих і нерухомих частин тіла осипів, і т. ін.

Глибини проходки гірських виробок і досліджень грунтів при розві­дці призначаються, виходячи з розрахункових глибин стисливої товщі основи споруди, які задаються у завданні на вишукування, із заглибленням нижче межі стисливої товщі на 1 - 2 м.

Для пальових фундаментів глибини проходки виробок і досліджень грунтів призначаються не менше, ніж на 5 м нижче проектованої гли­бини занурення паль.

Поряд із проходженням гірських виробок, важливим моментом ви­шукувань є дослідження грунтів для визначення їхніх будівельних властивостей.

Фізичні характеристики грунтів визначають, як правило, лаборатор­ними методами. Механічні характеристики грунтів (деформаційні і міцностні) - комплексно - лабораторними і польовими методами.

Основні види лабораторних і польових досліджень грунтів і умови їхнього застосування приведені в табл. 1.5 і 1.6.

Лабораторні дослідження грунтів

Таблиця 1.5.

Условные обозначения:

+ –выполняются обязательно

С – по специальному заданию

Для одержання даних, необхідних при проектуванні фундаментів споруджень на грунтах, специфічних по складу і будові (просідаючих, що набухають, заторфованих і ін.), при вишукуваннях повинні визначатися додаткові характеристики грунтів. До складу лабораторних досліджень, крім звичайних визначень відповідно до табл. 1.5, обов'язково додатково включаються визначення.

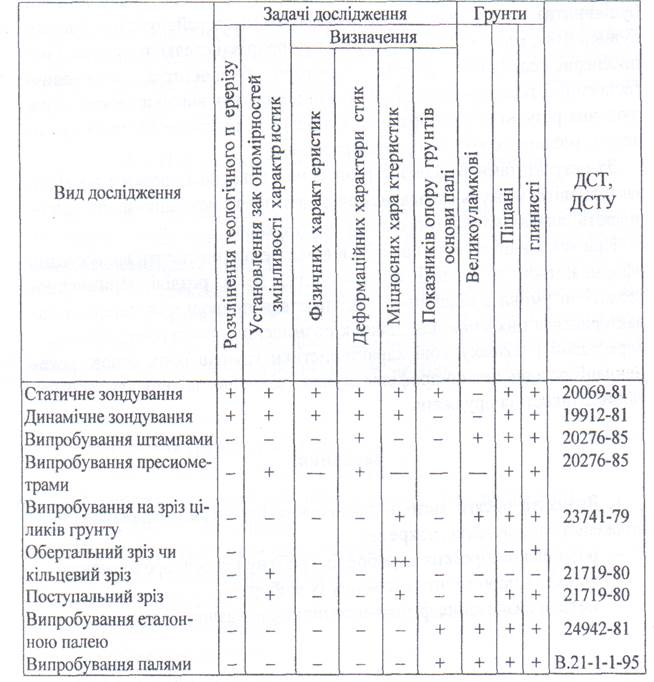

Польові дослідження грунтів

Таблиця 1.6.

для грунтів просідаючих – відносного просідання, початкового тиску просадчика і вологості;

для грунтів,що набухають – відносного набухання, вологості і тиску набрякання, відносної усадки;

для засолених грунтів – відносного суффозійного осідання кількісного утримання легко і средньорозчинених солей;

для елювіальних грунтів – коефіцієнта вивітрілості;

для заторфованних грунтів і торфу – відносного утримання і ступеня розкладання органічних речовин, зольності, коефіцієнта консолідації, зміни міцностних характеристик з врахуванням чинника часу.

Крім згаданих вище лабораторних досліджень, для будівельних майданчиків, складених просідаючими грунтами, з метою визначення грунтових просідаючих умов проводиться дослідне замочування грунтів в котлованах. До складу досліджень, набухаючих і засолених грунтів доцільно також додатково включати польові випробування статичними навантаженнями з замочуванням.
