Экспликация помещений

правило, над основной надписью чертежа.

7) границы зон передвижения технологических кранов (при необ-

ходимости).

Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости, изображаются схематично штрихпунктирной тонкой линией с двумя точками. Примеры выполнения планов этажей разных по назначению зданий приведены на рис.18 и рис.19.

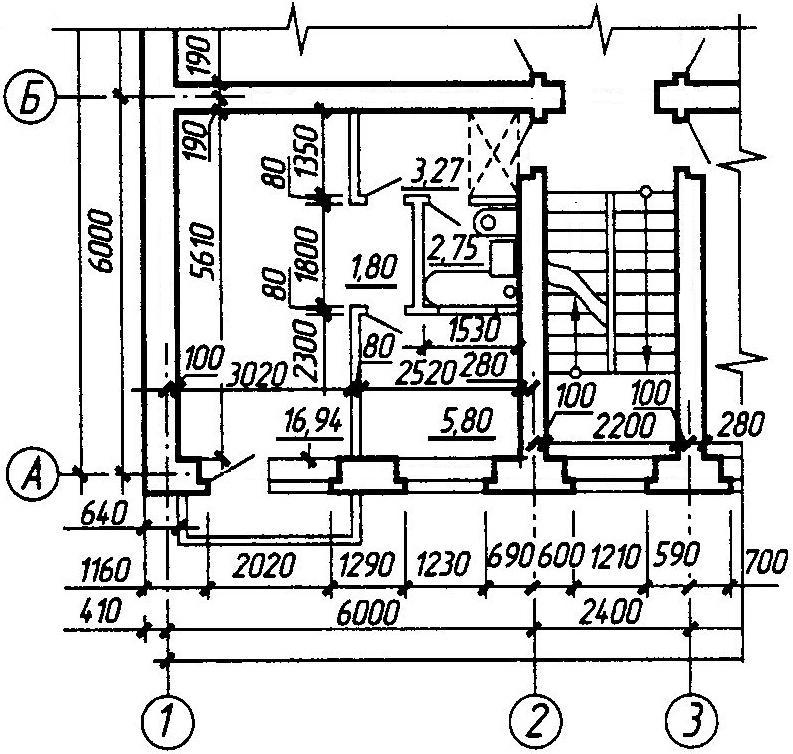

Рис. 18. Фрагмент плана бытового помещения

Рис. 19. Фрагмент плана производственного здания

Планы зданий (этажей) выполняются в определённом порядке:

1. Вначале вычерчивают сетку из координационных осей наруж-

ных и внутренних несущих стен (колонн). На этом этапе необходимо слева и снизу от крайних осей оставить достаточно места для последующего нанесения размеров, маркировки осей и обозначения

а) б)

в) г)

Рис. 20. Последовательность выполнения плана здания:

а) сетка координационных осей; б) привязка стен, разметка перегородок; в) вычерчивание деталей; г) нанесение размеров и оформление

разрезов – не менее 60 мм до внутренней рамки чертежа с каждой указанной стороны (рис. 20, а).

2. Вычерчивают контуры капитальных стен (колонн) с учётом

их привязки (рис. 20, б).

3. Вычерчивают контуры перегородок внутри помещения

(рис. 20, б).

4. Вычерчивают оконные и дверные (воротные) проёмы и по-

лотна в наружных стенах (рис. 20, в).

5. Вычерчивают дверные проёмы и полотна во внутренних сте-

нах и перегородках (рис. 20, в).

6. Вычерчивают контуры санитарно-технических устройств

(рис. 20, в).

7. Намечают разбивку элементов лестничной клетки (лестнич-

ных площадок и лестничных маршей); окончательное изображение лестничных маршей осуществляют после выполнения разреза, на котором будет проведена графическая разбивка лестницы (рис. 20, в).

8. На плане проставляют все требуемые размеры, обозначения,

площади помещений и т.п (рис. 20, г).

Нанесение размеров – важная часть выполнения чертежа.

Все размеры проставляют в виде замкнутых цепочек. Снаружи плана вдоль левой и нижней его сторон (а при необходимости – со всех четырёх сторон) выполняется по три размерных цепочки. Расстояние от стены до первой размерной цепочки принимается в пределах 14…21 мм – для удобства нанесения размеров и чтения чертежа. Расстояние между остальными размерными цепочками – 7…10 мм. На первой от стены цепочке указывают размеры оконных и дверных (воротных) проёмов и простенков между ними. На ней же либо в промежутке между этой цепочкой и стеной можно указать привязку наружных стен к координационным осям. На второй размерной цепочке указывают расстояния между соседними координационными осями. На третьей размерной цепочке указывают расстояние между крайними координационными осями. Перед нанесением размеров маркируют координационные оси здания. Кружк для обозначения координационных осей выносят за все размерные линии. Вблизи оконных проёмов проставляют их условные буквенные обозначения в порядке возрастания номеров (ОК1, ОК2 и т.д.).

Внутри плана здания тоже прокладывают размерные цепочки между внутренними гранями наружных стен. На них указывают размеры, определяющие толщину внутренних стен и их привязку, толщину перегородок, размеры помещений, привязку дверных проёмов к ближайшим стенам и перегородкам. Наносят условные обозначения дверных проёмов (Д1, Д2 и т.д.) аналогично оконным. Как можно ближе к нижнему правому углу каждого помещения проставляют и подчёркивают основной линией площадь этого помещения в квадратных метрах. Площадь высчитывается с точностью до двух десятичных знаков.

На планах производственных зданий (см. рис.19) упрощённо, но, по возможности, похоже на натуру, изображают размещение технологического оборудования (насосы, станки и т.п.). Контуры оборудования проводят более толстыми линиями, чем план здания. Каждому виду оборудования присваивают определённый номер (позицию) и указывают эту позицию в экспликации. В бытовых помещениях также выполняют размещение соответствующего оборудования (см. рис.18).

Над планом каждого этажа выполняют соответствующую надпись по типу: ПЛАН 1 ЭТАЖА шрифтом размера № 10 или № 15 – в зависимости от величины свободного места на поле чертежа, на котором может быть размещена надпись.
