Воздушный фильтр компрессора

Напорная и общая пневматика

Под словами "общая пневматика" следует понимать пневматические устройства, относящиеся одновременно к нескольким пневматикам вагона (разобщительные краны, редукторы, электромагнитные вентили и т.д.)

Напорная пневматика предназначена для создания сжатого воздуха, его охлаждения, очистки от механических примесей, масла и влаги, его накопления и хранения с целью обеспечения работы всех пневматических устройств вагона.

В напорной магистрали поддерживается давление 6,3 – 8,2 Атм.

Воздушный фильтр (инерционно-контактный воздухоочиститель) предназначен для очистки атмосферного воздуха, поступающего для сжатия в компрессор, от механических примесей (пыли, частиц грязи и пр.)

Рис. 2.1 Воздушный фильтр. Общий вид

Фильтр установлен на компрессоре и крепится к его картеру при помощи хомута. Также фильтр снабжен защитной цепочкой для предотвращения его падения на путь в случае поломки хомута.

Рис. 2.2 Воздушный фильтр. Составные части

1 - патрубок входной
2 - патрубок выходной
3 - набивка
4 - корпус
5 - масло

Работа фильтра (рис. 2.3). При включении компрессора в магистрали всасывания давление становится ниже атмосферного, и атмосферный воздух начинает всасываться внутрь корпуса (4) через входной патрубок (1) и попадает в поддон, в который предварительно залито 400 гр компрессорного масла (5). Воздух, приходя в контакт с поверхностью масла, очищается от относительно крупных примесей, а затем через отверстия поступает вверх и проходит через фильтрующий элемент, которым является набивка из промасленных капроновых нитей (3). В этой набивке оседают более мелкие механические включения, и очищенный воздух через выходной патрубок (2) поступает в клапанную коробку компрессора для сжатия.

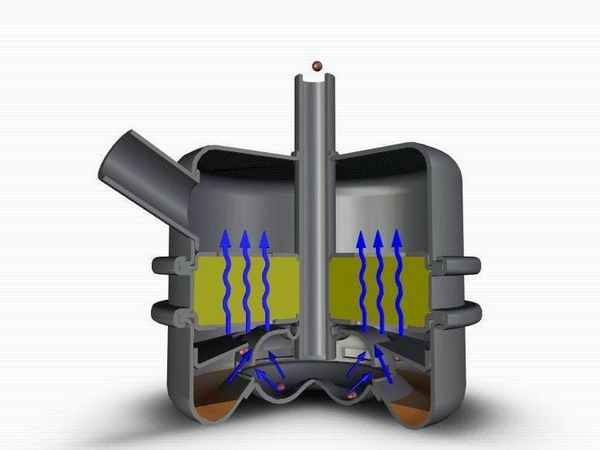

Рис. 2.3 Принцип действия воздушного фильтра
