Описание лабораторной установки. На рис. 6.4 приведена блок-схема установки для экспериментального определения коэффициентов поглощения веществом g-излучения

На рис. 6.4 приведена блок-схема установки для экспериментального определения коэффициентов поглощения веществом g-излучения.

Капсула с радиоактивным изотопом 1 помещена в свинцовый защитный контейнер 2 с узким коллимационным каналом. Канал перекрывается пласти­нами исследуемого вещества (свинец или алюминий) 3. Излучение, прошед­шее через пластины, падает на дозиметр 4, позволяющий проводить измерения мощности эквивалентной дозы (МЭД) g-излучения по цифровому таб­ло.

Датчиком дозиметра служит счетчик Гейгера-Мюллера. Размеры датчика значительно превышают диаметр пучка гамма-излучения, поэтому дозиметр ре­гистрирует как интенсивность первичного пучка гамма-излучения, так и рассе­янное гамма-излучение, возникающее за счет эффекта Комптона. Оценка гео­метрического фактора установки показывает, что действительное значение ко­эффициента поглощения m превышает найденное по формуле (6.9) или графику в 1,7 раза.

Рис. 6.4. Блок-схема экспериментальной установки

Дозиметр имеет два режима работы: «Поиск» и «МЭД». Режим «Поиск» слу­жит для грубой оценки радиационной обстановки по частоте следования зву­ковых импульсов. Режим «МЭД» служит для измерения и индикации мощности эквивалентной дозы на цифровом табло. Измерения МЭД осуществляются ав­томатически с интервалом времени около 40 с, а также после кратковременного нажатия на кнопку «МЭД – контр. питания». Во время измерения (40 с) на цифровом табло после каждого разряда (цифры) индицируются точки.

Исчезновение точек после 1, 2, 4 разрядов сигнализирует об окончании процесса измерения.

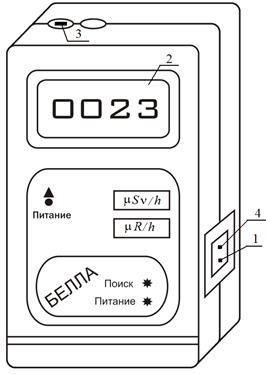

Расположение и назначение органов управления и индикации приведены на рис. 6.5. где

1-Выключатель питания.

2-Цифровое жидкокристаллическое табло.

3-Кнопка «МЭД-контр. питания» для включения режима определения МЭД и контроля напряжения батареи питания.

4-Выключатель режима «Поиск».

0.0.0.0.

Включение дозиметра производится переведением выключателя питания 1 (рис.6.5) в положение «Питание». При этом на цифровом табло должно инди­цироваться

Рис. 6.5.

Выждав примерно 10 с кратковременно нажать кнопку 3. С этого момента начинается процесс измерения (40 с). Затем точки после 1,2,4 разрядов исчезнут, измерение МЭД закончится, показания дозиметра перестанут изменяться и на его табло будет сохраняться измеренное значение МЭД. Показания на табло дозиметра будут сохраняться в течение 40 с, после чего они автоматически обнуляются, появятся точки после каж­дой цифры и процесс измерения МЭД начнется заново. При переведении переключателя 4 в положение «Поиск», включается зву­ковая сигнализация. Частота следования звуковых импульсов пропорциональна интенсивности гамма-излучения.
