Лекция 7




Полы.



Неотъемлемой частью перекрытий являются полы. Рациональное решение конст­рукции полов требует особого внимания, так как стоимость их близка к стоимости не­сущей части перекрытия, а затраты труда на их устройство в 2-4 раза выше. Конструк­ция пола зависит от назначения и характера помещений, где он устраивается.

К междуэтажным перекрытиям предъявляют жесткие требования по их звукоизоляционной способности. С точки зрения звукоизоляции различают акустически однородные и неоднородные перекрытия (рис. 6.13- 6.14).

Рис. 6.13. Акустически однородное перекрытие:

1 – потолок; 2 – несущая плита; 3 – рулонный пол на упругой подоснове.



Акустически однородные перекрытия состоят из одно- двух и трёхслойных насти­лов и панелей, с массой обеспечивающей погашение энергии воздушного шума до нор­мативного уровня. При этом масса несущей конструкции междуэтажного перекрытия в жилых домах должна быть не менее 400 кг/кв.м.

Покрытие (одежда) пола, состоящее из упруго-мягких материалов (линолеум на мягкой основе, ворсистый ковёр и т.п.), не­посредственно приклеивается к несущей конструкции и обеспечивает погашение удар­ного шума.

Рис. 6.14. Акустически неоднородные перекрытия:

а, б – тип "плавающего " пола на упругой прокладке; в — при подвесном

потолке;1 -потолок; 2 — несущая плита; 3— упругая прокладка; 4 — плита пола;

5 — рулонный пол; 6 — стяжка; 7 — пол на упругой подоснове; 8 — под­весной

потолок; 9 - подвеска потолка



Акустически неоднородные конструкции предусматривают устройство полов по несущей части перекрытия из нескольких слоев жёстких материалов, разделённых воз­душными зазорами или упругими материалами. Звукоизоляция таких перекрытий от воздушного и ударного шумов обеспечивается всем комплексом слоев конструкции.

Различают четыре основных типа (рис.9,4) акустически неоднородных конструкций междуэтажных перекрытий:

- со слоистым полом;

- с раздельным полом;

- с раздельным потолком;

- с раздельным полом и потолком.

Первых два типа акустически неоднородных перекрытий применяют в жилых зда­ниях. Перекрытия с раздельным потолком применяют в гражданских зданиях при необ­ходимости проводки инженерных коммуникаций в пространстве между перекрытием и потолком. Такое решение не только позволяет скрыть систему разводок труб и кабелей, но и повышает индекс звукоизоляции до 60 дБ.

Перекрытия с раздельным полом и потолком устраивают в зданиях с высокими тре­бованиями к звукоизоляции (студии звукозаписи и телевидения)

Конструкция слоистого пола представляет собой последовательный ряд слоев, уло­женных на несущую конструкцию перекрытия:

- одежда пола;

- выравнивающий слой;

- звукоизоляционный слой.

При конструкции раздельного пола его покрытие устраивается на основе (сборной или монолитной), уложенной на сплошных или ленточных звукоизоляционных про­кладках, обеспечивающих погашение ударного и воздушного шумов.

Особое внимание при любом конструктивном решении полов требуется уделить примыканию его слоев к стенам и перегородкам (рис.6.15).

К некоторым перекрытиям, исполняющим роль наружных ограждений (чердачные, над проездами, холодными помещениями и др.) предъявляются требования по их теп­лоизоляция. В этом случае в состав перекрытия входят теплоизоляционный и пароизоляционный слои (рис.6.16).

Пароизоляционный слой должен предшествовать теплоизо­ляционному на пути теплового потока.



Рис. 6.15. Детали конструкций полов:

Л - примыкание к стенам и перегородкам; К - сопряжения в дверных проемах; 1- плинтус деревянный; 2 - звукоизоляционная прокладка; 3 - гвоздь; 4 - деревянная прокладка; доска; 6 – цементно-песчаный раствор; 7 - прокладочный рубероид; В - бетонная разделка; 9 - плинтус из цементно- песчаного раствора; 10- шпаклевка; И - асбестовый картон; 12 - штукатурка или облицовка керамической плиткой; 13 –плинтус из фасонной керамической плитки; 14 - гидроизоляция.



Полы устраивают по несущим элементам перекрытий или по грунту.

Полы на грунте выполняются в подвальных помещениях, в некоторых помещениях первых этажей в основном в зданиях общественного

назначения (вестибюлях, спортив­ных залах, в помещениях культурно-бытового назначения и др.), а также возможны к применению в первых этажах малоэтажных жилых домов (рис. 6.17).

Конструкция пола состоит из покрытия (одежды) и основания под него.

Рис.6.16. Схемы утепления перекрытий:

а - чердачного; 6 - цокольного; О, Е - потоки тепла (0) и пара (Е); 1 - несущий элемент; 2 – пароизоляционный слой; 3 - утеплитель; 4 - выравнивающая стяжка; 5 - покрытие пола.



Для покры­тий полов гражданских зданий применяют различные изделия из древесины, рулонных и плитных синтетических материалов, керамические и из естественного камня плитки.



Рис.6.17. Полы на грунте:

а– дощатые по лагам; б – из паркетной доски; в, г – паркетные по стяжке; д,е – из полимерных материалов и линолеума по плите основания; ж,к,м – из керамических плиток; з,и,л – цементные; н – из теплоизоляционного линолеума;1 – паркетные доски; 2- шпунтованные доски; 3- лаги; 4 – прокладки из доски по слою толя; 5 – бетонный (кирпичный столбик); 6 подстилающий слой бетона; 7 – уплотненный грунт; 8 – паркет на мастике; 9 – цементная стяжка: 10 – гидроизоляция; 11 – линолеум; 12 – панель основания пола; 13 – керамическая плитка; 14 – цементный раствор; 15 – слой бетона: 16 – оклеечная гидроизоляция; 17 – теплоизоляционный линолеум.



Основанием полов служит ровная жёсткая поверхность, выполняемая из наливных материалов (бетон, цемент и др.) или сборных плит (древесно-волокнистых, гипсобетонных и др. рис. 6.18).





а

з и

к

л

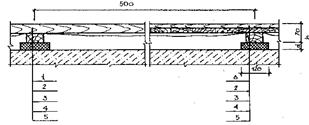

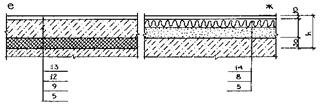

Рис. 6.18. Полы по перекрытиям:

а– из шпунтованных досок по лагам; б – из дощатых щитов; в-д – из паркета; е-ж – из линолеума; з,и – из керамических плиток; к – из паркета; л – из теплоизоляционных плит; 1 – шпунтованные доски; 2- прокладочный рубероид; 3- лаги; 4 – монтажные звукоизоляционные прокладки; 5 панель перекрытия; 6 – дощатый щит;7- паркет на мастике; 8 – стяжка из цементного раствора: 9 – сплошная звукоизоляционная прокладка; 10 – литой асфальт; 11 – легкий бетон; 12 – панель основания пола; 13 – линолеум на мастике; 14 – теплоизоляционный линолеум; 15 – керамическая плитка на цементном растворе; 16 – оклеечная гидроизоляция; 17 – панель основания; 18 – теплоизоляция.



Перекрытия над подвалами, проездами и чердачные перекрытия отличаются от междуэтажных наличием слоя утеплителя и

пароизоляции. Пароизоляция, защищающая утеплитель от возможной конденсации водяных паров, проникающих с теплым воздухом по­мещения в толщу перекрытия, выполняется наклейкой 1—2 слоев рулонного материала или промазкой горячим битумом. В перекрытиях над проездами пароизоляция укладывается над утеплителем, а в чер­дачных под утеплителем.

В перекрытиях санузлов между водонепроницаемой одеждой пола и его основанием укладывают гидроизоляцию из двух слоев рубероида на битумной мастике и отгибом изоляции на 50— 100 ммна стены и перегородки.

Верхним элементом пола является покрытие (одежда). Покрытие пола должно быть прочным, долговечным, гигиеничным.

Покрытие пола по виду материалов и способу выполнения делят на монолитные сплошные) и штучные - мелкоразмерные, щитовые и листовые Под покрытием обычно находится прослойка, склеивающаяся одежду пола со стяжкой.

По однотипности применения покрытий полов помещения гражданских зданий подразделяют на восемь групп;

I - жилые комнаты в квартирах, общежитиях, интернатах, гостиницах, санаториях, домах отдыха и др.;

II - палаты и медицинские помещения в учреждениях здравоохранения, санаториях, домах отдыха, детские помещения и коридоры в детских яслях-садах;

III - служебные помещения административных, проектных и научных организаций, аудитории, классы, лаборатории и другие помещения учебных заведений, залы спортивные, актовые, зрительные читальные и др.;

IV - коридоры гражданских зданий всех видов и фойе зрелищны) зданий, удаленные от входных дверей более чем на 20 м;

V кухни жилых зданий;

VI – детские туалетные в детских яслях-садах и больницах;

VII - торговые залы магазинов и предприятий общественного питания на

первом этаже, удаленные от входных дверей более чем на 20 м, а также залы, расположенные на вышележащих этажах;

VIII - коридоры гражданских зданий, а также фойе зрелищных зданий и торговые залы, расположенные на расстоянии менее 20 м от входных дверей, вестибюли, уборные, душевые, ванные, умываль­ные всех видов зданий.

Основные типы покрытий полов (одежды) помещений представлены в табл.6.2

Таблица 6.2.

Основные типы покрытий полов помещений.

Тип и материал покрытия пола Группа помещений
I II III IV V VI VII VIII
Бетонный шлифованный             + +
Мозаичный шлифованный             + +
Поливинилацетатно-цементнобетонный шлифованный             + +
Поливиниацетатный мастичный     + + +
Из плит бетонных             + +
Из плит мозаичных             + +
Из плит керамических             + +
Из плит шлакоситалловых             + +
Дощатый + + + + +
Из древесностружечных плит +   + + +
Из паркетных досок + + + +     +
Из штучного паркета + + + +     +
Из мозаичного (наборного) паркета   + + +
Из линолеума + + + + + + +
То же, с теплозвукоизоляционным слоем + + + + +
Из поливинилхлоридных плит + +   + +
Ковровый +
