Блок управления вентиляторами

Блок управления вентиляторами FТА устанавливается в нижней части полки и обеспечивает принудительное охлаждение оборудования.

Размещение блока FТА в полке ONS15454 показано на рис.2.11.

В состав блока входят шесть модулей вентиляторов и цепи управления ими.

Управление вентиляторами обеспечивает центральный процессор платы TCC2Р. Производительность вентиляторов может быть низкой, средней или высокой и зависит от температуры окружающей среды и состояния других вентиляторов в блоке. В случае отказа платы TCC2P производительность вентиляторов автоматически становится максимальной.

На передней панели блока имеется жидкокристаллический дисплей LCD, на котором отображается информация о количестве общих аварийных сигналов в полке, обнаруженных на уровне слота и порта. На LCD индикаторе также отображается температура воздуха, измеряемая датчиками на входе блока вентиляторов.

Рис. 2.11. Размещение блока FТА в полке ONS15454

Красный светодиод Fan Fail на передней панели блока включен, когда один или несколько вентиляторов неисправны. При отказе одного или нескольких вентиляторов необходимо произвести замену блока FTA.

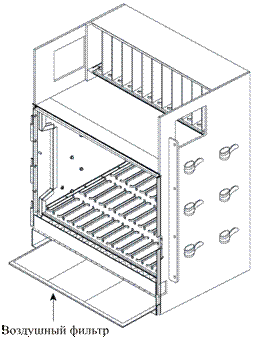

В нижней части блока FТА устанавливается воздушный фильтр типа 15454E – FTF (рис.2.12).

Рис. 2.12. Воздушный фильтр FTF – общий вид

Предупреждение. Не допускается работаблока FTA без воздушного фильтра.
