Привязка колонн к разбивочным осям здания

В одноэтажных промышленных зданиях с железобетонным и сме­шанным каркасами колонны крайних рядов по отношению к про­дольным разбивочным осям имеют нулевую привязку, т.е. наружная грань колонны совмещается с продольной разбивочной осью и со­впадаете внутренней гранью стенового ограждения. При этом между внутренней гранью панели и колонной должен быть предусмотрен зазор 30 мм (рис. 6.15).

Колонны средних рядов в железобетонном, стальном и смешан­ном каркасах имеют по отношению к продольной разбивочной оси центральную привязку, т.е. разбивочная ось среднего ряда колонн совмещается с осью сечения надкрановой части колонн.

Колонны крайних рядов в стальном каркасе по отношению к продольной разбивочной оси имеют привязку 250 мм и совмеща­ются с внутренней гранью стеновой панели с зазором 30 мм.

Торцовые колонны основных рядов любого каркаса по отноше­нию к крайней поперечной разбивочной оси имеют привязку 500 мм, т.е. ось колонны отстает от этой крайней поперечной разбивочной оси на 500 мм.

Всс колонны фахверка устанавливаются в торцах пролетов с шагом 6 м и предназначены для навешивания на них стеновых пане­лей и восприятия ветровых нагрузок. Независимо от рода материала по отношению к поперечной разбивочной оси пролета колонны фах­верка имеют нулевую привязку.

В железобетонном и смешанном каркасах при пролете 72 м и более, а в стальном каркасе — 120 м и более посредине пролетов в поперечном направлении предусматривается температурный шов, который устраивается за счет установки пары колонн, оси которых отстают от оси температурного шва, совмещенного с очередной шаговой осью, на 500 мм каждая. Благодаря этому создается два температурных блока, независимо работающих под нагрузкой. Для обеспечения пространственной жесткости и устойчивости колонн в вертикальном направлении в середине температурного блока меж-

7 - 4735

а в

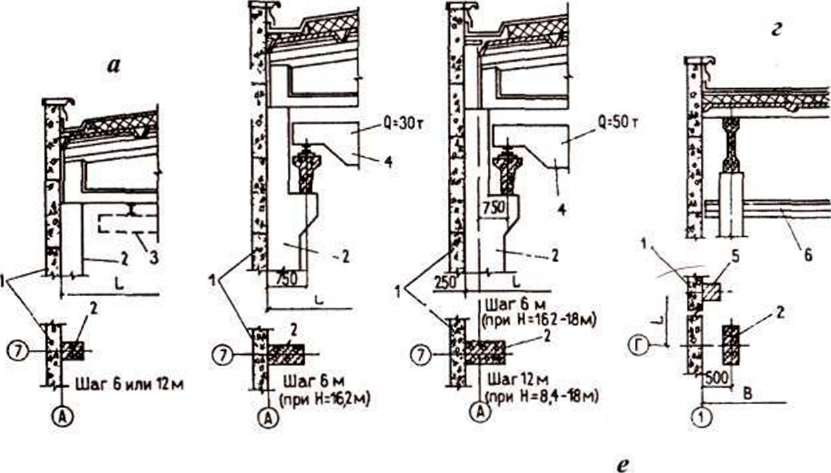

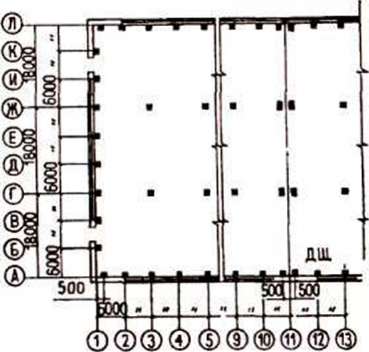

Рис. 6.15. Привязка несущих конструкций одноэтажных промышленных зданий к разбивочным осям: а — продольных наружных стен и колонн (бескрановых зданий); б — продольных стен и колонн (при кранах грузоподъемностью до 30 т); в — продольных наружных стен и колонн (при кранах грузоподъемностью до 50 т); г — в торцовых стенах; д — в местах деформационных швов (ДШ); е — фрагмент плана здания; 1 — стены; 2 — колонны; 3 — подвесной кран; 4 — мостовой кран; 5 — фахверковая колонна; 6 — подкрановая балка

ду колоннами предусматриваются вертикальные стальные связи (при шаге колонн 6м — крестовые, при шаге 12 м — портальные).

Продольные температурные швы или переход высот продоль­ных пролетов решаются на двух рядах колонн, при этом предусмат­риваются парные разбивочные оси со вставкой 500, 1000, 1500 мм. В здании со стальным каркасом переход высот осуществляется на одной колонне за счет изменения высоты ее ветвей.

Примыкание двух взаимно-перпендикулярных пролетов осу­ществляется на двух колоннах со вставкой по наружной стене и в уровне покрытия. Размер вставки определяется в зависимости от гол шин ы наружных стен и от привязки колонн.

В здании при наличии мостовых электрокранов вертикальные оси крановых путей отстают от продольных разбивочных осей зда­ния на 750 мм (без прохода) и на 1000 мм (с проходом), а при нали­чии подвесных кранов вертикальные оси подвески и передвижения их отстают от продольных разбивочных осей на 1500 мм.
