Типы стальных колонн. Их опирание на фундамент

Тема 6.4. Стальные конструкции одноэтажных промышленных зданий

Пространственную систему металлических конструк­ций, образованную колоннами, подкрановыми балками, фермами, прогонами и связями, называют стальным каркасом. Пространст­венная жесткость каркаса обеспечивается укладкой подкрановых балок, прогонов, связей между поперечными рамами.

Элементы каркаса изготовляют из малоуглеродистых и высоко­прочных сталей. Сопряжение элементов стального каркаса осуществ­ляют на болтах, сварке и заклепках (при значительных динамических нагрузках).

Каркасы одноэтажных промышленных зданий с пролетами 18,24, 30, 36 м и шагом колонн 6 и 12 м возводят из типовых металлических конструкций.

Стальные каркасы допускаются: при высоте одноэтажного зда­ния более 14,4 м; при грузоподъемности кранов 50 т и более: при пролетах здания 30 м и более, а в неотапливаемых зданиях — 18 м и более; при двухъярусном расположении кранов; при высоких дина­мических нагрузках; при строительстве в труднодоступных районах.

Устройство стального каркаса наиболее оправдано для многих цехов металлургической промышленности (мартеновские, прокат­ные и др.) и в цехах тяжелого машиностроения.

Повышение коррозионной стойкости стального каркаса дости­гается нанесением соответствующих защитных покрытий — масля­ных красок, битумных лаков. С этой же целью для работы в агрессив­ной среде следует применять круглые, гнутые, сплошностенчатыс конструктивные формы элементов, в которых отсутствуют места скоп­ления влаги и пыли, являющиеся источником развития коррозии.

Защита стальных конструкций от чрезмерного нагрева произво­дится облицовкой огнеупорными материалами (керамикой, бетона­ми) и установкой отражающих экранов при постоянном источнике теплоизоляции (на некоторых участках горячих цехов).

Применение железобетонных настилов по стальным фермам приводит к увеличению расхода металла, поэтому предпочтительно использование легких ограждающих конструкций (профилирован­ный стальной лист, асбестоцементные изделия, эффективный утеп­литель).

В колоннах различают следующие части:

• оголовок, воспринимающий нагрузку от вышележащих конст­рукций;

• стержень (ствол), имеющий надкрановую и подкрановую части;

• башмак (база), передающий нагрузку на фундамент. Стальные колонны (рис. 6.22) различают по следующим призна­кам:

• по местоположению: для крайних и средних рядов;

• по конструкции ствола: постоянного сечения, переменного (сту­пенчатого) сечения;

• по сечению ствола: сплошные, сквозные (из отдельных ветвей, соединенных раскосами или планками), смешанного типа (над- крановая часть сплошная, подкрановая сквозная).

б

'

о

9.600... 18.000

8.400...9.600

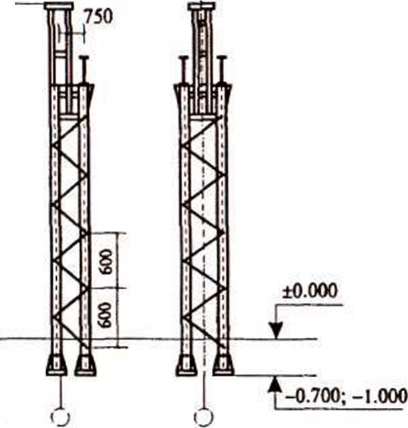

Рис. 6.22. Основные типы стальных колонн: а — сплошного постоянного сечения для зданий без мостовых кранов; б — то же двухветвевого сечения; в — сплошного сечения для зданий, оборудованных мостовыми кранами; г — то же, двухветвевого переменного сечения; д — то же, раздельного типа переменного сечения

10.800

Колонны постоянного сечения представляют собой прокатные сварные двутавры с консолями для опирания подкрановых балок. Их устанавливают в бескрановых или крановых зданиях высотой К,4-9,6 м (при грузоподъемности кранов до 20 т). Привязка крайних колонн: при Я = 6-8,4 м — нулевая; при И = 8,4-9,6 м — 250 мм.

Расстояние от уровня пола до верха подколонника 600 мм (для колонн Н— 8,4-9,6 м), 200 мм (для колонн Н = 6-8,4 м).

Ступенчатые (двухветвевые) колонны предназначены для зданий с высотой этажа 9,6—18 м, оборудованных кранами грузоподъемно­стью до 125 т. Налкрановая часть колонны (шейка) выполняется и» сварного двутавра, подкрановая состоит из двух ветвей, соединен­ных решеткой. Подкрановую часть двухветвевых колонн выпол­няют из прокатных швеллеров и двутавров (при высоте сечения до 400 мм), из гнутых швеллеров и двутавров сварных или прокатных (при высоте сечения 400—650 мм).

Башмаки стальных колонн крепят к анкерным болтам, заделан­ным в железобетонный фундамент. Опирание осуществляют через слой цементно-песчаного раствора или бетона на мелком заполни­теле. Конструкция башмака зависит от сечения колонны, характера нагрузки (центральная, внецентренная). Башмаки колонн сплош­ных и решетчатых (при небольшом расстоянии между ветвями) име­ют общую базу. В зависимости от высоты траверсы нижний торец колонны располагают на отметке 0,6—0,9 м. Заглубленную часть колонны для защиты от коррозии бетонируют.
