Смешанные каркасы
|
|
|
|
Каркас, у которого сжатые и изгибаемые элементы выполнены и 1 различного материала, называют смешанным. Для одноэтажных промышленных зданий целесообразны каркасы следующих видов: колонны — железобетонные, подкрановые балки, несущие конструкции покрытия — стальные: колонны — железобетонные, несущие конструкции покрытия — деревянные; колонны — металлические, конструкции покрытия — деревянные.
б в
|

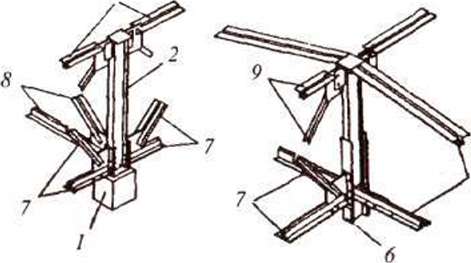

Рис. 6.30. Сопряжение стальных стропильных и подстропильных ферм: а — схема установки ферм; б — сопряжение ферм на оголовке колонн; в — сопряжение ферм в пролете; 1 — колонна; 2 — надопорная стойка; 3 — стропильные фермы; 4 — покрытие; 5 — подстропильная ферма; 6 — столик для опирания стропильной фермы; 7 — нижний узел стропильной фермы; 8 — нижний узел подстропильной фермы; 9 — верхние узлы стропильных ферм
|
За счет рациональной работы элементов каркаса: железобетонных на сжатие, металлических и деревянных на изгиб — снижается материалоемкость здания. Уменьшение массы покрытия позволяет сократить размеры сечения колонн и подошвы фундаментов.
Наиболее распространены каркасы с несущими элементами покрытия из металла. Металлические фермы устанавливают на железобетонные колонны через опорную плиту. Смонтированные конструкции закрепляют анкерными болтами, заделанными в оголовке колонны.
|
|
|
|
|
