Стены из кирпича

О

Mmt-s

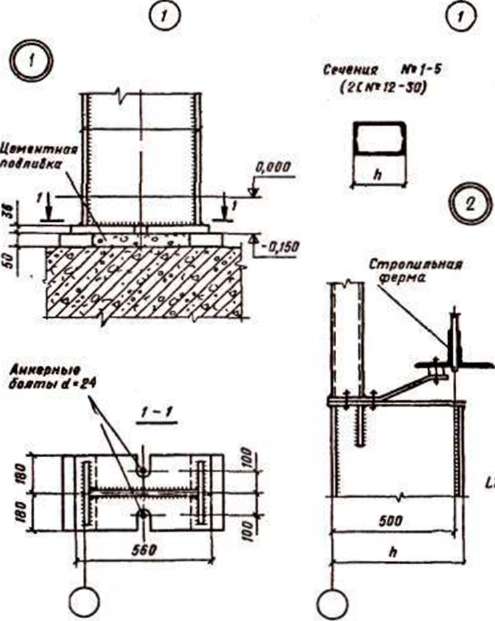

0,000 Рис. 6.33. Виды привязки колонн

НООО

Сечения fft в'8 Плита настила

покрытия — швеллер № 30. При металлических конструкциях по­крытия нижняя часть колонны имеет сечение разного размера и вида (швеллера № 14—30 или сварной двутавр). При железобетонных конструкциях покрытия нижняя часть колонны имеет сечение свар­ное двутавровое. К фундаменту колонны крепятся шарнирно. Колонны устанавливают на две стальные монтажные прокладки и закрепляют анкерными болтами. Зазор между опорным листом колонны и верхом подколонника (между прокладками) заполняют цементным раствором.

Стены из кирпича (рис. 6.34) устраивают для зданий, имеющих небольшие размеры и большое количество дверей и технологи­ческих отверстий, а также связанных с производством, где повы­шенная влажность и агрессивная среда.

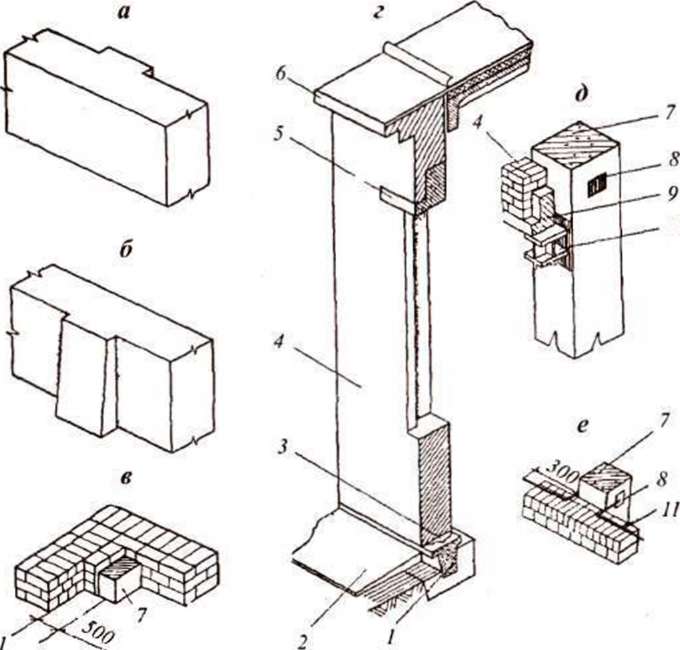

Рис. 6.34. Кирпичные стены промышленных зданий: а — несущие, усиленные изнутри пилястрой; б — несущие, усиленные снаружи контрфорсом; в — угол стены; г — фрагмент самонесущей стены; д — опирание навесных стен на обвязочные балки; е — крепление самонесущих стен к колоннам каркаса; 1 — фундаментная балка; 2 — отмостка; 3 — гидроизоляция; 4 — кирпичная кладка; 5 — железобетонная перемычка; 6 — карниз; 7 — колонна каркаса; 8 — закладная деталь; 9 — обвязочная балка; 10 — металлический столик; 11 — стальной анкер диаметром 10-12 мм

ю

Толшина кирпичных стен зависит от теплотехнических требо­ваний и составляет 250, 380, 510 мм.

По восприятию нагрузки кирпичные стены бывают: несущие, образующие остов здания. Их опирают на ленточные фундаменты, в местах укладки балок или ферм усиливают изнутри пилястрами;

• самонесущие, примыкающие к колоннам каркаса. Их опирают на фундаментные балки. Для обеспечения устойчивости стен в их тело при кладке закладывают крепежные детали, которые при­крепляют к колоннам каркаса через 1,2 м;

• навесные, опертые на обвязочные балки, располагаемые над оконными проемами. Обвязочные балки, размещаемые над про­емами, служат сплошными перемычками.

Кладка может выполняться сплошной и облегченной. Цоколи кирпичных стен штукатурят или облицовывают кера­мической плиткой. Перемычки применяют при проемах 3 и 4,5 м. Верх стены завершается карнизом или парапетом.
