Тема 6.5. Стены

Стены промышленных зданий должны удовлетво­рять следующим требованиям: прочности и устойчивости;

• необходимой огнестойкости, соблюдению установленного температурно-влажностного режима в помещениях;

• долговечности, т.е. стойкости от воздействия внешней и внут­ренней (производственной) среды;

• индустриальности возведения;

• арх итс кту р но-художсстве н н ы м;

• экономии, т.е. иметь минимальную массу и наименьшие пока­затели стоимости и трудоемкости на 1 м² стены.

По характеру статической работы стены подразделяют:

• ненесущие (навесные) — передают свой вес на колонны каркаса, за исключением нижнего подоконного яруса, опирающегося на фундаментные балки. Вес ненесущих стен колонны восприни­мают через обвязочные балки в стенах из мелких элементов и через опорные стальные столбики в панельных стенах. Наибо­лее эффективны ненесущис стены при легких крупноразмерных панелях (из асбестоцементных и металлических листов);

самонесушие стены — несут собственный вес в пределах пол­ной высоты здания и передают его на фундаментные балки. Связь с каркасом осуществляется анкерами. Высота самонесу­щих стен ограничивается и зависит от прочности материала и толщины стены, шага колонн, величины ветровой нагрузки. Самонесущие панельные стены наиболее эффективны для производств с влажными и мокрыми процессами, с химически агрессивной средой;

• несущие стены — выполняются из кирпича и блоков. Восприни­мают вес покрытия, ветровые усилия, иногда транспортные на­грузки. Повысить устойчивость несущих стен можно устройством пилястр с наружной и внутренней стороны.

По месту расположения стены промышленных зданий подраз­деляют на наружные и внутренние, продольные и торцовые.

По конструктивному решению стены бывают: кирпичные, блоч­ные, панельные (бетонные, из тонкого металлического листа с утеп­лителем), из листовых материалов (асбестоцемента, стеклопластика, металла).

В одноэтажных промышленных зданиях помимо основного кар­каса применяют и дополнительный каркас стен — фахверк. Он уста­навливается в плоскостях торцовых и продольных стен. Фахверк состоит из стоек и ригелей и обеспечивает устойчивость протяжен­ных или высоких стен промышленного здания. Применяют фахверк в следующих случаях:

• при стенах из асбестоцементных и металлических листов;

• в зданиях высотой более 30 м независимо от конструкции стены;

• в зданиях с тяжелым режимом работы кранов при кирпичных стенах;

• при шаге колонн 12 м и длине наружных панелей 6 м.

В торцовых стенах зданий вследствие больших пролетов всегда устраивается фахверк. В крупнопанельных стенах он состоит из железобетонных или стальных колонн на самостоятельных фунда­ментах.

Железобетонные колонны фахверка (рис. 6.32) применяются в одноэтажных промышленных зданиях высотой от 3 до 9,6 м. Внут­ренняя грань панельных стен располагается с зазором 30 мм по отношению к наружной грани колонн. Железобетонные колонны фахверка на 300 мм короче основных; до верха несущих конструкций они наращиваются двутавром № 24, а затем уголком 125x40x4 мм. Нижний конец колонн крепится к фундаменту шарнирно. Для это­го поверх фундамента устанавливается при помощи анкерных бол­тов и цементной подливки стальной лист. Колонна устанавливается на этотлист и приваривается к нему с помощью закладных деталей.

В колоннах предусмотрены закладные детали:

лист М—8 — в верхнем торце колонн для крепления их верхнего

конца;

уголки М-31 для крепления колонны к фундаменту; М—2 — в виде парных уголков для крепления продольных стен; М—3 — лист, к которому привариваются столики (для опирания ненесущих стен);

Тип Z

Тип U

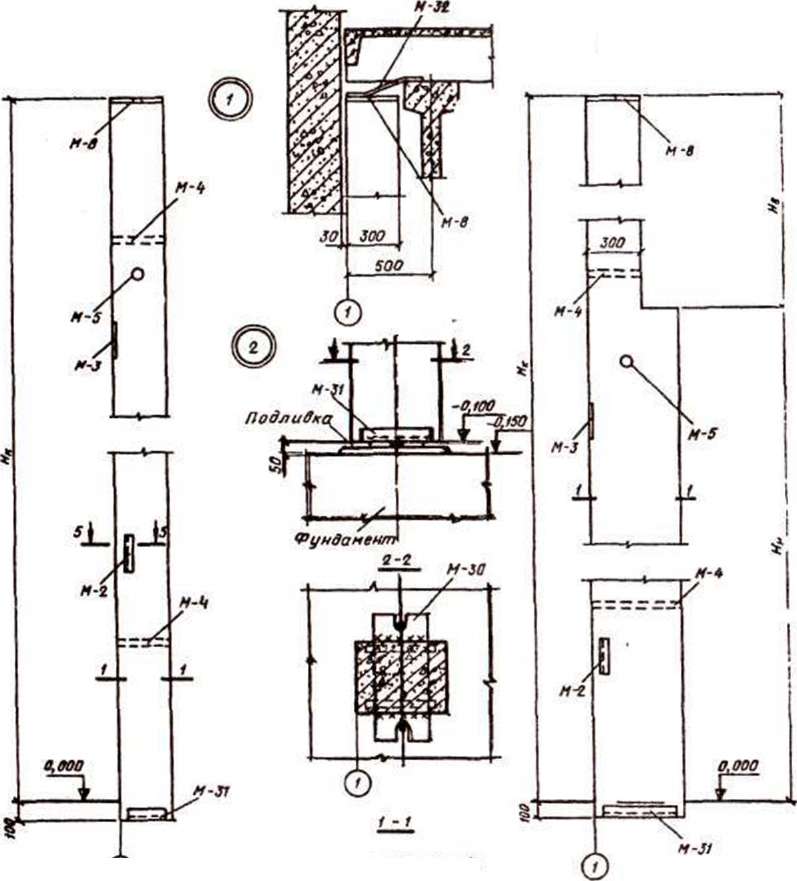

Рис. 6.32. Железобетонные колонны фахверка

М—4 — сквозные трубки для разгрузки и погрузки колонны; М—5 — для подъема колонны при монтаже.

Колонны изготовляют из бетона класса BI5-B30. Колонны армируют пространственными сварными каркасами. Рабочая арма­тура из горячекатаной стали периодического профиля класса A-III.

Ы

Колонны стального фахверка (рис. 6.33). Привязка колонн тор­цового фахверка нулевая, привязка колонн продольного фахверка определяется привязкой основных колонн каркаса. Верхняя часть колонны размешается в зазоре между стенкой и фермой покрытия и имеет сечение в виде двух швеллеров, полками обращенными во­внутрь. Номер швеллера зависит от материала несущих конструкций покрытия: в зданиях с металлическими конструкциями покрытия применяют швеллер № 12, с железобетонными конструкциями

Схемы колонн торцойоео срахворха

Мостик

Схгчо I

Схема 3

Схона г

»
