Светопрозрачные ограждения из профильного стекла

Деревянные оконные блоки

В зданиях с нормальным темпсратурно-влажностным режимом устанавливают деревянные оконные блоки или панели. Оконные блоки состоят из коробки и одинарных или спаренных переплетов, открывающихся наружу или внутрь. Их устанавливают в проемах шириной 1,5; 3; 4,5 м в один или несколько ярусов. Между уложен­ными ярусами блоков (в проемах выше 7,2 м) укладывают деревян­ные ригели, которые вместе с импостами, установленными через 3 м по ширине проема, воспринимают ветровые нагрузки.

Оконные блоки, установленные в проемах, крепят к откосам, перемычкам, ригелям и импостам гвоздями или ершами. При уста­новке блоков в несколько ярусов их соединяют болтами (через 1,2 м по высоте). Стыки конопатят паклей и закрывают нательниками. Слив из оцинкованной стали устраивают с наружной стороны про­ема, подоконную доску ставят изнутри.

Профильным стеклом заполняют бсспереплетные светопроемы (рис. 6.47). В неотапливаемых зданиях применяется стекло швел­лерного профиля, в отапливаемых и герметичных — коробчатого типа. Высота ограждения при швеллерном сечении стекла допуска­ется 1,8—3 м, при коробчатом — от 2,4 до 6 м. При сплошном остек­лении высотой до 15,6 м в проемах устанавливают стальные ригели, подвешенные к панелям-перемычкам с помощью металлических тяжей.

При заполнении проемов элементы профильного стекла опирают на эластичные прокладки и закрепляют стальной обвязкой из уголков. Торцы элементов коробчатого сечения заделывают резиновыми прокладками, предупреждающими запыление внутренней полости.

Вертикальные швы вограждениях из профильного стекла запол­няют прокладками из морозостойкой резины и защищают гидро­изоляционной мастикой.

Более индустриальным решением являются панели из профиль­ного стекла, которые состоят из металлической рамы, заполненной стеклом коробчатого или швеллерного профиля. Металлические тяжи, установленные через 1 м, увеличивают жесткость панели. В местах примыкания стекла к раме укладывают прокладки из губ­чатой резины.

Панели из профильного стекла опирают на монтажные столики и крепят к колоннам каркаса болтами. Швы между панелями заде­лывают упругими прокладками и герметизируют мастикой.

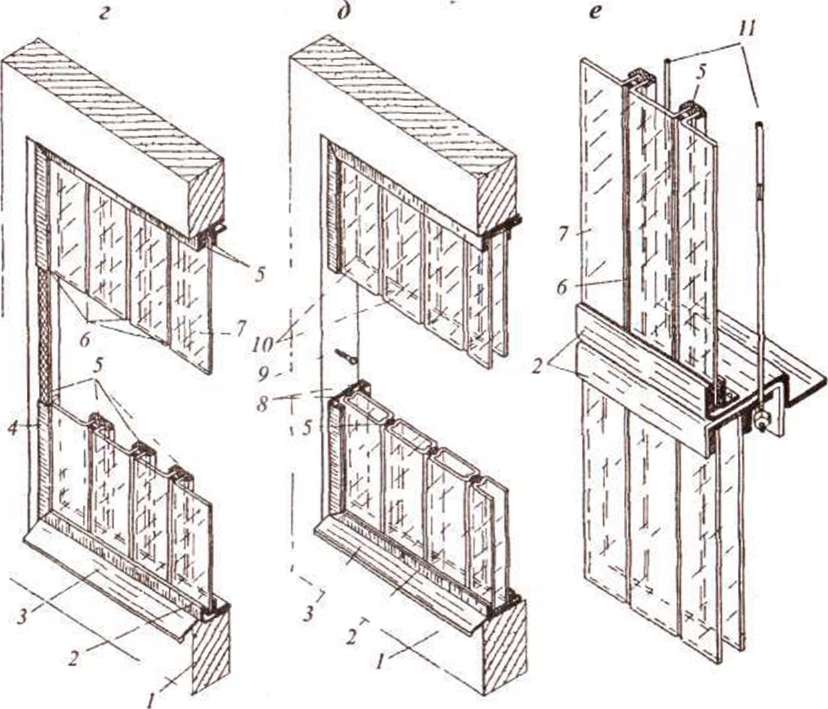

Рис. 6.47. Светопрозрачные ограждения из профильного стекла: а — одноярусное в ленточных проемах; б — глухое многоярусное с открывающимися переплетами; в — многоярусное с открывающимися переплетами; г — заполнение проема элементами швеллерного сечения; д — заполнение проема элементами коробчатого сечения; е — сплошное остекление с применением стальных тяжей; 1 — стена; 2 — горизонтальный участок обвязки; 3 — водоотлив; 4 — вертикальный уголок обвязки; 5 — прокладка из морозостойкой резины; 6 — герметизирующая мастика; 7 — стекла швеллерного профиля; 8 — парные уголки боковой обвязки; 9 — винт, крепящий обвязку к стене; 10 — стекло коробчатого типа; 11- стальные тяжи, связывающие смежные ригели
