Интерфейс программы

Лабораторная работа № 15. Знакомство с COREL TRACE

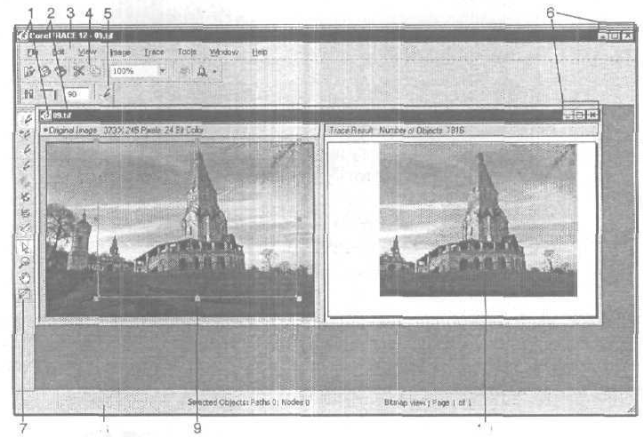

Рис. 15.1. Окно программы CorelTRACE: 1 — системные меню;2 — заголовки программы и документов; 3 — строка меню; 4 — стандартная панель; 5 — панель свойств; 6 — системные кнопки; 7 — блок инструментов;8 — строка состояния; 9 — растровое изображение; 10 — векторное изображение

CorelTRACE входит в состав графического пакета CorelDRAW Graphic Suite в качестве дополнительной программы. Она предназначена для автоматической трассировки растровых изображений, то есть для создания их векторных копий. По качеству формируемых векторных изображений данная программа ничем не уступает известной программе трассировки Adobe Streamline 4.0, однако превосходит ее по широте- выполняемых функций и в удобстве эксплуатации. В частности, CorelTRACE предоставляет пользователю восемь режимов трассировки, четыре из которых используются для создания различных художественных эффектов (штриховки и мозаики).

На рис. 15.1 представлено окно программы CorelTRACE в процессе трассировки. Слева находится исходное растровое изображение с областью, выделенной для трассировки, а справа — результирующее векторное. Вверху левой половины рабочего окна, содержащей растровое изображение, указываются размеры этого изображения (в пикселах) и его цветовой формат, а вверху правой половины — количество векторных объектов, составляющих трассированное изображение, По этому интегральному параметру вы сможете оценить сложность последующей обработки результирующего векторного изо-

бражения и его файловый размер, а также проследить зависимость между параметрами трассировки, задаваемыми на панели свойств, и ее качеством.
