Бурильные крюки

Бурильный крюк является грузонесущим устройством, присоединяемым к талевому блоку и предназначен для:

-подвешивания вертлюга и бурильной колонны при бурении скважины и при проработке ее ствола с промывкой;

-подвешивания с помощью штропов и элеватора колонны бурильных труб при проведении спуско-подъемных операций;

-подвешивания с помощью штропов и элеватора обсадных труб в составе обсадной колонны спуске ее в скважину и при расхаживании обсадной колонны в процессе ее цементирования;

-подвешивания и перемещения на полу буровой и инструмента при производстве спуско-подъемных операций и тяжелого оборудования при монтажно-демонтажных работах.

Бурильный крюк (рис. 8) состоит из литого корпуса 9, внутри которого на пружине 6 подвешен ствол 11, к которому снизу присоединен основной рог 1. Два боковых рога 13 используются для подвешивания штропов элеватора. На верхнем конце ствола навернута гайка 5, ограничивающая длину перемещения ствола по оси в корпусе при приложении нагрузки к основному и боковым рогам.

Пружина 6 состоит из двух секций и работает на сжатие. Рабочий ход пружины и ее грузоподъемность при выбранном рабочем ходе обеспечивает необходимый при отвинчивании свечи бурильных труб на высоту замковой резьбы. При нагрузках, превышающих вес одной свечи, пружина сжимается до упора торцов гайки 5 и стакана 10.

При работе зев основного рога закрывается автоматически при заведении штропа вертлюга в результате поворота подпружиненной защелки 2. Боковые рога закрываются откидными скобами.

Основными параметрами крюка являются:

-статическая грузоподъемность основного и боковых рогов (от 1400 до 4000 кН);

-рабочий ход пружины (от 145 до 175 мм).

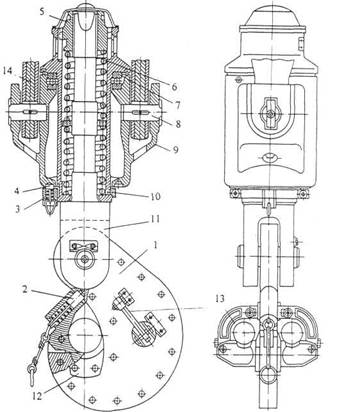

Рис. 8. Бурильный крюк

1 - основной рог; 2 - защелка; 3 - стопорное устройство; 4 - стопор; 5 - гайка; 6 - пружина; 7 - опора; 8 - палец; 9 - корпус литой; 10 - стакан; 11 - ствол; 12 - накладка-подушка; 13 - боковой рог; 14 - щека талевого блока.
