Указание допусков формы и расположения на чертежах

Допуски формы и расположения указываются в чертежах согласно ГОСТ 2.308-79 (СТ СЭВ 368-76) с помощью условных обозначений. Для этого используется прямоугольная рамка, разделенная на два или три поля (рис.2).

На первом поле рамки указывается условный знак допуска, на втором – его числовая величина, на третьем, в случае необходимости, - буквенное обозначение базы.

Прямоугольная рамка соединяется контуром нормируемой поверхности соединительной линией, а заканчивается стрелкой. Направление стрелки указывает направление измерения отклонения при контроле.

Рис. 2. Указание допуска радиального биения относительно оси базового

отверстия: 1 – рамка; 2 – условное обозначение базового элемента.

Сделанная на чертеже (рис. 2) условная запись означает, что радиальное биение наружной поверхности детали относительно оси отверстия не должно превышать 0,01 мм. Если в качестве базы при изготовлении цилиндрической детали используются центровые отверстия, то допуск радиального биения задается относительно оси центров (рис.3).

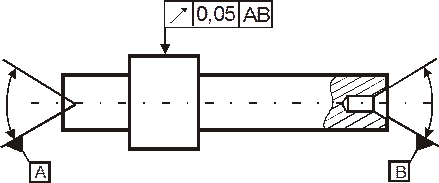

Рис. 3. Указание допуска радиального биения относительно общей

оси центровых отверстий.

Сделанная на чертеже (рис. 3) условная запись означает, что радиальное биение шейки не должно превышать при изготовлении 0,05 мм относительно оси центров.

Рис. 4. Указание допуска радиального биения относительно оси

наружной поверхности вращения

Такая условная запись означает, что при изготовлении детали радиальное биение поверхности Ø30 h10 не должно превышать 0,1 мм относительно оси поверхности Ø40 h8.

Выбор и условное обозначение базовых элементов на чертежах деталей определяет конкретную схему проверки радиального биения при контроле.
