Поточная диаграмма

На сетевом графе показана последовательность работ и влияние той или иной операции на ход выполнения последующих операций. Поэтому сетевой граф более удобен для контроля за ходом выполнения работ, чем диаграмма Гантта, рассматривающая работы так, как будто они независимы друг от друга.

Наглядность, простота освоения и применения.

Отсутствие правил отбора и критериев оценки перспективности и эффективности вариантов выполнения всех необходимых работ.

Конкретный план выполнения работ, обеспечивающий своевременное и планомерное достижение конечных целей.

Поточная диаграмма обычно используется как дополнение к поточной карте, наглядно отображая пространственные (при этом речь может идти не только о реальном пространстве, но и о символическом, например, информационном) аспекты описываемого процесса деятельности.

Примечание. В данном разделе термин «поточная диаграмма» используется в его первоначальном значении. В настоящее время термин «поточная диаграмма» (flowchart) имеет расширенное толкование, в частности, используется не столько для отображения перемещений в физическом пространстве, сколько для отображения движения информации, финансов и др. В отличие от логической или информационной поточной диаграммы, пространственная поточная диаграмма может носить название планиграммы.

В некоторых случаях поточная диаграмма обладает самостоятельной ценностью, не просто удобно отображая анализируемые процессы (операции), но и являясь «отправной точкой» для исправления ситуации. Например, ниже приводится гипотетический пример поточной диаграммы, отображающей стандартное движение документов в офисе (цифрами обозначена очередность, то есть от «Входа» документы движутся к рабочему месту № 1, потом к рабочему месту №2ит.д.).

Очевидно, что центр офиса является совершенно «непроходимым» местом, где царит постоянная толчея. Подобное «столпотворение» наверняка отвлекает сотрудников от работы и оказывается мощным поглотителем времени. В поточную диаграмму (при одновременном использовании вместе с поточной картой) легко ввести и «временное измерение». Для этого достаточно над дугами, изображающими путь, отметить затраченное на него время. После проведенной оптимизации ситуация выглядит так:

Внимательно сравните приведенные поточные диаграммы до и после • оптимизации. Благодаря каким факторам, по вашему мнению, произойдет уменьшение времени движения документов (и информации в целом) в офисе?

Рационально ли, по вашему мнению, используется пространство в офисе после оптимизации?

В офисе после оптимизации больше не используется «выход». Как вы думаете, это улучшит движение документов или затруднит его? Обоснуйте свою точку зрения.

Предложите 2-3 идеи по оптимизации пространства у вас дома или на работе, которые помогут вам значительно экономить время.

Участникам ТМ-семинаров я предлагаю нарисовать поточную диаграмму, на которой отмечается размещение слушателей в аудитории и направление информационных потоков и/или передвижения участников. После этого участникам предлагается создать оптимизированную поточную диаграмму и на ее основе изменить свое расположение в аудитории на более эффективное. «Эффективность» задается как сокращение непродуктивных трат времени и повышение качества восприятия информации.

При оптимизации поточной диаграммы участники ТМ-семинаров часто предлагают довольно оригинальные способы повышения эффективности. Например, некоторых участников, постоянно обсуждающих посторонние темы и отвлекающих от работы всех остальных, предлагают рассадить на значительном расстоянии друг от друга. Не очень хорошо видящих или слышащих участников пересаживают ближе к тренеру. Чтобы тренер и участники тратили меньше времени на «дорогу» до своих рабочих мест в аудитории, рекомендуют передвинуть стулья ближе ко входу в аудиторию и развернуть их так, чтобы можно было садиться на них быстро «по ходу» движения. Обычно на тренингах предлагаются десятки любопытнейших вариантов оптимизации пространства-времени, но я не буду перечислять их здесь, чтобы не лишать читателей радости самостоятельного творчества.

Диаграмма процесса осуществления программы

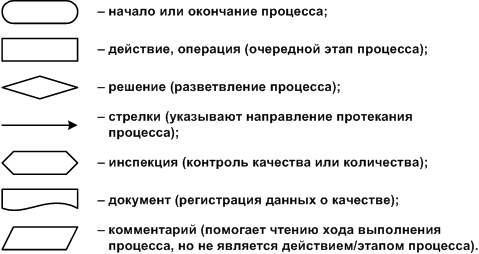

Диаграмма процесса осуществления программы (PDPC) – инструмент, используемый для графического представления последовательности действий и решений, необходимых для достижения поставленной цели. Обычно PDPC применяется для оценки сроков и целесообразности выполнения работ в соответствии с диаграммой Ганта или сетевым графиком для их корректировки. Кроме того диаграмму процесса осуществления программы удобно использовать для исследования возможностей улучшения процесса, за счет накопления подробных данных о его фактическом протекании, а также выявлении возможных проблем при осуществлении процесса еще на стадии его проектирования. Для графического представления PDPC используются следующие символы:

Наиболее часто для построения диаграммы процесса осуществления программы используются 4 первых символа. Остальные символы используются по мере необходимости. При построении PDPC желательно придерживаться следующего порядка:

в первую очередь определите начало и конец процесса;
определите этапы процесса (действия, решения, операции контроля, входящие и выходящие потоки), а также последовательность их выполнения;
начертите черновой вариант PDPC;
сверьте черновой вариант диаграммы с фактическими этапами процесса;
обсудите построенный вариант PDPC с работниками, участвующими в реализации процесса;
усовершенствуйте диаграмму процесса осуществления программы на основе обсуждения;
нанесите на диаграмму необходимую дополнительную информацию (наименование процесса, дату составления PDPC, сведения об участниках работы по созданию PDPC и др.).

Порядок составления диаграммы процесса осуществления программы для вновь разрабатываемого процесса аналогичен приведенному выше, при этом:

вместо наблюдения существующего процесса членам команды необходимо мысленно представить себе этапы будущего процесса;
обсуждение чернового варианта PDPC следует проводить с работниками, которые предположительно будут участвовать в реализации процесса.

PыSы При знакомстве с диаграммой процесса осуществления программы возникает стойкое чувство дежавю. Дело в том, что используемые в PDPC символы и методика построения практически полностью совпадают с блок-схемами выполнения программ, которые учителя информатики заставляют чертить в течение многих лет, начиная со школьной скамьи и заканчивая высшими учебными заведениями. В результате подобной практики овладение принципами создания PDPC (довольно сложного инструмента качества), происходит очень быстро и почти без затруднений.
