Часть 1. Исследование схемы компаратора

ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ

ИССЛЕДОВАНИЕ ФУНКЦИОНАЛЬНЫХ УСТРОЙСТВ НА БАЗЕ

Лабораторная работа N 7

Цель работы: научиться рассчитывать параметры схем функциональных устройств на базе операционных усилителей и реализовывать их на практике.

Содержание работы:

Часть 1. Исследование схемы компаратора.

Часть 2. Исследование схемы мультивибратора.

Часть 3. Исследование генератора линейно-изменяющегося напряжения.

Компаратором называется устройство для сравнения уровней напряжения. Выходной сигнал компаратора принимает два фиксированных состояния в зависимости от соотношения входных напряжений (Рис.1).

Рис.1 - Диаграмма работы компаратора.

Благодаря высокому >1000 собственному коэффициенту усиления операционные усилители широко используются для реализации компараторов в системах регулирования. Возможны различные варианты включения операционного усилителя в режиме компаратора (рисунок 2).

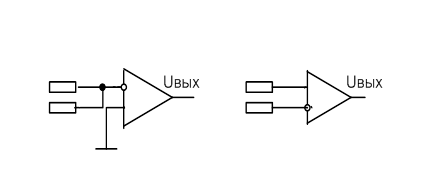

Рис.2 - Схемы включения операционных усилителей в режиме компаратора.

В лабораторной работе необходимо составить и испытать схему компаратора для сравнения синусоидального напряжения амплитудой 5 В и частотой 1000 Гц с регулируемым постоянным напряжением согласно заданию из таблицы 1. Функциональная схема для проведения исследований представлена на рис.3.

Рис. 3 - Функциональная схема исследования компаратора.

Таблица 1

Номер варианта	Условие формирования "1"	Уровень логической "1"	Уровень логического "0"
	U>4 В	8±0.5 В	0+0.5В
	U<4 В	11±0.5В	-11±0.5В
	U<-2.5 В	8±0,5В	0+0,5В
	U>-2.5 В	11±0,5 В	-11±0,5 В

Порядок выполнения работы:

1. В соответствии с вариантом задания, указанным преподавателем, на основании одного из вариантов реализации компаратора по рис. 2 и функциональной схемы рис. 3., составить принципиальную схему исследования.

2. На выходе генератора выставить напряжение 5 В, 1000 Гц, проверив его с помощью осциллографа.

3. На блоке питания БП30 выставить необходимое постоянное напряжение с соблюдением уровня и полярности. Зарисовать форму выходного напряжения компаратора.

В отчете представить:

1. Cхему исследования компаратора.

2. Диаграммы входных и выходных напряжений.
