Часть 3. Исследование генератора линейно изменяющегося напряжения

Генераторы линейно изменяющегося напряжения (ГЛИН) используются в задающих устройствах и системах импульсно-фазового управления тиристорными преобразователями. Различают ГЛИН с внешним запуском (рис.6) и автономные (рис. 7).

В зависимости от назначения ГЛИН может формировать симметричную диаграмму выходного напряжения (t1=t2), рис. 8 а и несимметричную (t1¹ t2), рис.8 б.

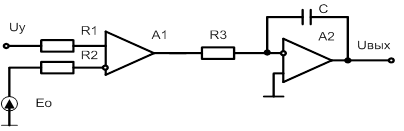

Рис. 6 - Генератор линейно изменяющегося напряжения с внешним запуском и

симметричной диаграммой выходного напряжения.

Рис. 7 - Генератор линейно изменяющегося напряжения с автономным запуском и несимметричной диаграммой выходного напряжения.

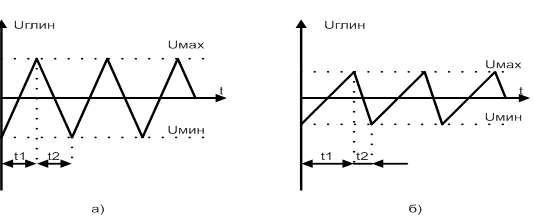

Рис. 8 - Выходное напряжение ГЛИН.

а) - симметричное; б) - несимметричное.

Для генератора с автономным запуском время нарастания напряжения рассчитывется по формуле

,

где - максимальное выходное напряжение ГЛИН;

- максимальное выходное напряжение компаратора (0,95 Uпит).

Время уменьшения напряжения рассчитывается по формуле

.

Максимальное напряжение на выходе ГЛИН зависит от соотношения резисторов R5 и R4 и может быть найдено по формуле

= U вых макс.

R3=R4=10 кОм.

Порядок выполнения работы:

1. В соответствии с заданием преподавателя рассчитать параметры схемы ГЛИН с автономным запуском. Значения резисторов R3, R4 принять равными 10 кОм. По значениям временных интервалов t1 и t2 рассчитать значения С*R1, C*R2 и задавшись емкостью конденсатора из имеющихся на стенде, найти R1, R2.

2. Составить схему исследования с указанием номиналов элементов.

3. Собрать схему и снять осциллограммы выходных напряжения первого операционного усилителя (компаратора) и второго (интегратора).

Варианты заданий на исследование ГЛИН.

1. t1=0.0005° C; t2= 0.0005° C Uвых.макс = 0,95 Uпит.

2. t1=0.01° C; t2= 0.001° C Uвых.макс = 0.5 Uпит.

3. t1=0.005° C; t2= 0.0025 °C U вых макс= 0.95 Uпит.

4. t1=0.0025° C; t2= 0.005 °C U вых макс = 0.5 Uпит.

В отчете представить:

1. Схему исследования ГЛИН.

2. Расчет значений параметров схемы.

3. Осциллограммы напряжений.
