Описание лабораторной установки
|
|
|
|
Иваново 2012г.
Исследование однофазных схем выпрямления и фильтров.
Лабораторная работа №1
Дисциплина: электроника
Выполнили: студенты группы 2-42
Ахалков С.А.
Жалков Н.А.
Лебедев А.А.
Проверил: Аббясов А.М.
Цель работы: экспериментальное исследование маломощных источников питания, выполненных на основе однофазных схем выпрямления с различными фильтрами.
Различные виды выпрямителей и фильтров подготавливаются к работе с помощью коммутационных панелей, на лицевой стороне изображена соответствующая схема.
Ниже перечислены органы управления и измерительные приборы на лицевой стороне стенда и их назначение.
1. Тумблер с надписью «Сеть» - для включения стенда.
2. Лампа с надписью «Вкл» - для индикации напряжения сигнальной лампы.
3. Тумблер В2 – для подключения различных обмоток трансформатора.
4. Тумблер В4 – для подключения конденсаторов различной емкости при работе с С-фильтром.
5. Тумблер В5 – для подключения дросселя Др-2.
6. Тумблер В6 – для подключения конденсаторов разной емкости в С- и RC-фильтрах.
7. Тумблер В8 – для подключения активной нагрузки.
8. Резистор Rн – для регулирования активного сопротивления нагрузки.
9. Резистор RФ – для регулирования активного сопротивления в RC- и LC-фильтрах.
10. Вольтметр Ud для измерения выпрямленного напряжения.
11. Вольтметр U2ф – для измерения напряжения вторичной обмотки трансформатора.
12. Амперметр Id – для измерения выпрямленного тока в нагрузке.
Для просмотра осциллограмм используются гнезда «1»…«14» разъема, установленного на передней панели.
Пункт 1. Однополупериодная схема выпрямления.
Внешняя характеристика схемы без фильтров.
| Id, mA | ||||
| Ud, В | 9,5 | 9,5 |
|
|
|
Схема с подключенным L-фильтром.
| Id, mA | ||||
| Ud, В | 15,5 | 14,5 |
Схема с подключенным C-фильтром.
| Id, mA | ||||
| Ud, В | 23,5 | 20,5 | 19,5 |

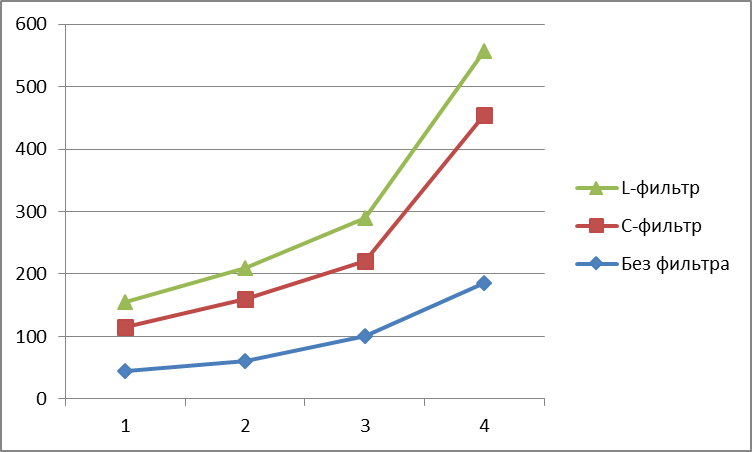

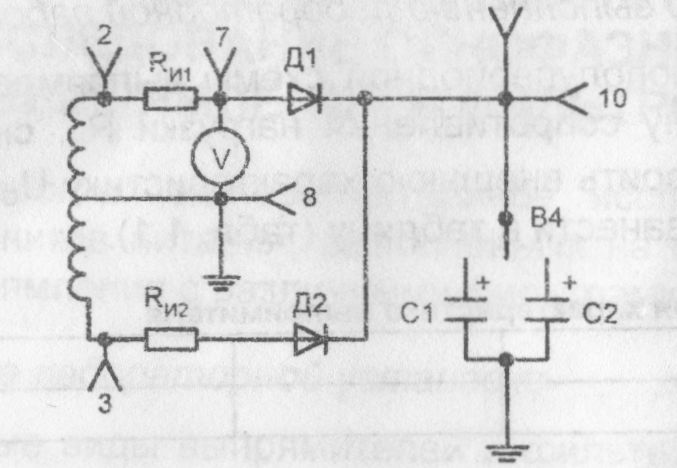

Пункт 2. Двухполупериодная схема выпрямления.
Внешняя характеристика схемы без фильтров.
| Id, mA | ||||
| Ud, В | 18,5 | 17,5 |
Схема с подключенным C-фильтром.
| Id, mA | ||||
| Ud, В | 29,5 | 28,5 |
Схема с подключенным L-фильтром.
| Id, mA | ||||
| Ud, В | 15,5 |
Пункт 3. Двухполупериодная мостовая схема.
Внешняя характеристика схемы без фильтров.
| Id, mA | ||||
| Ud, В | 18,5 | 17,5 |
Схема с подключенным C-фильтром.
| Id, mA | ||||
| Ud, В | 25,5 | 24,5 |
Схема с подключенным L-фильтром.
| Id, mA | ||||
| Ud, В | 3.8 |
|
|
|
|
|
