Пункт 4
|
|
|
|
СХЕМЫ ФИЛЬТРОВ, ИСПОЛЬЗОВАННЫХ В РАБОТЕ.

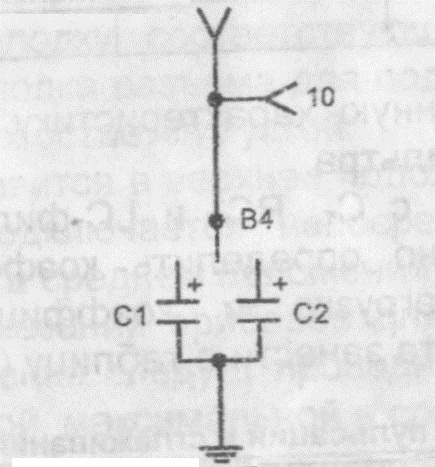

Схема С-фильтра.

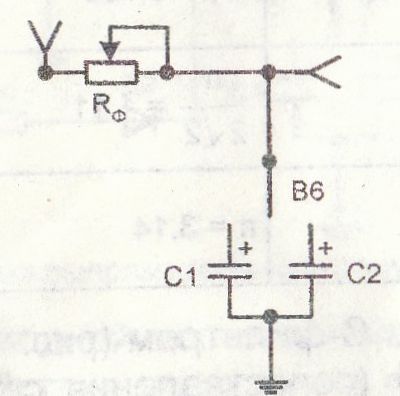

Схема RC-фильтра.

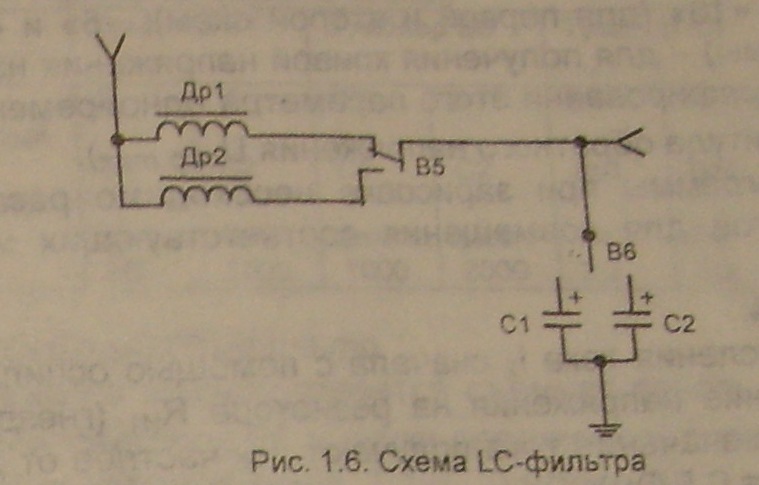

Схема LC-фильтра
| Схема | Ud, В | U2Ф / Ud | I2 / Id | Uобр.max / Ud0 |
| однополупериодная | 0,68 | 0,8 | 1,44 | |
| со средней точкой | 1,16 | 1,05 | 3,5 | |
| мостовая | 1,22 | 1,097 | 1,7 |
Вывод: в ходе лабораторной работы мы изучили работу трех схем однофазных выпрямителей тока и трех фильтров выпрямления.
Недостатками однополупериодной схемы являются: высокий уровень пульсации выпрямленного напряжения, вес трансформатора. Двухполупериодный выпрямитель с нулевой точкой имеет меньшую пульсацию по сравнению с однополупериодным. Мостовая схема дешевле в реализации, дает более высокий КПД, более рациональное использование трансформатора. По сравнению с двухполупериодной схемой с нулевым выводом мостовая схема имеет более простую конструкцию трансформатора при таком же уровне пульсации.
|
|
|
|
|
