Усилители на полевых транзисторах (ПТ) обладают большим входным сопротивлением. Обычно такие усилители используются как первые каскады предварительных усилителей, усилителей постоянного тока измерительной и другой радиоэлектронной аппаратуры.
Применение в первых каскадах усилителей с большим входным сопротивлением позволяет согласовывать источники сигнала с большим внутренним сопротивлением с последующими более мощными усилительными каскадами, имеющими небольшое входное сопротивление. Усилительные каскады на полевых транзисторах чаще всего выполняются по схеме с общим истоком.

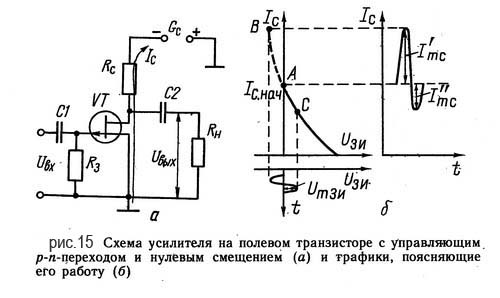

Так как напряжение смещения между затвором и истоком равно нулю, то режим покоя транзистора VT характеризуется положением точки А на сток-затворной характеристике при UЗИ=0 (рис. 15,б).
В этом случае при поступлении на вход усилителя переменного гармонического (то есть синусоидального) напряжения UЗИ с амплитудой UmЗИ положительный и отрицательный полупериоды этого напряжения будут усиливаться неодинаково: при отрицательном полупериоде входного напряжения UЗИ амплитуда переменной составляющей тока стока I'mc будет больше, чем при положительном полупериоде (I''mc), так как крутизна сток-затворной характеристики на участке АВ больше по сравнению с крутизной на участке АС: Вследствие этого форма переменной составляющей тока стока и создаваемого им переменного напряжения на нагрузке UВЫХ будет отличаться от формы входного напряжения, то есть возникнут искажения усиливаемого сигнала.

T-триггер — это счетный триггер. У данного триггера имеется только один вход. Принцип работы T-триггера заключается в следующем. После поступления на вход T импульса, состояние триггера меняется на прямо противоположное. Счётным он называется потому, что T триггер как бы подсчитывает количество импульсов, поступивших на его вход. Жаль только, что считать этот триггер умеет только до одного. При поступлении второго импульса T-триггер снова сбрасывается в исходное состояние.

T-триггеры строятся только на базе двухступенчатых триггеров, подобных рассмотренному ранее D триггеру. Использование двух триггеров позволяет избежать неопределенного состояния схемы при разрешающем потенциале на входе синхронизации "C", так как счетные триггеры строятся при помощи схем с обратной связью. T триггер можно синтезировать из любого двухступенчатого триггера. Рассмотрим пример синтеза T триггера из динамического D триггера. Для того чтобы превратить D триггер в счётный, необходимо ввести цепь обратной связи с инверсного выхода этого триггера на вход, как показано на рисунке 1.

Рисунок 1. Схема T триггера, построенная на основе D триггера

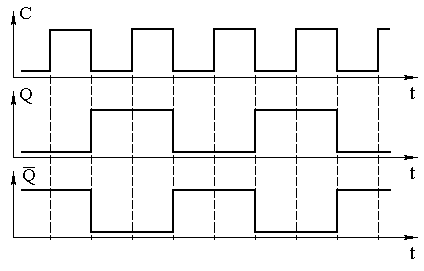

Временная диаграмма T триггера приведена на рисунке 2. При построении этой временной диаграммы был использован триггер, работающий по заднему фронту синхронизирующего сигнала.

Рисунок 2. Временные диаграммы T триггера

9 билет

Туннельные диоды. Характеристики и параметры туннельных диодов. Примеры применения.

Усилители. Основные понятия и определения. Характеристики усилителей.

Регистры: определение, основные характеристики.

1. Туннельный диод — полупроводниковый диод на основе вырожденного полупроводника, в котором при приложении напряжения в прямом направлении, туннельный эффект проявляется в появлении участка с отрицательным дифференциальным сопротивлением на вольт-амперной характеристике. Обычные диоды при увеличении прямого напряжения монотонно увеличивают пропускаемый ток. В туннельном диоде квантово-механическое туннелирование электронов добавляет горб в вольт-амперную характеристику, при этом, из-за высокой степени легирования p и n областей, напряжение пробоя уменьшается практически до нуля. Туннельный эффект позволяет электронам преодолеть энергетический барьер в зоне перехода с шириной 50-150 Å при таких напряжениях, когда зона проводимости в n-области имеет равные энергетические уровни с валентной зоной р-области.[1] При дальнейшем увеличении прямого напряжения уровень Ферми n-области поднимается относительно р-области, попадая на запрещённую зону р-области, а поскольку туннелирование не может изменить полную энергию электрона[2], вероятность перехода электрона из n-области в p-область резко падает. Это создаёт на прямом участке вольт-амперной характеристики участок, где увеличение прямого напряжения сопровождается уменьшением силы тока. Данная область отрицательного дифференциального сопротивления и используется для усиления слабых сверхвысокочастотных сигналов.

Наибольшее распространение на практике получили туннельные диоды из Ge, GaAs, а также из GaSb. Эти диоды находят широкое применение в качестве генераторов и высокочастотных переключателей, они работают на частотах, во много раз превышающих частоты работы тетродов, — до 30…100 ГГц.

Вольт-амперная характеристика туннельного диода. В диапазоне напряжений от U1 до U2 дифференциальное сопротивление отрицательно.

2. Свойства усилителей во многом определяются областью их применения. Чтобы судить о возможности использования конкретного усилителя в том или ином электронном устройстве, необходимо знать его основные параметры. К ним кроме коэффициента усиления относятся чувствительность, выходная мощность, диапазон усиливаемых частот, входное и выходное сопротивления, коэффициент нелинейных искажений и некоторые другие.
Выходной является мощность, отдаваемая усилителем в нагрузку. Различают номинальную и максимальную выходную мощность. Номинальной (Pном) называют такую наибольшую выходную мощность, при которой искажения усиливаемого сигнала не превышают некоторого оговоренного заранее значения (обычно 3...5%). С возрастанием выходной мощности увеличиваются и искажения усиливаемого сигнала. Наибольшую мощность, которую можно получить от усилителя при уровне искажений усиливаемого сигнала до 10 %, называют максимальной (Рмакс). Максимальная выходная мощность может в 2..10 раз превышать номинальную.
Чувствительностью усилителя называют напряжение низкочастотного сигнала в милливольтах или микровольтах, подаваемого на его вход, при котором усилитель отдает в нагрузку номинальную мощность.
Чем меньше это входное напряжение, тем выше чувствительность. Например, усилитель, на который сигнал подается,от микрофона, должен обладать чувствительностью 1...2 мB, а для усилителя, воспроизводящего грамзаписи от пьезоэлектрических звукоснимателей, достаточна чувствительность 100...200 мВ.
Диапазон усиливаемых частот — это область рабочих частот усилителя, в границах которой его коэффициент усиления изменяется, в пределах, заданных техническими условиями.
Усилитель по-разному усиливает электрические колебания различных частот.

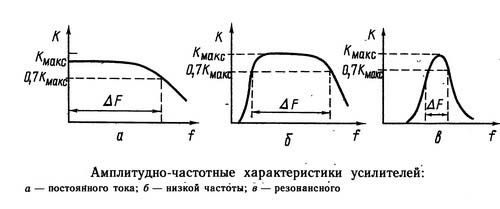

График зависимости коэффициента усиления от частоты усиливаемых сигналов называют амплитудно-частотной. характеристикой (АЧХ)усилителя.

Диапазон частот ΔF, в пределах которого коэффициент усиления уменьшается не более, чем в 0,7 раз от максимального значения, называют полосой пропускания усилителя.
По значению полосы пропускания усилители подразделяются на широкополосные и узкополосные.
Ширина полосы пропускания зависит от вида нагрузки.
Узкополосные усилители, в качестве коллекторной нагрузки обычно имеют колебательный контур и называются резонансными или избирательными.
Такие усилители широко применяются в супергетеродинных радиоприемниках для выделения из множества сигналов, принятых антенной, сигналов нужной радиостанции.
Входное сопротивление — сопротивление переменному току, протекающему между входными зажимами усилителя. Оно зависит от схемы усилителя, частоты переменного входного напряжения, его амплитуды и некоторых других факторов.
Выходное сопротивление характеризует внутреннее сопротивление усилителя переменному току.
От правильного выбора входного и выходного сопротивления во многом зависят входная и выходная мощность усилителя и работа всего устройства.
Коэффициент нелинейных искажений, называемый иногда коэффициентом гармоник, отображает уровень нелинейных искажений усилителя. Усилитель не является линейным элементом, поэтому при поступлении на его вход гармонического сигнала, изменяющегося с частотой f1 в выходном сигнале возникнут дополнительные составляющие с частотами f2=2f1, f3=3f1 и т. д. Чем больше амплитуда этих дополнительных составляющих, тем выше коэффициент нелинейных искажений усилителя. Допустимая величина вносимых усилителем нелинейных искажений определяется назначением и областью применения усилителя.

3. Регистры - это устройства, выполняющие функции приема, хранения и передачи информации в виде т-разрядного двоичного кода. Основным классификационным признаком регистров являются способ записи двоичного кода в регистр и его выдача, т.е. различают параллельные, последовательные (сдвигающие) и параллельно-последовательные регистры. Параллельный регистр выполняет операцию записи параллельным кодом. Последовательный регистр осуществляет запись последовательным кодом, начиная с младшего или старшего разряда, путем последовательного сдвига кода тактирующими импульсами. Параллельно-последовательные регистры имеют входы как для параллельной, так и для последовательной записи кода числа. Кроме того, сдвигающие регистры делятся на одно- и двунаправленные (реверсивные). Однонаправленные регистры осуществляют сдвиг кода влево или вправо,а двунаправленные - и влево, и вправо.

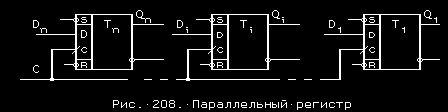

Основой построения регистров являются синхронные RS-триггеры или, предпочтительнее, В-триггеры. Принцип построения простейшего параллельного т-разрядного регистра показан на рис. 208.

В параллельном регистре цифры кода подаются на D-вход соответствующих триггеров. Запись осуществляется при подаче логической единицы на вход С. Код снимается с выходов Q. Параллельные регистры служат только для хранения информации в виде параллельного двоичного кода и для преобразования прямого кода в обратный и наоборот.

Последовательные регистры, помимо хранения информации, способны преобразовывать последовательный код в параллельный и наоборот. При построении последовательных регистров триггеры соединяются последовательно путем подключения выхода Q i-го триггера ко входу D i-го триггера, как это показано на рис. 209.

В последовательных регистрах принципиально необходимо, чтобы новый сигнал на выходе Q ш-го триггера возникал только после окончания синхросигнала. Для выполнения этого условия в последовательных регистрах необходимо применять двухступенчатые триггеры.

При действии каждого очередного тактового импульса код, содержащийся в регистре, сдвигается на один разряд. Для схемы, приведенной на рис.209, сдвиг кода происходит вправо (в сторону младших разрядов). Действительно, сигнал выхода Q i+1-го триггера действует на вход D i-го триггера, а сигнал выхода Q i-го триггера действует на вход D i-1-го триггера. При действии синхросигнала i-й триггер примет состояние i+1-го, а i-1-й - состояние i-го триггера, т.е., произойдет сдвиг кода вправо на один разряд.

Параллельный двоичный код одновременно снимается с выходов Q триггеров. Для сдвига кода влево необходимо, чтобы сигнал с выхода Q i-1-го триггера подавался на вход Q i-го (старшего) триггера.

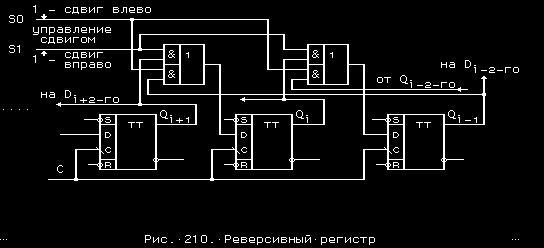

Реверсивные регистры должны содержать логические схемы управления, обеспечивающие прохождение сигнала с выхода Q i-го триггера на вход D i-1-го триггера при сдвиге кода вправо и прохождение этого же сигнала на вход D i+1-го при реализации сдвига кода влево. Схема построения реверсивного регистра приведена на рис. 210.

Вопрос 1.Варикапы. Харакатеристики и параметры варикапов. Примеры применения.

Варикап — это полупроводниковый диод, в котором используется зависимость барьерной емкости p-n-перехода от обратного напряжения.

Варикапы удобны тем, что, подавая на них постоянное напряжение смещения, можно дистанционно и практически безынерционно менять их емкость. Варикапы применяют для перестройки частоты колебательных контуров и фильтров, усиления и генерации СВЧ сигналов или автоподстройки частоты.

Принцип работы варикапа основан на свойствах барьерной емкости p-n-перехода, причем при увеличении обратного напряжения на переходе его емкость уменьшается. Эта емкость имеет относительно высокую добротность, низкий уровень собственных шумов и не зависит от частоты вплоть до миллиметрового диапазона.

Характеристики и параметры.

UОБР – заданное обратное напряжение
СВ – номинальная ёмкость, измеренная при заданном обратном напряжении UОБР
КС – коэффициент перекрытия ёмкости, который определяется отношением ёмкостей варикапа при двух значениях обратного напряжения
UОБР.МАКС – максимально допустимое обратное напряжение
QB – добротность, определяемая как отношение реактивного сопротивления варикапа к сопротивлению потерь

Применение.

Варикапы используются, в основном, в радиоприёмных узлах телевизоров, приёмников и радиотелефонов для настройки на частоту передатчика.

Вопрос 2.Интегратор и дифференциатор на ОУ

Интегра́тор — техническое устройство, выходной сигнал (выходная величина, выходной параметр) которого пропорционален интегралу, обычно по времени, от входного сигнала.

По виду представления выходной величины (сигнала) интеграторы подразделяются на аналоговые и цифровые.

При конструировании интеграторов применяются различные явления: электрические, пневматические, гидравлические, электрохимические и др.

Дифференциа́тор, устройство дифференцирующее — аналоговый функциональный блок в АВМ структурного типа.[1]

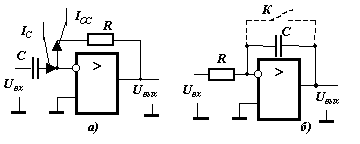

Рисунок 8. Дифференциатор и интегратор на основе ОУ

3 вопрос. Мультиплексор. Определение, основные характеристики.

Мультиплексор - это устройство, которое осуществляет выборку одного из нескольких входов и подключает его к своему выходу, в зависимости от состояния двоичного кода. Другими словами, мультиплексор - переключатель сигналов, управляемый двоичным кодом и имеющий несколько входов и один выход. К выходу подключается тот вход, чей номер соответствует двоичному коду. Ну и навороченное определение: мультиплексор - это устройство, преобразующее параллельный код в последовательный.

Рис. 1 - Структура мультиплексора
