Расчет усилителя на биполярном транзисторе

Введение.

Разработка любого радиоэлектронного устройства в настоящее время остается в значительной степени не техникой, а искусством. Однако за полвека развития полупроводниковой электроники накоплено большое количество типовых решений отдельных узлов и блоков, разработаны методики их расчета. Знание таких схем для студента, изучающего электронику - основа мастерства, набор "техник", на котором базируется любое искусство. Обычно при проектировании электронного устройства любого назначения - контрольно-измерительного, электротехнологического, управляющего, в нем можно выделить функциональные узлы и структурные блоки.

Под функциональным узлом понимается схема обозримой сложности, реализующая законченную функцию: усилитель, генератор, источник питания, дешифратор, селектор, компаратор и т. д. Для функциональных узлов характерна универсальность - различные устройства используют одни и те же узлы; это повышает важность их изучения и освоения методик расчета будущим инженерам.

Данная работа над курсовым проектом позволяет:

· познакомится с организацией и основными этапами проектирования электронной аппаратуры;

· научиться анализировать техническое задание на проектирование, составлять структурную и функциональную схемы, а на их основе создавать рациональную принципиальную схему устройства;

· закрепить и углубить знание методов расчета электронных схем;

· познакомиться с элементной базой электронной аппаратуры;

· получить навыки поиска научно-технической литературы и работы с ней, навыки составления и оформления конструкторской документации.

ЗАДАНИЕ 1

Рассчитать усилительный каскад на транзисторе. Схема включения транзистора – с общим эмиттером (рис 1), тип транзистора, напряжение питания и нижняя граничная частота выбирается в соответствии с вариантом из таблицы 1. Расчет проводится графоаналитическим методом по справочным ВАХ транзистора.

В результате расчета должны быть определены параметры резисторов и конденсаторов схемы, а также по схеме замещения в h-параметрах - коэффициенты усиления, входное и выходное сопротивления по переменному току в режиме холостого хода и при подключенной нагрузке. При этом принять R_г=0.1^.R_вх, R_н=R_вх. Все номиналы резисторов и конденсаторов должны быть выбраны из стандартных рядов (Е 24).

Завершается расчет определением коэффициента усиления мощности и КПД каскада.

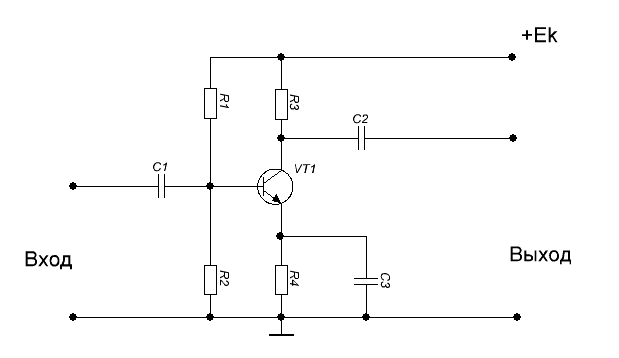

Рис.1.1 Схема усилительного каскада

на биполярном транзисторе с общим эмиттером.
