Расчет схемы стабилизации

В качестве управляемого сопротивления возьмем полевой транзистор с n-каналом КПС203А1

Характеристики: крутизна выходной характеристики полевого транзистора (минимальное и максимальное значения) измеряемые при заданном токе стока (I) или при заданном напряжении на стоке (U): S1-S2/I(U)= 0.5- /(10) мсим/мА(В); I01-I02/U = 0.25-1.5/10 мА /В - начальный ток стока полевого транзистора (минимальное и максимальное значения) и напряжение на стоке, при котором это значение измеряется.; Uзс=20 В; Uси=15 В; Uзи=0.5В

На графике представлена выходная характеристика для полевого транзистора. Применив данные параметры полевого транзистора, зададимся значениями:

U_зи = 1.6 В; U_си = 2В; I_с =0.1mA

Выпрямленное диодом напряжение составит:

U_d =0.45*0.7*U_m = 0.7*0.45*12=3.78 В

Найдем по выходной характеристике R_си. За номинальное U_зи примем U_зи=1.6 В, при этом U_си = 1.6 В

R_си = U_си/ I_с =2/1*10^-4 = 20 кОм, R9=6кОм<< R_си;

рассчитаем сопротивления делителя: делитель обеспечивает U_зи=(R₁₁/ (R₁₁+ R₁₂))* U_d

Задавшись значениями (R₁₁+ R₁₂)>=10 кОм, найдем значения резисторов R₁₁ и R₁₂, обеспечивающие выбранное напряжение U_зи=1,6 В

По ряду Е24 подбираем R₁₁=4.3 кОм R₁₂=5.6 кОм

Разделительный С₃ и шунтирующий С₂ конденсаторы выбираем из условия ХС₃ << R₁₁

Расчёт выходного делителя

В схему добавляем регулировку амплитуды, применяя выходной делитель ,с плавной регулировкой.

Резисторы рассчитываем задавшись током 1 мА, т.к. с выхода ОУ выходит напряжение 11,8 В, тогда получим:

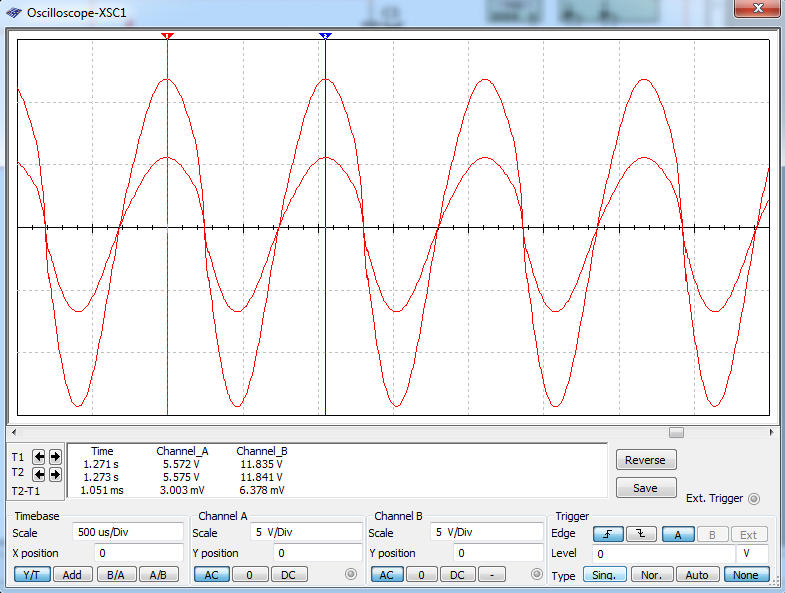

Рассмотрим сигнал при расчетных параметрах.

R13=150 Ом подбирается в процессе настройки схемы.

Запуск:

Заявленная частота 1 кГц ( достигнута.

Выведем регулировочный резистор в крайнее нижнее положение:

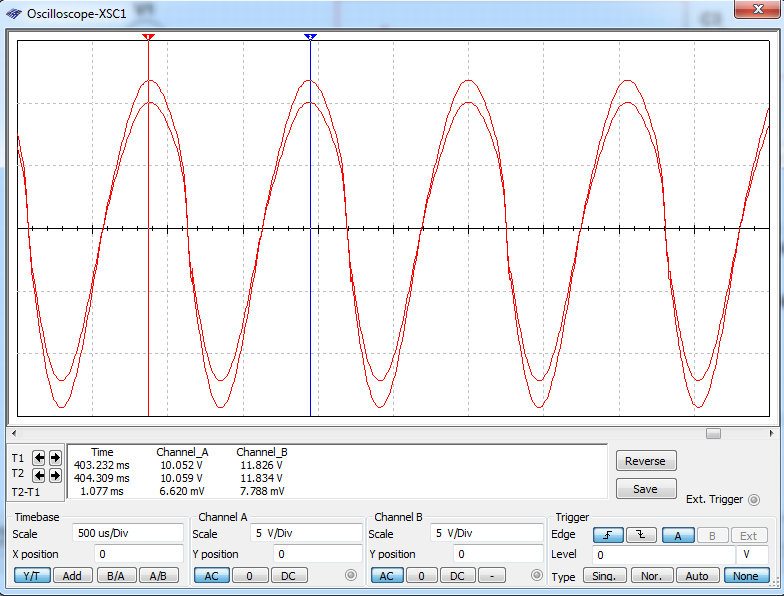

Выведем регулировочный резистор в крайнее верхнее положение:

Подключим частотомер:

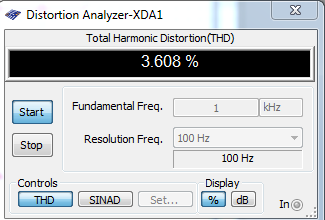

Подключим измеритель нелинейных искажений и получим:

Вывод: Заявленную частоту получили, амплитуда изменяется от 1 до 10 В.
