ПАРАМЕТРИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Параметрический стабилизатор применяют в случаях, когда требуется получить стабильное напряжение при относительно малой электрической мощности рассеяния в сопротивлении нагрузки. В качестве нелинейного элемента, обеспечивающего стабилизацию выходного напряжения, применяют стабилитроны.

Схема параметрического стабилизатора напряжения приведена на рис.15. Стабилитрон представлен схемой замещения, включающей дифференциальное сопротивлением r_СТ, идеальный источник напряжения U _СТ и идеальный диод VD. Сопротивление R ₀ ограничивает ток стабилитрона таким образом, чтобы мощность рассеяния на стабилитроне не превышала допустимую.

Работа стабилизатора состоит в следующем. Например, при увеличении напряжения источника напряжения U _И на величину ∆ U _И электрический ток через стабилитрон VD увеличивается на величину ∆ I _CT. Это приводит к увеличению падения напряжения на ограничительном сопротивлении R ₀ и уменьшению изменения напряжения на сопротивлении нагрузки.

I _CT

г_СТ

а)

б)

Рис. 15. Расчетная схема параметрического стабилизатора напряжения

U _H = U _CT

I _ВХ

–

+

R ₀

I _Н

U _И

R _H

I _СТ

При включении идеального диода в прямом направлении его сопротивление равно нулю, также равно нулю собственное сопротивление идеального источника напряжения. В режиме стабилизации сопротивления r_СТ и R _H включены параллельно и образуют делитель напряжения с сопротивлением R ₀. При изменении U _И на величину Δ U _И напряжение нагрузки U _Н изменится на величину .

Так как r_СТ << R _Н, то r_СТ //R _Н ≈r_СТ и .

Подставляя эти соотношения в формулу, получим выражение для основного параметра стабилизатора – коэффициент стабилизации

(2.1)

Из уравнения (2.1) следует, что коэффициент стабилизации напряжения тем больше, чем меньше дифференциальное сопротивление стабилитрона и больше сопротивление R ₀.

Дифференциальное сопротивление стабилитрона r_СТ существенно зависит от величины тока, протекающего через стабилитрон. Чем ток больше, тем меньше дифференциальное сопротивление стабилитрона и выше значение коэффициента стабилизации (рис 15,б).

Подставив в (2.1) значения напряжений, выраженные через соответствующие токи и сопротивления U _Н = I _H R _H и U _И = (I _H +I _CT )R ₀ + I _H R _H, получим

(2.2)

Как видно из уравнения (2.2), вопрос относительного влияния сопротивления R ₀ и дифференциального сопротивления r_СТ на коэффициент стабилизации параметрического стабилизатора значительно сложнее, чем кажется при анализе уравнения (2.1).

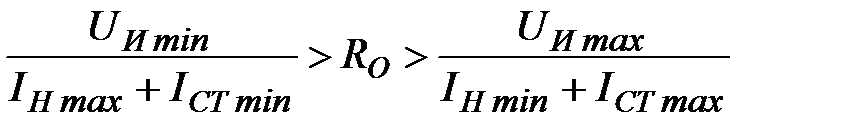

Параметры элементов стабилизатора выбирают таким образом, чтобы удовлетворялось условие

(2.3)

где U _Иmах и U _Иmin – максимальное и минимальное значение напряжения источника питания;

I _Hmax и I _Hmin – максимальный и минимальный токи нагрузки;

I_CTmax и I _CTmin – максимальный и минимальный допустимые токи через стабилитрон.

Если неравенство не удовлетворяется, то реализовать параметрический стабилизатор напряжения, имеющий заданные параметры, нельзя и необходимо применять иные схемотехнические решения.
