В общем случае параметры первичной обмотки трансформатора отличаются от параметров вторичной обмотки. Разница наиболее ощутима при больших коэффициентах трансформации, что затрудняет расчеты и (особенно) построение векторных диаграмм. Векторы электрических величин, относящиеся к первичной обмотке, значительно отличаются по своей длине от одноименных векторов вторичной обмотки. Затруднения можно устранить, если привести все параметры трансформатора к одинаковому числу витков, например, к w₁. С этой целью параметры вторичной обмотки пересчитываются на число витков w₁.
Таким образом, вместо реального трансформатора с коэффициентом трансформации получают эквивалентный трансформатор с
Такой трансформатор называется приведенным. Приведение параметров трансформатора не должно отразиться на его энергетическою процессе, т.е. все мощности и фазы вторичной обмотки должны остаться такими же, что и в реальном трансформаторе.
Так, например, если полная мощность вторичной обмотки реального трансформатора то она должна быть равна полной мощности вторичной обмотки приведенного трансформатора:

Используя ранее полученное выражение I ₂' = I₂ w₂/w₁, напишем выражение для E₂':

Приравняем теперь активные мощности вторичной обмотки:

Определим приведенное активное сопротивление:

по аналогии:

Уравнения ЭДС и токов для приведенного трансформатора теперь будут иметь вид:

I1=I10+(-I2)’

Поскольку в приведенной вторичной обмотке ЭДС

равна ЭДС E₁, то оказывается возможным схемы замещения первичной обмотки (рис. 2,а) и вторичной обмотки (рис. 2,б) с измененными параметрами объединить в одну схему замещения, соединив электрически точки равногопотенциала. Такая полная двухконтурная схема замещения показана на рис. 1. Ее часто называют Т-образной схемой замещения приведенного трансформатора.

Рис. 1 — Т-образная схема замещения приведенного трансформатора

На этой схеме ветвь c – d с сопротивлениями r_m и x_m и током I₀ называют ветвью намагничивания, ветвь А – с с током I₁ - первичной ветвью, ветвь с – а– х – d с током — вторичной ветвью или вторичным контуром.

Параметры схемы имеют строго определенные наименования: r_m — активное сопротивление ветви намагничивания, учитывающее потери в стали магнитопровода на перемагничивание и вихревые токи:

— индуктивное сопротивление взаимоиндукции (ветви намаг­ничивания).

Величина:

поэтому принимают, что:

r₁ и r₂’ — активные сопротивления первичной и приведенной вторичной обмоток; x₁ и x₂^' — индуктивные сопротивления рассеяния первичной и приведенной вторичной обмоток;

- приведенное сопротивление нагрузки. Уравнения равновесия токов и ЭДС приведенного трансформатора записываются на основании 1 и 2 законов Кирхгофа:

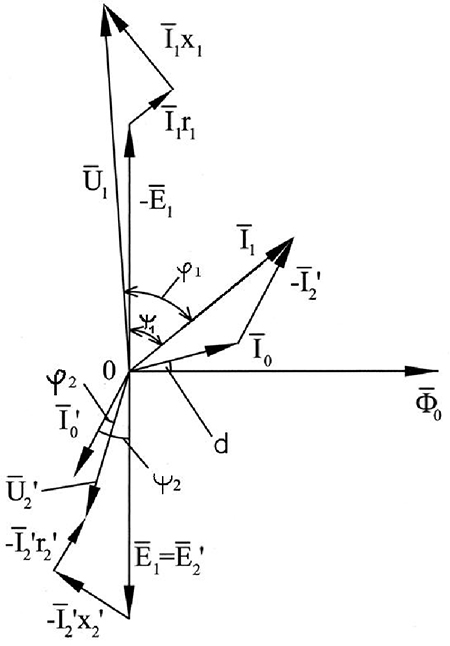

Полная векторная диаграмма приведенного трансформатора (рис.2) является графическим решением приведенных уравнений электрического равновесия.

Рис. 2 — Векторная диаграмма приведенного трансформатора

Она объединяет векторные диаграммы первичной и вторичной обмоток, показанные на рис. 3, при этом векторы ЭДС

и

между собой, а все построения для вторичной обмотки производятся для приведенных параметров.

Как отмечалось выше, в режимах номинальной нагрузки ток холостого хода I₀ очень мал по сравнению с током I_1н. Тем более он несоизмеримо мал по сравнению с током короткого замыкания, поэтому в этих режимах им можно пренебречь и в расчетах пользоваться упрощенной схемой замещения (рис. 3).

Рис. 3 - Упрощенная схема замещения приведенного трансформатора

Сопротивления r_k = r₁ +r₂^' и x_k= x₁ + x₂называют сопротивлениями короткого замыкаия.

Уравнения электрического равновесия для упрощенной схемы имеют вид:

Вопрос 2. Двигатели постоянного тока.

-Принцип действия и устройство

На рис. 1-1 представлена простейший электродвигатель постоянного тока, а на рис. 1-2 дано его схематическое изображение в осевом направлении. Неподвижная часть двигателя, называемая индуктор, состоит из полюсов и круглого стального ярма, к которому прикрепляются полюсы. Назначением индуктора является создание в электродвигателе основного магнитного потока. Индуктор изображенной на рис. 1-1 имеет два полюса 1 (ярмо индуктора на рис. 1-1 не показано).
Вращающаяся часть электродвигателя состоит из укрепленных на валу цилиндрического якоря 2 и коллектора. 3. Якорь состоит из сердечника, набранного из листов электротехнической стали, и обмотки, укрепленной на сердечнике якоря. Обмотка якоря в показанном на рис. 1-1 и 1-2 простейшем электродвигателе имеет один виток. Концы витка соединены с изолированными от вала медными пластинами коллектора, число которых в рассматриваемом случае равно двум. На коллектор налегают две неподвижные щетки 4, с помощью которых обмотка якоря соединяется с внешней цепью.
Основной магнитный поток в нормальных электродвигателях постоянного тока создается обмоткой возбуждения, которая расположена на сердечниках полюсов и питается постоянным током. Магнитный поток проходит от северного полюса N через якорь к южному полюсу S и от него через ярмо снова к северному полюсу. Сердечники полюсов и ярмо также изготовляются из ферромагнитных материалов.

Рис. 1-1. Простейший электродвигатель постоянного тока
Рис. 1-2. Работа простейшего электродвигателя постоянного тока в режиме генератора (а) и двигателя (б).
