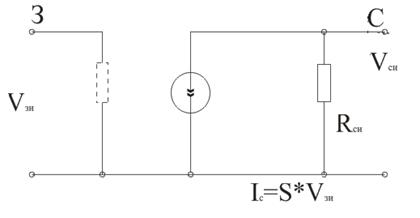

Схема замещения полевого транзистора включенного по схеме с общим истоком.

Статические вольтамперные характеристики полевого транзистора в схеме с общим истоком. Основные параметры.

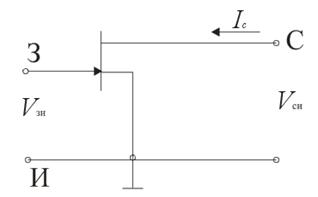

Устройства и схема включения.

С управляющим p-n – переходом

С изолированным затвором

канал (n – типа)

канал (n – типа)

с общим истоком

с общим истоком

С изменение напряжения между затвором и истоком изменяется проводимость канала и ток стока выходной.

ü Проходная характеристика .

ü Выходные (стоковые) вольтамперные характеристики

Основные параметры.

ü Крутизна усиления определяется по проходной характеристики в исходной или рабочей точки. S=1…50 мА/B

ü Дифференциальное сопротивление канала или выходное сопротивление транзистора определяется по выходным характеристикам в исходной точке.

R_си = 0,1…0,5 Мом

В справочниках указываются предельно допустимые значения: .

10¹⁴…10¹⁷ Ом

Входное сопротивление очень высоко, это означает, что полевой транзистор практически не потребляет ток.

– зависимый источник тока в выходной цепи, характеризует усилительные свойства транзистора.

R_{с и} – выходное сопротивление.

Основные преимущества полевых транзисторов по сравнению с биполярными транзисторами: высокое входное сопротивление, низкий уровень шумов.

Недостатки: низкая электрическая прочность и низкая чувствительность к тепловым перегрузкам.

В звукотехнике полевые транзисторы применяются в усилителях, работающих от конденсаторных микрофонов.

Тиристоры – полупроводниковые приборы с тремя и более p-n – переходами, вольтамперная характеристика которых имеет участок с отрицательным дифференциальным сопротивление. Тиристор может мгновенно переключаться из закрытого состояния в открытое состояние и обратно. Типичная структура тиристора четырехслойная с чередующимися p-n – областями.

На основе этой структуры делают два вида тиристоров:

ü Динисторы с двумя крайними выводами от внешних слоев. Вывод от p – области называется анод, а от n – области – катод. Прибор является неуправляемым (переключающим).

ü Тринисторы с тремя выводами: анод, катод, управляющий электрод вывод от одной из средних областей.

Ø с управлением по аноду

Ø с управлением по катоду
